Quali sono le leghe di acciaio? Tipi, gradi e applicazioni

Quali sono le leghe di acciaio? Una risposta diretta

Le leghe di acciaio vengono create combinando ferro e carbonio con uno o più elementi leganti aggiuntivi – come cromo, nichel, molibdeno, vanadio, manganese o tungsteno – per produrre materiali con specifiche proprietà meccaniche, termiche o chimiche che il semplice acciaio al carbonio non può fornire da solo. La grande famiglia si divide in due rami principali: acciai bassolegati , che contengono meno dell'8% di elementi leganti totali, e acciai altolegati , che superano tale soglia e comprendono gli acciai inossidabili e gli acciai per utensili.

All'interno di questa famiglia, i pezzi fucinati di acciaio legato occupano una nicchia industriale fondamentale. Quando l'acciaio legato viene modellato attraverso la forgiatura, il processo di compressione del metallo riscaldato ad alta pressione, i componenti risultanti mostrano una struttura a grana raffinata, una resistenza alla fatica superiore e una tolleranza dimensionale più stretta rispetto ai getti o alle barre lavorate. Le industrie del petrolio e del gas, dell'aerospaziale e della produzione di energia fanno molto affidamento sui pezzi forgiati in acciaio legato per parti che devono sopravvivere a sollecitazioni estreme, temperature o ambienti corrosivi.

Le sezioni seguenti analizzano le principali famiglie di leghe, le loro composizioni, il ruolo di ciascun elemento di lega e il modo in cui la forgiatura trasforma l'acciaio legato grezzo in componenti ad alte prestazioni.

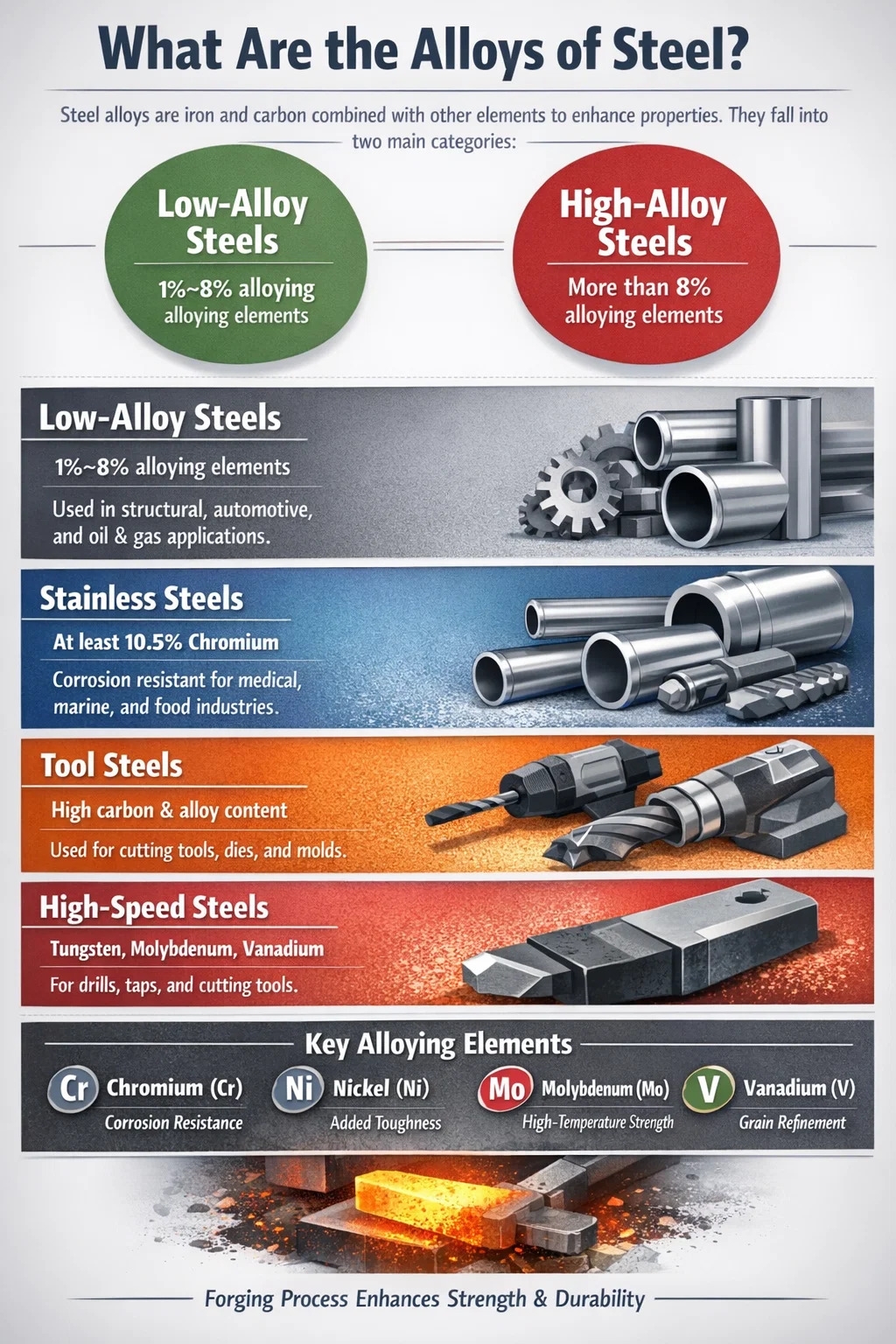

Le principali categorie di leghe di acciaio

La classificazione delle leghe di acciaio segue diversi sistemi sovrapposti: per contenuto totale di lega, per elemento di lega primario e per applicazione finale. Il quadro più pratico per ingegneri e acquirenti è la combinazione del livello di contenuto di lega e dell'identità dell'elemento primario.

Acciai bassolegati

Questi acciai contengono tra l'1% e l'8% di elementi leganti totali. Sono i cavalli di battaglia dell'ingegneria strutturale, della fabbricazione di recipienti a pressione e della forgiatura di acciai legati su larga scala. I gradi comuni includono AISI 4130, 4140, 4340 e 8620. Una forgiatura di grado 4340, ad esempio, può raggiungere una resistenza alla trazione di 1.080–1.470 MPa a seconda del trattamento termico, rendendolo la scelta ideale per componenti di carrelli di atterraggio di aerei, alberi a gomiti e ingranaggi per carichi pesanti.

Acciai altolegati

Quando il totale degli elementi di lega supera l'8%, l'acciaio è classificato come altolegato. Il sottoinsieme commercialmente più significativo è l'acciaio inossidabile, che richiede almeno 10,5% di cromo per formare lo strato di ossido passivo che resiste alla corrosione. In questa categoria rientrano anche gli acciai per utensili rapidi, gli acciai per cuscinetti e le leghe resistenti al calore. Gli acciai Maraging, un gruppo specializzato altolegato contenente il 18-25% di nichel, raggiungono una resistenza ultraelevata (fino a 2.400MPa ) attraverso un meccanismo di invecchiamento della martensite anziché un trattamento convenzionale di tempra e rinvenimento.

Acciai inossidabili

L'acciaio inossidabile è tecnicamente un sottoinsieme dell'acciaio altolegato, ma viene quasi sempre discusso separatamente a causa della sua scala e diversità. Le quattro famiglie principali sono austenitici (serie 300), ferritici (serie 400), martensitici (serie 400 e 500) e duplex (2205, 2507). I gradi duplex combinano microstrutture austenitiche e ferritiche e offrono grossolanità il doppio del limite di snervamento dello standard 316L pur mantenendo una resistenza alla corrosione paragonabile: motivo per cui dominano le tubazioni offshore per petrolio e gas e i componenti delle pompe, spesso prodotti come forgiati in acciaio legato.

Acciai per utensili

Gli acciai per utensili sono gradi ad alto contenuto di carbonio e altolegati progettati per durezza, resistenza all'usura e stabilità dimensionale a temperature elevate. I gruppi includono acciai temprati in acqua (serie W), temprati in olio (serie O), temprati in aria (serie A), tipo D (alto contenuto di cromo), per lavorazioni a caldo (serie H) e acciai rapidi (serie M e T). Un grado come l'acciaio rapido M2 contiene circa 6% tungsteno, 5% molibdeno, 4% cromo e 2% vanadio , conferendogli un'eccezionale durezza rossa per utensili da taglio che operano a temperature prossime a 600°C.

Elementoi chiave di lega e loro effetti sull'acciaio

Ogni elemento aggiunto all'acciaio produce cambiamenti specifici e prevedibili nella microstruttura e nelle proprietà. Comprendere questi effetti è essenziale quando si specifica la forgiatura dell'acciaio legato, poiché le temperature di forgiatura, le velocità di raffreddamento e i trattamenti termici post-forgiatura devono tutti tenere conto della chimica della lega.

La temprabilità, ovvero la capacità di un acciaio di essere indurito fino a una determinata profondità, è uno dei parametri più critici per i pezzi fucinati di acciai legati. Una sezione di forgiatura spessa che non si indurisce attraverso il suo nucleo avrà un interno morbido che limita la capacità di carico. Cromo, molibdeno e manganese aumentano sostanzialmente la temprabilità, motivo per cui qualità come 4140 (Cr-Mo) e 4340 (Ni-Cr-Mo) sono così ampiamente specificate per i pezzi fucinati di grandi dimensioni.

Gradi comuni di acciaio legato e loro applicazioni nel mondo reale

La selezione della qualità è raramente astratta: è guidata da condizioni operative specifiche, geometria e vincoli di costo. I gradi seguenti rappresentano gli acciai legati più significativi dal punto di vista commerciale, molti dei quali vengono abitualmente lavorati come pezzi fucinati di acciai legati.

AISI 4140 (Acciaio al cromo-molibdeno)

Forse l'acciaio bassolegato più versatile attualmente in produzione, il 4140 contiene circa 0,95% cromo e 0,20% molibdeno insieme allo 0,38–0,43% di carbonio. Allo stato bonificato raggiunge resistenze a trazione di 850–1.000 MPa con buona resistenza alla fatica. Viene utilizzato per semiassi, alberi di pompe, giunti, bielle e ingranaggi. Come forgiati in acciaio legato, i componenti 4140 si trovano in tutto il giacimento petrolifero - nei collari di perforazione, nei sottomarini e nelle barre Kelly - perché il grado resiste alla fatica torsionale negli ambienti di fondo pozzo.

AISI 4340 (Acciaio al nichel-cromo-molibdeno)

L'aggiunta di circa 1,65–2,00% di nichel alla base Cr-Mo del 4340 migliora notevolmente la tenacità e l'indurimento nelle sezioni di grandi dimensioni. Questo grado è lo standard per i pezzi fucinati strutturali aerospaziali, comprese paratie, raccordi alari e componenti del carrello di atterraggio. Può essere trattato termicamente fino a raggiungere una resistenza alla trazione minima di 1.470 MPa mantenendo valori di impatto Charpy superiori a 20 J a –40°C. AMS 6415 e AMS 6414 sono le specifiche di approvvigionamento aerospaziale per questo grado, quest'ultimo richiede la rifusione ad arco sotto vuoto (VAR) per una pulizia superiore.

AISI 8620 (Acciaio da cementazione al nichel-cromo-molibdeno)

Il grado 8620 è un acciaio da cementazione. Il suo basso contenuto di carbonio (0,18–0,23%) mantiene l'interno resistente, mentre la cementazione della superficie allo 0,8–1,0% di carbonio crea una custodia dura e resistente all'usura. Dopo la cementazione e la tempra, viene raggiunta la durezza superficiale 58–62 HRC , mentre il core rimane a 25–35 HRC. Ingranaggi, pignoni e alberi a camme sono applicazioni classiche di forgiatura dell'acciaio legato 8620 nella produzione automobilistica e di attrezzature pesanti.

AISI 52100 (acciaio per cuscinetti al cromo ad alto contenuto di carbonio)

Con circa 1,0% carbonio e 1,5% cromo , 52100 è progettato per la resistenza alla fatica da contatto volvente nelle piste e nelle sfere dei cuscinetti. Raggiunge una durezza superficiale di 60–64 HRC dopo l'indurimento. I suoi requisiti di pulizia eccezionalmente severi (basso contenuto di zolfo, fosforo, ossigeno e inclusioni) fanno sì che il 52100 venga spesso prodotto tramite rifusione elettroscoria (ESR). Gli anelli dei cuscinetti forgiati nel 52100 superano le prestazioni delle barre lavorate grazie al favorevole allineamento del flusso di grano con la geometria dell'anello.

P91 e P92 (acciai resistenti al creep al cromo al 9%)

P91 (9Cr-1Mo-V-Nb) e P92 (9Cr-2W-0.5Mo-V-Nb) sono acciai al cromo-molibdeno progettati per sistemi a vapore in impianti di produzione di energia che operano a temperature superiori a 565°C. I pezzi forgiati P91 utilizzati nei corpi delle valvole, nelle casse del vapore e negli involucri delle turbine devono mantenere la stabilità microstrutturale per tutta la durata di progetto di 200.000 ore . Questi gradi richiedono un attento trattamento termico post-saldatura e post-forgiatura (tipicamente normalizzazione a 760°C e rinvenimento a 760°C) per ottenere la corretta microstruttura della martensite rinvenuta.

Acciaio al manganese Hadfield (grado 1.3401 / ASTM A128)

L'acciaio Hadfield contiene circa 11–14% di manganese e 1,0–1,4% di carbonio . La sua caratteristica distintiva è l'incrudimento austenitico: sotto impatto o carico di compressione, la superficie si indurisce da circa 200 HB a oltre 550 HB mentre la massa rimane tenace. Le mascelle del frantoio, i passaggi a livello e i denti delle benne degli escavatori fanno affidamento su questa proprietà. Poiché l'acciaio Hadfield è difficile da forgiare (si indurisce durante la deformazione), la maggior parte dei componenti Hadfield di grandi dimensioni vengono fusi anziché forgiati.

Perché la forgiatura trasforma le prestazioni dell'acciaio legato

La forgiatura non è solo un'operazione di modellatura: è un processo metallurgico. Quando l'acciaio legato viene riscaldato al suo intervallo di temperature di forgiatura (tipicamente 1.050–1.250°C a seconda del grado) e deformato sotto pressione, si verificano diversi miglioramenti simultanei nella struttura interna del metallo.

Raffinazione del grano

La fusione produce grani grossolani, orientati in modo casuale con segregazione dei dendriti. La forgiatura scompone questa struttura attraverso ripetuti cicli di deformazione e ricristallizzazione. Il risultato è una struttura a grana fine ed equiassica, tipicamente con granulometria ASTM 5–8, che resiste all'innesco e alla propagazione delle cricche. I pezzi fucinati in acciaio legato a grana fine si esibiscono costantemente Resistenza alla fatica maggiore del 15–25%. rispetto a getti equivalenti della stessa composizione di lega.

Flusso di cereali controllato

In un componente forgiato, le linee di flusso delle venature, o "linee delle fibre", seguono il contorno della forma del pezzo, proprio come le venature del legno seguono la forma di un ramo. Ciò è particolarmente critico per i pezzi forgiati in acciaio legato utilizzati in parti rotanti come alberi a gomiti e semilavorati per ingranaggi, dove la direzione principale della sollecitazione si allinea con il flusso dei grani, massimizzando robustezza e resistenza alla fatica. Un albero a gomiti ricavato da una barra lavorata taglia le linee di flusso del grano, esponendo proprietà trasversali più deboli esattamente nei punti di maggiore stress.

Porosità e chiusura delle inclusioni

I lingotti fusi contengono porosità da ritiro e pori da gas. Le forze di compressione durante la forgiatura, che possono raggiungere nelle grandi presse idrauliche 50.000-80.000 tonnellate - saldare questi pori e ridistribuire le inclusioni non metalliche in stringhe più fini e disperse. Questa chiusura dei vuoti interni è misurata dal rapporto di riduzione della forgiatura: un rapporto di riduzione di 4:1 è generalmente il minimo richiesto per garantire un'adeguata chiusura della porosità, mentre i forgiati critici di acciaio legato al settore aerospaziale spesso specificano 6:1 o superiore.

Miglioramento delle proprietà meccaniche: quantificato

I dati che confrontano l'acciaio legato 4340 allo stato fuso rispetto a quello forgiato illustrano concretamente il miglioramento:

• Resistenza alla trazione: fuso ~900 MPa rispetto a forgiato ~1.080 MPa (bonificato)
• Limite di snervamento: fuso ~700 MPa contro forgiato ~980 MPa
• Impatto Charpy (longitudinale): lancio ~20 J contro forgiato ~60–80 J
• Limite di fatica (flessione rotante): fuso ~380 MPa contro forgiato ~480 MPa

Queste differenze spiegano perché i componenti critici per la sicurezza – flange di recipienti a pressione, dischi di turbine, semiassi di automobili – sono prodotti quasi esclusivamente come forgiati di acciaio legato piuttosto che come fusioni.

Tipi di processi di forgiatura utilizzati per l'acciaio legato

Non tutta la forgiatura è uguale e il processo selezionato influisce in modo significativo sulla microstruttura, sulla tolleranza dimensionale e sul costo della forgiatura dell'acciaio legato finito.

Forgiatura a stampo aperto (Forgiatura libera)

La billetta viene compressa tra stampi piatti o semplicemente sagomati senza copertura completa. Questo processo viene utilizzato per componenti di grandi dimensioni e di volume ridotto: alberi fino a 15 metri di lunghezza , anelli di diversi metri di diametro e blocchi per recipienti a pressione o dischi di turbine. La forgiatura a stampo aperto consente all'operatore di riposizionare ripetutamente il pezzo, ottenendo elevati rapporti di riduzione e un'eccellente solidità interna. La maggior parte dei pezzi fucinati in acciaio legato destinati alla produzione di energia (rotori di turbine, alberi di generatori) e all'industria pesante sono forgiati a stampo aperto.

Forgiatura a stampo chiuso (impronta a stampo).

L'acciaio legato è confinato all'interno di cavità sagomate che costringono il metallo a riempire la geometria dell'impronta. Questo processo è adatto a forme di media complessità in volumi elevati, come bielle automobilistiche, semilavorati per ingranaggi, corpi di valvole e flange. Tolleranze dimensionali di ±0,5 mm o meglio, sono realizzabili. I costi degli stampi sono elevati – un set di stampi per forgiatura per una biella può costare dai 50.000 ai 200.000 dollari a seconda delle dimensioni e della complessità – ma i costi per pezzo diminuiscono drasticamente in termini di volume.

Anello che rotola

Un processo di forgiatura specializzato in cui una preforma cava viene progressivamente ridotta nello spessore della parete e ampliata nel diametro tra un rullo condotto e un rullo folle. La laminazione degli anelli produce anelli senza saldatura con flusso continuo di grani circonferenziali, ideali per piste di cuscinetti, flange, corone di ingranaggi e ugelli di recipienti a pressione. I pezzi fucinati in acciaio legato prodotti mediante laminazione di anelli in gradi come 4140, 4340 e F22 (2,25Cr-1Mo) sono componenti standard nelle apparecchiature per le teste dei pozzi di petrolio e gas e nei riduttori industriali.

Forgiatura isotermica e quasi isotermica

Per le leghe con finestre di lavorazione a caldo strette, inclusi acciai per utensili altolegati, leghe di titanio e superleghe di nichel, gli stampi vengono riscaldati fino a raggiungere la temperatura del pezzo per ridurre al minimo i gradienti termici e prevenire l'indurimento prematuro. Questo processo produce microstrutture eccezionalmente coerenti ma richiede matrici riscaldate (spesso a 900–1.100°C ) e velocità di stampa più lente, aumentando sostanzialmente i costi. I forgiati isotermici con forma quasi netta riducono al minimo il margine di lavorazione, il che è prezioso quando la lega stessa è costosa.

Trattamento termico di Forgiati in acciaio legato

La forgiatura fissa la struttura del grano; il trattamento termico determina la microstruttura finale e le proprietà meccaniche. Per i pezzi fucinati di acciaio legato, le tre principali sequenze di trattamento sono la normalizzazione, la tempra e il rinvenimento (Q&T) e la ricottura.

Normalizzazione

La forgiatura viene riscaldata a 30–50°C sopra la temperatura critica superiore (Ac3) e raffreddata ad aria. Ciò affina la struttura del grano, allevia le tensioni residue di forgiatura e produce una microstruttura perlitico-ferritica uniforme. Il 4140 normalizzato raggiunge una resistenza alla trazione di circa 655–860 MPa , adeguato per molte applicazioni strutturali senza ulteriore trattamento. La normalizzazione migliora anche la lavorabilità rispetto alla condizione come forgiato.

Tempra e rinvenimento

Q&T è il trattamento standard per i pezzi fucinati di acciaio legato che richiedono la massima resistenza e tenacità. La forgiatura è austenitizzata (tipicamente 840–870°C per la maggior parte dei gradi Cr-Mo), quindi raffreddato rapidamente in olio o acqua per formare martensite, seguito da rinvenimento a 540–650°C per ridurre la fragilità pur mantenendo la maggior parte della resistenza. Una forgiatura 4340 temperata a 540°C raggiunge una resistenza alla trazione di circa 1.470 MPa e un limite di snervamento di 1.172 MPa; il rinvenimento a 650°C riduce la resistenza a circa 1.030 MPa ma aumenta la resilienza da ~28 J a ~80 J: un classico compromesso resistenza-tenacità.

Ricottura di soluzione per forgiati di acciaio legato inossidabile

I pezzi fucinati di acciaio inossidabile austenitico (304, 316, 321) richiedono la solubilizzazione a 1.040–1.120°C seguito da un rapido raffreddamento in acqua per sciogliere i carburi di cromo e ripristinare la completa resistenza alla corrosione. Se l'acciaio inossidabile austenitico viene raffreddato lentamente attraverso l'intervallo di sensibilizzazione (425–870°C) dopo la forgiatura, i carburi di cromo precipitano ai bordi dei grani, impoverendo le zone adiacenti di cromo e lasciandole vulnerabili alla corrosione intergranulare - un fenomeno noto come sensibilizzazione. Una corretta solubilizzazione elimina questo rischio.

Indurimento dovuto alle precipitazioni (invecchiamento)

Applicato agli acciai inossidabili indurenti per precipitazione (17-4 PH, 15-5 PH) e agli acciai Maraging, l'invecchiamento comporta il mantenimento della forgiatura a una temperatura specifica, tipicamente 480–620°C — per far precipitare composti intermetallici fini (precipitati ricchi di rame in 17-4 PH; Ni₃Mo, Ni₃Ti nell'acciaio maraging) che bloccano il movimento delle dislocazioni e aumentano la durezza e la resistenza. 17-4 PH nella condizione H900 (invecchiato a 482°C) raggiunge una resistenza alla trazione di 1.310 MPa e uno snervamento di 1.170 MPa, con una buona resistenza alla corrosione, rendendolo popolare per i forgiati di acciaio legato strutturale aerospaziale dove la riduzione del peso è importante.

Ispezione e standard di qualità per forgiati in acciaio legato

Poiché i pezzi forgiati in acciaio legato sono spesso critici per la sicurezza, i requisiti di qualità sono intensivi e generalmente definiti da standard di settore, specifiche del cliente e codici.

Standard e specifiche pertinenti

• ASTM A105 — Forgiati di acciaio legato al carbonio per componenti di tubazioni a temperatura ambiente
• ASTM A182 — Flange e raccordi per tubi in lega e acciaio inossidabile forgiati o laminati per servizio ad alta temperatura
• ASTM A336 — Forgiati in acciaio legato per componenti a pressione e ad alta temperatura
• ASTM A508 — Pezzi fucinati di acciaio legato bonificato per recipienti a pressione, compresi i recipienti dei reattori nucleari
• AMS 6415 / AMS 6414 — Specifiche di forgiatura dell'acciaio legato aerospaziale per il grado 4340
• EN10250 — Norma europea per i pezzi fucinati di acciaio a stampo aperto per scopi di ingegneria generale
• API6A — Attrezzatura per testa pozzo e albero di Natale, comprendente corpi valvola forgiati e bobine in acciaio legato

Metodi di prova non distruttivi

I pezzi fucinati di acciaio legato di grandi dimensioni sono regolarmente sottoposti a molteplici metodi di valutazione non distruttiva (NDE):

• Test ad ultrasuoni (UT) — Rileva difetti interni (porosità, inclusioni, sovrapposizioni) utilizzando onde sonore ad alta frequenza. La sensibilità è generalmente calibrata per rilevare riflettori con foro a fondo piatto (FBH) piccoli fino a 1,6 mm di diametro per parti aerospaziali.
• Ispezione con particelle magnetiche (MPI) — Rileva discontinuità superficiali e vicine alla superficie nei pezzi fucinati di acciaio legato ferromagnetico applicando campo magnetico e polvere di ferro o particelle fluorescenti.
• Test con liquidi penetranti (PT) — Utilizzato per forgiati di acciai legati inossidabili non ferromagnetici per rilevare difetti di rottura superficiale.
• Esami radiografici (RT) — Esame a raggi X o gamma per pezzi fucinati a geometria complessa in cui l'accesso agli UT è limitato.

La verifica delle proprietà meccaniche (trazione, snervamento, allungamento, riduzione dell'area, impatto Charpy) è sempre richiesta dai coupon di prova rappresentativi del calore. Le indagini sulla durezza in più punti confermano l'uniformità del trattamento termico attraverso la sezione trasversale di forgiatura.

Forgiati di acciaio legato in settori chiave

La domanda di pezzi fucinati in acciaio legato è ampiamente distribuita tra le industrie pesanti, ciascuna con preferenze di leghe distinte determinate dall’ambiente operativo.

Petrolio e gas

Gli alberi di Natale della testa pozzo, i corpi delle valvole, le flange e i mozzi dei connettori sottomarini sono prodotti come forgiati in acciaio legato in gradi come F22 (2,25Cr-1Mo), F91 (9Cr-1Mo) e duplex inossidabile 2205. I componenti sottomarini devono resistere a pressioni fino a 15.000 PSI e temperature da –29°C a 180°C resistendo allo stress cracking da solfuro (SSC) indotto da H₂S. NACE MR0175 / ISO 15156 specifica i limiti massimi di durezza (tipicamente 22HRC massimo ) per forgiati di acciaio legato in ambienti di servizio acidi per prevenire SSC.

Generazione di energia

I rotori delle turbine a vapore, gli alberi dei generatori e i corpi delle valvole per le centrali a carbone, a gas e nucleari rappresentano alcuni dei pezzi fucinati di acciaio legato più grandi e impegnativi realizzati. Un singolo rotore di turbina a bassa pressione per una turbina a vapore da 1.000 MW può pesare molto 70 tonnellate e richiedono 100 ore di esame ecografico. I gradi utilizzati includono 26NiCrMoV14-5, 30CrMoV9 e, per gli impianti ultra-supercritici, acciai modificati al 9–12% di Cr (P91, P92, CB2).

Aerospaziale e Difesa

Il carrello di atterraggio, i pistoni degli attuatori, le paratie strutturali e i supporti del motore sono prodotti come forgiati in acciaio legato in 4340, 300M (4340 modificato con silicio e vanadio più elevati), Aermet 100 e 17-4 PH. 300M raggiunge resistenze a trazione superiori 1.930 MPa con una buona resistenza alla frattura (KIC > 66 MPa√m), che lo rende il materiale standard per i carrelli di atterraggio degli aerei commerciali e militari. Tutti i pezzi fucinati in lega di acciaio aerospaziale sono soggetti a requisiti di tracciabilità completa del materiale, dal calore di fusione alla parte finita.

Attrezzature automobilistiche e pesanti

Alberi motore, bielle, alberi a camme, fusi a snodo, mozzi delle ruote e corone dentate del differenziale sono tutti prodotti come forgiati in acciaio legato a stampo chiuso. Il mercato globale della forgiatura automobilistica ha superato 80 miliardi di dollari nel 2023, con gli acciai legati che rappresentano il segmento di volume più grande. I gradi HSLA microlegati (1548 con vanadio e acciai con niobio) hanno guadagnato quote di mercato perché raggiungono la resistenza richiesta dopo il raffreddamento controllato dalla temperatura di forgiatura senza una fase di Q&T separata, riducendo il consumo di energia e i costi di produzione.

Estrazione mineraria e costruzione

I denti delle benne, i martelli da frantumatore, i labbri delle pale e le punte da trapano per applicazioni minerarie utilizzano forgiati in acciaio legato con qualità resistenti all'usura. L'acciaio legato al cromo-molibdeno con carbonio medio-alto (0,35–0,50% C) trattato termicamente a 400–500 HB è tipico dei martelli frantumatori. Le punte per trapano rotante utilizzano forgiati in acciaio legato nei gradi 4145H o 4145 modificato, trattati termicamente per soddisfare i requisiti della specifica API 7-1 per le connessioni degli strumenti per fondo pozzo.

Come selezionare l'acciaio legato giusto per i componenti forgiati

La scelta dell'acciaio legato per i pezzi fucinati è una decisione ingegneristica a più variabili. Il seguente quadro copre i criteri di selezione più critici.

Passaggio 1: definire lo stato di stress e il livello di resistenza richiesto

Carico di trazione, fatica, torsione o impatto? Un albero rotante è soggetto a flessione e torsione ciclica: la resistenza alla fatica governa, indicando forgiati in acciaio legato puliti con grana fine ed elevata pulizia. Il guscio di un recipiente a pressione è sottoposto a sollecitazione di trazione biassiale a temperatura elevata: la resistenza allo scorrimento viscoso e la tenacità alla frattura governano, indicando gradi di Cr-Mo come F22 o F91.

Passaggio 2: valutare l'ambiente

La forgiatura entra in contatto con fluidi corrosivi, gas acido, acqua di mare o gas ossidanti a temperatura elevata? Il servizio acido richiede limiti di durezza e conformità NACE. Gli ambienti marini possono richiedere forgiati di acciaio legato inossidabile duplex. Gli ambienti ossidanti ad alta temperatura richiedono un contenuto di cromo superiore al 9% per un'adeguata resistenza all'ossidazione.

Passaggio 3: considerare le dimensioni della sezione e la temprabilità

Un albero di 25 mm di diametro può essere temprato a fondo con un semplice 4140. Una forgiatura di 500 mm di diametro richiede un grado con temprabilità molto più elevata – 4340, o idealmente una variante potenziata con nichel – per garantire che il nucleo raggiunga la durezza target dopo la tempra. I grafici di temprabilità Grossmann e i dati di tempra finale Jominy per i gradi candidati sono gli strumenti principali per questa analisi.

Passaggio 4: valutare la saldabilità

Se il pezzo forgiato verrà saldato a tubazioni o piastre, il rischio di fessurazione indotto dall'idrogeno è regolato dal carbonio equivalente (CE). La formula IIW CE = C Mn/6 (Cr Mo V)/5 (Ni Cu)/15 dovrebbe essere inferiore 0,40% per saldatura senza preriscaldamento; i gradi superiori a questo richiedono il preriscaldamento, il controllo della temperatura di interpass e il trattamento termico post-saldatura (PWHT), aggiungendo costi e pianificazione.

Passaggio 5: fattore di lavorabilità e costo

Le qualità ad alta lega e ad alta durezza vengono lavorate più lentamente e gli utensili si usurano più velocemente, aumentando il costo di lavorazione per pezzo. 4140 macchine circa 40% più veloce di 4340 nella stessa condizione di trattamento termico. Gli acciai per utensili e gli acciai inossidabili altolegati richiedono interamente utensili in metallo duro. Il costo totale della forgiatura di un acciaio legato comprende materia prima, forgiatura, trattamento termico, lavorazione meccanica e ispezione e la selezione della lega influisce su tutti questi aspetti.

Tendenze emergenti nei pezzi fucinati di acciaio legato

L’industria della forgiatura dell’acciaio legato non è statica. Gli sviluppi dei materiali e le innovazioni dei processi continuano ad espandere ciò che è realizzabile.

Acciai HSLA microlegati che sostituiscono i gradi Q&T

I gradi bassolegati ad alta resistenza (HSLA) contenenti piccole aggiunte di vanadio (0,06–0,12%), niobio (0,03–0,06%) o titanio raggiungono limiti di snervamento di 550–700 MPa direttamente dopo il raffreddamento controllato dalla temperatura di forgiatura, eliminando il ciclo separato di tempra e rinvenimento. Ciò consente di risparmiare energia, ridurre il rischio di distorsione e abbreviare i tempi di consegna. L'adozione è stata rapida nelle bielle automobilistiche e nelle travi degli assali dei camion.

Pulizia e metallurgia sotto vuoto

Le richieste di maggiore resistenza alla fatica nelle applicazioni aerospaziali ed energetiche stanno spingendo i produttori di forgiatura di acciai legati verso la fusione per induzione sotto vuoto (VIM) seguita dalla rifusione ad arco sotto vuoto (VAR) o dalla rifusione elettroscoria (ESR). L'acciaio legato a doppia fusione VIM VAR raggiunge il contenuto di ossigeno inferiore 10 ppm e zolfo inferiore a 5 ppm, rispetto a 20-30 ppm di ossigeno nel forno ad arco elettrico standard più la produzione di raffinazione in siviera. La riduzione delle inclusioni non metalliche si traduce direttamente in una migliore durata a fatica ad alto numero di cicli, a volte di un fattore 2–3×.

Sviluppo della forgiatura basato sulla simulazione

La modellazione a elementi finiti (FEM) dei processi di forgiatura utilizzando software come DEFORM, FORGE o Simufact consente ora agli ingegneri della forgiatura di prevedere il flusso del metallo, la distribuzione delle deformazioni, l'evoluzione della temperatura e il riempimento dello stampo prima di qualsiasi prova fisica. Ciò riduce il numero di prove di forgiatura necessarie per i nuovi progetti di forgiatura di acciaio legato da 5-10 iterazioni a 1-2 in molti casi, riducendo sostanzialmente i costi di sviluppo e i tempi di commercializzazione.

Pratiche di forgiatura sostenibili

La produzione dell’acciaio con forni ad arco elettrico (EAF) utilizzando rottami domina già la produzione di acciaio legato. La prossima ondata prevede la sostituzione del riscaldamento a combustione di gas naturale con il riscaldamento a induzione o forni a resistenza elettrica per il riscaldamento delle billette, riducendo le emissioni di CO₂ di ambito 1 provenienti dall’impianto di forgiatura. Diverse aziende europee di forgiatura si sono impegnate a farlo Obiettivi di neutralità carbonica entro il 2040 , con l'elettrificazione del riscaldamento come leva primaria. Allo stesso tempo, la forgiatura a forma quasi netta, riducendo al minimo il materiale rimosso durante la lavorazione, riduce gli sprechi di materiale, il che è importante dato il costo degli acciai legati speciali.
