Come viene forgiato l'acciaio? Processo, tecniche e applicazioni

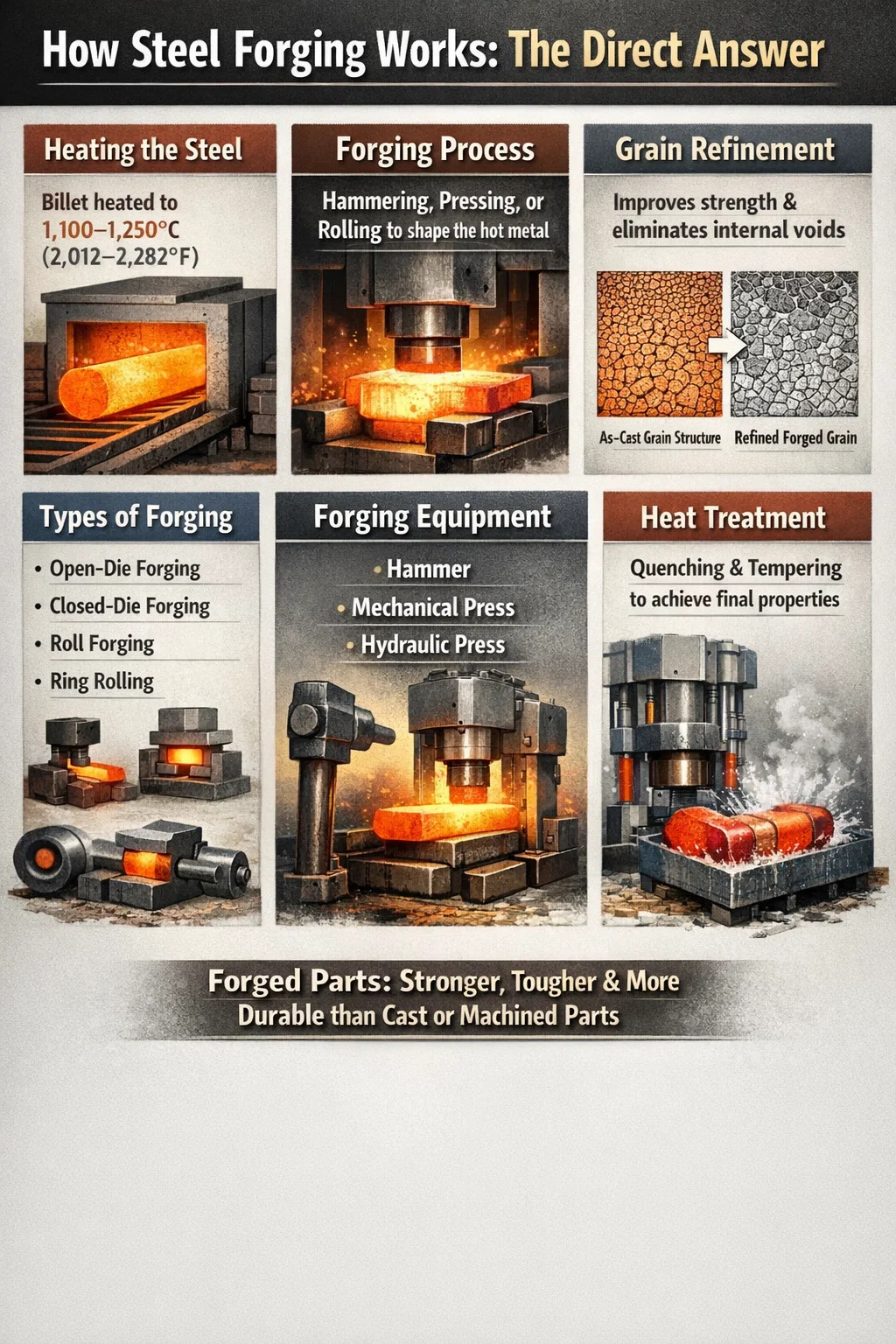

Come funziona la forgiatura dell'acciaio: la risposta diretta

Forgiatura dell'acciaio è il processo di modellatura dell'acciaio applicando una forza di compressione – tramite martellamento, pressatura o laminazione – mentre il metallo viene riscaldato a una temperatura che lo rende plastico e lavorabile ma non fuso. Il risultato è una parte con proprietà meccaniche superiori rispetto ai componenti fusi o lavorati, perché il processo di forgiatura affina la struttura interna dei grani ed elimina i vuoti interni.

In termini pratici, una billetta o un lingotto di acciaio viene riscaldato fino a metà 1.100°C e 1.250°C (da 2.012°F a 2.282°F) per la forgiatura a caldo - il metodo industriale più comune - quindi posto sotto una pressa o un martello che lo deforma nella forma desiderata. La parte sagomata viene quindi raffreddata in condizioni controllate e rifinita mediante lavorazione meccanica, trattamento termico o lavorazione superficiale.

Non si tratta di una singola tecnica ma di una famiglia di processi correlati. A seconda della geometria della parte, del volume di produzione, delle tolleranze richieste e della qualità del materiale, i produttori scelgono tra forgiatura a stampo aperto, forgiatura a stampo chiuso (stampo a impressione), forgiatura a rulli, laminazione ad anelli o forgiatura isotermica. Ciascuno offre diversi compromessi tra utilizzo del materiale, costo dello stampo, precisione dimensionale e complessità ottenibile.

La materia prima: scegliere l'acciaio giusto per la forgiatura

Non tutti i tipi di acciaio vengono forgiati allo stesso modo. Il contenuto di carbonio, gli elementi leganti e la pulizia della fusione influiscono tutti sul modo in cui il materiale scorre sotto pressione e sulle proprietà raggiunte dalla parte finita. Gli acciai forgiabili sono sostanzialmente raggruppati come segue:

• Acciai a basso tenore di carbonio (0,05–0,30% C): Altamente duttile e facile da forgiare; utilizzato per parti strutturali, bulloni e alberi che non richiedono durezza estrema.
• Acciai a medio carbonio (0,30–0,60% C): Il cavallo di battaglia dell'industria della forgiatura; gradi come AISI 1040 e 4140 sono utilizzati per alberi a gomiti, bielle, ingranaggi e assi.
• Acciai ad alto tenore di carbonio (0,60–1,00% C): Più duro e resistente ma più sensibile alle fessurazioni durante la forgiatura; utilizzato per molle, rotaie e utensili da taglio.
• Acciai legati (serie 4000, 8000): Le aggiunte di cromo, molibdeno, nichel e vanadio migliorano la temprabilità e la tenacità; comune nel settore aerospaziale e nei macchinari pesanti.
• Acciai inossidabili (serie 300 e 400): Richiedono pressioni di forgiatura più elevate e un controllo più rigoroso della temperatura; utilizzato in applicazioni chimiche, alimentari e mediche.

Il materiale forgiato arriva sotto forma di barre tonde, billette tagliate da barre laminate o lingotti per pezzi di grandi dimensioni. Il peso della billetta per i componenti automobilistici varia generalmente da Da 0,5 kg a 30 kg , mentre i grandi pezzi fucinati industriali – come alberi di turbine o flange di recipienti a pressione – possono iniziare da lingotti del peso di diverse tonnellate.

Riscaldamento dell'acciaio: temperatura, forni e controllo delle incrostazioni

Il riscaldamento è il luogo in cui inizia effettivamente il processo di forgiatura, ed è molto più controllato di quanto suggerisca l'immagine di una barra luminosa estratta dal fuoco. Sbagliare la temperatura, anche di 50°C, può significare forgiati incrinati, usura eccessiva dello stampo o parti che non superano l'ispezione.

Intervalli di temperature di forgiatura per tipo di acciaio

I forni industriali per forgiatura sono forni a suola rotante alimentati a gas, forni a spinta o sistemi di riscaldamento a induzione. Il riscaldamento a induzione è diventato dominante per la produzione in grandi volumi di billette più piccole perché riscalda una billetta di 50 mm di diametro alla temperatura di forgiatura in meno di 60 secondi , elimina quasi completamente il ridimensionamento della superficie e utilizza in modo approssimativo 30–40% di energia in meno rispetto ai sistemi equivalenti con forni a gas.

Le incrostazioni, ovvero lo strato di ossido di ferro che si forma sulla superficie durante il riscaldamento nel forno a gas, sono un problema persistente. Se la scaglia viene premuta sulla superficie del pezzo a causa del contatto dello stampo, crea difetti superficiali che richiedono lavorazioni aggiuntive o causano scarti. Getti decalcificanti ad acqua ad alta pressione funzionanti a 150–200 bar sono standard sulle linee di stampa per eliminare le scaglie immediatamente prima che la billetta entri nello stampo.

Forgiatura a stampo aperto: flessibilità per parti di grandi dimensioni e personalizzate

La forgiatura a stampo aperto, detta anche forgiatura libera o forgiatura da fabbro, utilizza matrici piatte, a forma di V o semplici sagomate che non racchiudono il pezzo in lavorazione. L'operatore o il sistema automatizzato ruota e riposiziona la billetta tra ogni corsa della pressa, lavorandola gradualmente nella forma desiderata. Questa tecnica conferisce alla fucina un'enorme flessibilità: un singolo set di matrici piatte può produrre un numero qualsiasi di forme di parti diverse semplicemente cambiando il modo in cui viene manipolato il pezzo.

La forgiatura a stampo aperto è il metodo di scelta per le parti che sono troppo grandi per gli stampi chiusi: alberi di rotori di turbine, alberi di eliche di navi, flange di grandi dimensioni, gusci di recipienti a pressione e rulli di macinazione. Le parti prodotte in questo modo possono pesare da pochi chilogrammi fino a diverse centinaia di tonnellate . La pressa da 300 MN del Secondo Gruppo dell'Industria Pesante cinese è una delle più grandi al mondo, in grado di forgiare componenti in titanio e acciaio per centrali nucleari e strutture aeronautiche.

La sequenza del processo per un albero di grandi dimensioni è generalmente simile alla seguente:

1. Il lingotto viene colato e lasciato solidificare; le sezioni superiore (colonna montante) e inferiore (testata) con segregazione e vuoti vengono tagliate, rimuovendo fino a 20–25% del peso originale del lingotto .
2. Il lingotto rimanente viene riscaldato e ribaltato (compresso assialmente) per rompere la struttura del grano grezzo e chiudere i vuoti interni.
3. La billetta viene estratta (allungata) sotto la pressa, ruotando in modo incrementale tra le corse per lavorare il materiale in modo uniforme.
4. Sono necessari più riscaldamenti per pezzi di grandi dimensioni per mantenere la temperatura di lavoro al di sopra del limite di forgiatura di finitura.
5. La forgiatura grezza viene lavorata grossolanamente per rimuovere le irregolarità superficiali e controllata ad ultrasuoni per individuare eventuali difetti interni.

L'utilizzo del materiale nella forgiatura a stampo aperto è inferiore rispetto a quello nella lavorazione a stampo chiuso, in genere 60–75% del peso iniziale del lingotto finisce nella forgiatura finita. Il resto viene rimosso come ritaglio, scala e materiale di lavorazione. Nonostante ciò, per pezzi molto grandi o unici, i bassi costi degli stampi rendono lo stampo aperto l’unica opzione economicamente praticabile.

Forgiatura a stampo chiuso: precisione e produzione in grandi volumi

La forgiatura a stampo chiuso, detta anche forgiatura a stampo a impressione, utilizza metà dello stampo superiore e inferiore abbinate che contengono l'esatta impressione negativa della parte finita. Quando la pressa si chiude, la billetta d'acciaio riscaldata riempie la cavità dello stampo e assume la forma precisa dell'impronta. Il metallo in eccesso viene spremuto in un anello sottile chiamato bava, che viene successivamente tagliato.

Questo è il metodo dominante per la produzione in grandi volumi di componenti strutturali e meccanici: bielle automobilistiche, fusi a snodo, mozzi delle ruote, longheroni di ali di aerei e utensili manuali. La moderna forgiatura a stampo chiuso raggiunge tolleranze dimensionali di ±0,5 mm o più stretto su componenti di medie dimensioni, riducendo notevolmente le lavorazioni successive rispetto alla fusione.

La sequenza di stampi multistazione

Le parti complesse raramente vengono forgiate nella forma finale in un unico colpo. Il blocco matrice è suddiviso in più stazioni d'impronta disposte in sequenza:

• Impressione più completa: Ridistribuisce il metallo longitudinalmente, riducendo la sezione trasversale in punti specifici.
• Impressione del bordo: Raccoglie il metallo in zone specifiche e modella approssimativamente il profilo della sezione trasversale.
• Impressione bloccante: Preforma il pezzo in una forma che somiglia molto alla parte finale ma con raggi più ampi e maggiore sformo.
• Impressione del finitore: Porta la parte alla geometria finale, formando dettagli fini e raggi stretti. Il flash viene generato qui.

Per una tipica biella automobilistica in AISI 4140, l’intera sequenza – dall’inserimento della billetta all’estrazione del pezzo fucinato sbavato – richiede meno di 30 secondi su una moderna pressa meccanica da 25.000 a 40.000 kN. Una singola linea di forgiatura può produrre Da 600 a 1.200 bielle all'ora .

Flash e utilizzo dei materiali

Flash in genere rappresenta 10–20% del peso della billetta nella forgiatura convenzionale a stampo chiuso. La forgiatura senza bava, una variante in cui lo stampo è completamente chiuso e il volume della billetta è perfettamente adattato alla cavità, può eliminare questi sprechi ma richiede una preparazione della billetta molto accurata e forze di stampa più elevate. Viene utilizzato per parti come semilavorati di ingranaggi e anelli di cuscinetti in cui il risparmio sui costi dei materiali giustifica la maggiore complessità.

Forgiatura a rulli e laminazione ad anelli: metodi di sagomatura specializzati

Oltre alle due principali categorie di forgiatura, è opportuno comprendere diversi processi specializzati di forgiatura dell'acciaio perché dominano categorie di prodotti specifiche.

Forgiatura a rulli

Nella forgiatura a rulli, la billetta riscaldata passa tra due rulli controrotanti con scanalature sagomate ricavate sulle loro superfici. Mentre la billetta passa, i rulli ne riducono la sezione trasversale e la allungano, distribuendo il metallo nello schema preciso necessario per la successiva operazione di forgiatura. La forgiatura a rulli è ampiamente utilizzata come fase di preformatura prima della forgiatura a stampo chiuso di parti allungate come bielle e semilavorati di molle a balestra. Migliora la distribuzione del materiale e riduce il numero di impronte a moncone chiuso richieste, riducendo l'usura del moncone e il tempo di ciclo.

Anello che rotola

La laminazione dell'anello produce anelli senza giunzioni praticando un foro in un pezzo grezzo di forgiatura a forma di disco e quindi espandendolo tra un rullo principale condotto e un rullo tenditore mentre i rulli assiali piatti controllano l'altezza dell'anello. Il risultato è un anello senza giunzioni con una struttura a grani che scorre continuamente attorno alla sua circonferenza: un vantaggio strutturale significativo rispetto agli anelli tagliati da lamiera o fabbricati mediante saldatura.

Gli anelli laminati vanno dal peso delle piste dei cuscinetti di piccole dimensioni sotto 1 kg alle massicce flange delle turbine eoliche e alle flange dei contenitori dei reattori nucleari con diametri esterni superiori 8 metri e pesi sopra 100 tonnellate . L'industria aerospaziale fa molto affidamento su componenti in titanio e acciaio laminati ad anelli per involucri, telai e paratie dei motori a reazione.

Forgiatura a freddo e a caldo: lavorare l'acciaio al calore rosso

La forgiatura a caldo non è l’unica opzione. Forgiatura a freddo – eseguita a temperatura ambiente o prossima – e forgiatura a caldo – tipicamente a 650–900°C per l'acciaio: offrono diverse combinazioni di finitura superficiale, precisione dimensionale e prestazioni meccaniche.

Forgiatura a freddo

La forgiatura a freddo dell'acciaio si basa sull'incrudimento: man mano che il metallo si deforma plasticamente, la sua densità di dislocazioni aumenta e diventa progressivamente più resistente. Possono essere ottenute parti prodotte mediante forgiatura a freddo finiture superficiali di Ra 0,4–1,6 µm e tolleranze dimensionali più strette di ±0,05 mm senza alcuna lavorazione. Le applicazioni principali sono la produzione in grandi volumi di bulloni, dadi, viti e semilavorati per ingranaggi formati a freddo.

Il limite sono le grandi forze richieste. La forgiatura a freddo di un acciaio a basso tenore di carbonio richiede sollecitazioni di flusso di 500–800 MPa , rispetto a 80–150MPa per lo stesso materiale alle temperature di stampaggio a caldo. Gli stampi si usurano rapidamente e l'acciaio deve generalmente essere ricotto e rilubrificato (spesso con sistemi a base di sapone fosfato) tra le fasi delle operazioni di formatura a più passaggi.

Forgiatura a caldo

La forgiatura a caldo si colloca tra il caldo e il freddo sia in termini di temperatura che di risultato. A temperature intermedie, lo stress da flusso è ridotto rispetto alla lavorazione a freddo – riducendo i requisiti di tonnellaggio della pressa – mentre la qualità della superficie e la precisione dimensionale sono molto migliori della forgiatura a caldo perché si formano meno scaglie e il ritiro termico è inferiore. La forgiatura a caldo è sempre più utilizzata per ingranaggi di precisione e componenti di giunti omocinetici nelle trasmissioni automobilistiche, dove la combinazione di precisione della forma quasi perfetta e buona integrità superficiale riduce il costo di produzione totale rispetto alle sequenze di forgiatura a caldo e poi di lavorazione.

Attrezzature per forgiatura: martelli, presse meccaniche e presse idrauliche

La macchina che fornisce la forza di forgiatura determina l'economia, la capacità e la velocità di produzione dell'operazione tanto quanto il design dello stampo. Tre tipi principali di macchine dominano la forgiatura industriale dell’acciaio:

Martelli da forgiatura

I martelli forniscono energia facendo cadere o spingendo un ariete verso il basso ad alta velocità. L'energia di deformazione è l'energia cinetica del pistone in movimento. I martelli a gravità sono il tipo più semplice; i martelli elettrici utilizzano vapore, aria compressa o pressione idraulica per accelerare il pistone, raggiungendo le energie di impatto Da 5 kJ a oltre 1.000 kJ per grandi martelli a vapore a doppio effetto. I martelli sono adatti alla forgiatura a stampo aperto di forme complesse perché più colpi rapidi possono lavorare il materiale in modo progressivo. L'elevata velocità di deformazione dei colpi di martello significa anche un minor tempo di contatto dello stampo e un carico termico inferiore.

Presse meccaniche per forgiatura

Le presse meccaniche utilizzano una manovella eccentrica azionata da un volano per convertire l'energia di rotazione in una singola corsa del pistone per giro. Le capacità vanno da da 5.000 kN a 125.000 kN . La corsa fissa e la posizione prevedibile del pistone li rendono ideali per lavori multi-impronta a matrice chiusa con elevata ripetibilità dimensionale. Una pressa meccanica da 63.000 kN, una dimensione comune per i pezzi fucinati pesanti del settore automobilistico, funziona normalmente a 40-80 colpi al minuto , consentendo ritmi di produzione molto elevati.

Presse idrauliche per forgiatura

Le presse idrauliche generano forza attraverso il fluido ad alta pressione che agisce su un cilindro. A differenza delle presse meccaniche, possono sostenere l'intero tonnellaggio per tutta la corsa e possono essere programmate con profili complessi di velocità e forza del pistone. Ciò li rende essenziali per la forgiatura isotermica di superleghe aerospaziali, dove sono necessarie velocità di deformazione lente per evitare riscaldamento adiabatico e fessurazioni, e per operazioni a stampo aperto di grandi dimensioni. Le più grandi presse per forgiatura del mondo, inclusa la Pressa da 750 MN alla VSMPO-AVISMA in Russia – sono idraulici.

Cosa succede alla struttura del grano durante la forgiatura dell'acciaio

La superiorità meccanica della forgiatura rispetto alla fusione deriva direttamente dagli effetti della forgiatura sulla microstruttura interna dell'acciaio. Capire questo spiega perché i forgiati sono specificati per applicazioni critiche anche quando costano molto di più.

L'acciaio grezzo contiene una struttura a grani dendritici grossolani con segregazione chimica tra i bordi dei grani e i vuoti di ritiro interni o la porosità. Quando questo materiale viene forgiato, accadono diverse cose contemporaneamente:

• Affinamento del grano: I grani colati di grandi dimensioni vengono frantumati dalla deformazione plastica e quindi ricristallizzati in grani equiassici più piccoli e più uniformi durante e dopo la lavorazione a caldo. Grani più piccoli significano migliore tenacità e resistenza alla fatica.
• Chiusura del vuoto: La porosità interna e il micro-ritiro vengono compattati e saldati dalle sollecitazioni di compressione della forgiatura, in particolare nelle operazioni multi-passaggio a stampo aperto con elevati rapporti di riduzione.
• Flusso della fibra: Le inclusioni non metalliche e le traverse in carburo sono allungate e allineate con la direzione del flusso del metallo, creando un modello di flusso del grano. Quando lo stampo di forgiatura è progettato correttamente, questo flusso di fibre segue il contorno del pezzo e le linee di flusso dei grani corrono parallele all'asse di sollecitazione in servizio, migliorando significativamente la resistenza alla fatica rispetto a un grezzo lavorato a macchina in cui le linee di flusso sono tagliate.
• Omogeneizzazione: Il riscaldamento e la deformazione ripetuti distribuiscono gli elementi leganti in modo più uniforme, riducendo i gradienti compositivi che indeboliscono le strutture colate.

Un componente in acciaio ben forgiato può esibire resistenza alla fatica fino al 40% più elevata, resistenza alla trazione fino al 20% più elevata e tenacità agli urti nettamente superiore rispetto ad un componente fuso della stessa composizione nominale. In applicazioni come i carrelli di atterraggio degli aerei o gli alberi a gomiti delle automobili, dove il carico ciclico e i carichi d’urto occasionali sono fattori determinanti della progettazione, questi vantaggi non sono marginali.

Trattamento termico dopo la forgiatura: il completamento del ciclo metallurgico

Per la maggior parte dei pezzi fucinati in acciaio legato, l'operazione di forgiatura da sola non fornisce le proprietà meccaniche finali richieste. Il trattamento termico post-forgiatura è la fase che blocca la combinazione target di resistenza, durezza e tenacità.

Normalizzazione

Riscaldamento a 850–950°C e il raffreddamento ad aria affina la struttura del grano e omogeneizza la microstruttura dopo la forgiatura. La normalizzazione viene spesso specificata come trattamento di base per i pezzi forgiati di acciaio al carbonio e bassolegato prima della lavorazione finale e talvolta è l'unico trattamento termico richiesto per applicazioni a prestazioni inferiori.

Quench e Tempera (Q&T)

Per forgiati di acciai legati ad alte prestazioni, l'austenitizzazione (tipicamente 830–900°C ), tempra in acqua, olio o polimero e quindi rinvenimento a 450–680°C è il percorso standard per ottenere un'elevata resistenza con un'adeguata tenacità. Un forgiato in acciaio AISI 4340 in condizioni Q&T può raggiungere resistenze a trazione di 1.000–1.800 MPa a seconda della temperatura di rinvenimento, rendendolo adatto per componenti strutturali di aeromobili e parti di trasmissione per carichi pesanti.

Ricottura e riduzione dello stress

I pezzi fucinati di grandi dimensioni con geometria complessa possono trattenere notevoli sollecitazioni residue derivanti da un raffreddamento non uniforme dopo la forgiatura. Una ricottura antistress a 550–650°C — al di sotto della temperatura di trasformazione — riduce le tensioni residue senza modificare sostanzialmente la durezza, prevenendo distorsioni durante la lavorazione finale. Questo passaggio è una pratica standard per corpi valvola di grandi dimensioni, blocchi matrice e componenti di recipienti a pressione.

Controllo qualità e test nella forgiatura dell'acciaio

I pezzi fucinati in acciaio destinati ad applicazioni critiche sono sottoposti a un rigoroso regime di ispezione che copre sia la qualità superficiale che quella interna. I test specifici richiesti dipendono dallo standard di settore (ASTM, EN, JIS o specifiche specifiche del cliente), ma i seguenti sono ampiamente applicati:

• Test ad ultrasuoni (UT): Le onde sonore ad alta frequenza rilevano i difetti interni – crepe, vuoti, inclusioni – che sono invisibili sulla superficie. Necessario praticamente per tutti i pezzi fucinati di apparecchiature aerospaziali, nucleari e a pressione; i criteri di accettazione sono definiti per zona (ad esempio, nessuna indicazione superiore a 2 mm di foro a fondo piatto equivalente nella zona del foro).
• Ispezione con particelle magnetiche (MPI): Rileva cricche superficiali e vicine alla superficie negli acciai ferromagnetici magnetizzando la parte e applicando una sospensione di particelle ferrose. Standard per pezzi fucinati critici per la sicurezza automobilistica come i fusi a snodo e i mozzi delle ruote.
• Test di durezza: La durezza Brinell o Rockwell misurata su superfici lavorate conferma che il trattamento termico ha raggiunto l'intervallo di proprietà target.
• Prove di trazione e impatto: Test distruttivi su provini di prova forgiati separatamente o su prolungamenti forgiati sulla parte verificano la resistenza allo snervamento, la resistenza alla trazione, l'allungamento e l'energia di impatto con intaglio a V Charpy a temperature specificate.
• Controllo dimensionale: Verifica CMM (macchina di misura a coordinate) di tutte le dimensioni critiche rispetto al disegno tecnico, con completa tracciabilità dei dati di misurazione.

I test di macroincisione (taglio, lucidatura e incisione di una sezione trasversale di un pezzo forgiato con una soluzione acida diluita) rivelano le linee di flusso del grano, confermano che seguono lo schema previsto ed espongono qualsiasi segregazione interna, tubazione o giuntura che UT potrebbe non notare. Questo test è comunemente specificato per la qualificazione del primo articolo dei nuovi progetti di stampi.

Difetti comuni nei pezzi fucinati di acciaio e loro cause

Anche le operazioni di forgiatura ben controllate producono parti difettose. Riconoscere la causa principale di ciascun tipo di difetto è essenziale per correggere il processo prima che si accumulino grandi quantità di scarti.

Dove vengono utilizzate parti in acciaio forgiato: applicazioni industriali

I pezzi fucinati in acciaio si trovano praticamente in ogni settore in cui i componenti devono resistere a sollecitazioni elevate, carichi ripetuti o temperature elevate. I seguenti settori rappresentano la grande maggioranza della produzione globale di forgiatura:

Industria automobilistica

Il settore automobilistico consuma all’incirca Il 60% di tutti i pezzi fucinati prodotti a livello globale . Una tipica autovettura contiene oltre 250 componenti forgiati: alberi motore, bielle, alberi a camme, ingranaggi della trasmissione, fusi a snodo, mozzi delle ruote, pinze dei freni, bracci delle sospensioni e alloggiamenti dei giunti omocinetici. Il passaggio ai veicoli elettrici sta cambiando il mix – meno alberi motore e pistoni – ma sta aumentando la domanda di elementi strutturali di grandi dimensioni per custodie di batterie e alberi di motori elettrici.

Aerospaziale e Difesa

I pezzi fucinati aerospaziali sono soggetti ai più rigorosi requisiti di certificazione di materiali e processi di qualsiasi settore. I componenti strutturali della cellula – longheroni delle ali, telai della fusoliera, montanti del carrello di atterraggio – e i componenti del motore – dischi del compressore, dischi della turbina, alberi – sono quasi esclusivamente forgiati. Contiene un unico aereo commerciale wide-body oltre 1.500 pezzi forgiati , molti dei quali sono pezzi di grandi dimensioni in alluminio o titanio piuttosto che in acciaio, ma i pezzi forgiati in acciaio ad alta resistenza dominano nei carrelli di atterraggio e nei sistemi di attuazione.

Produzione di petrolio, gas ed energia

Flange di recipienti a pressione, corpi di valvole, raccordi di tubazioni, componenti di teste di pozzo e rotori di turbine sono applicazioni di forgiatura critiche nel settore energetico. Queste parti funzionano in ambienti ad alta pressione, alta temperatura e spesso corrosivi dove la porosità della fusione rappresenterebbe un rischio inaccettabile. I grandi pezzi fucinati dei rotori delle turbine per le centrali elettriche a vapore possono pesare oltre 200 tonnellate dopo la lavorazione finale e richiedono mesi di forgiatura, trattamento termico e test prima della consegna.

Attrezzature per l'edilizia e l'estrazione mineraria

Le maglie dei cingoli, le ruote dentate, i denti delle benne, le punte delle perforatrici da roccia e i perni strutturali nelle attrezzature pesanti per l'edilizia e l'estrazione mineraria fanno affidamento sull'acciaio forgiato per la sua resistenza agli urti e all'abrasione. I carichi dinamici estremamente elevati riscontrati da questi componenti (il dente di una benna di un escavatore di grandi dimensioni può assorbire decine di migliaia di cicli di impatto per turno) rendono la robustezza superiore dei forgiati essenziale per una durata di servizio accettabile.

Sviluppi moderni nella tecnologia della forgiatura dell'acciaio

La fisica fondamentale della forgiatura dell’acciaio non è cambiata – il metallo scorre ancora sotto pressione quando riscaldato – ma la tecnologia che circonda il processo ha fatto notevoli progressi negli ultimi due decenni.

Simulazione dell'analisi degli elementi finiti (FEA). del processo di forgiatura, utilizzando software come Deform, FORGE o Simufact, consente agli ingegneri di prevedere il flusso del metallo, la distribuzione delle deformazioni, la sollecitazione dello stampo e le potenziali posizioni dei difetti prima di tagliare un singolo stampo. Ciò ha ridotto drasticamente il numero di iterazioni di prova degli stampi necessarie per nuove parti complesse, riducendo i tempi e i costi di sviluppo degli stampi. 30-50% in molti casi.

Presse idrauliche e servomeccaniche servocomandate consentono profili di velocità del pistone programmabili, consentendo la forgiatura a caldo e isotermica di materiali che in precedenza richiedevano attrezzature dedicate o non erano affatto realizzabili nella forgiatura a stampo. Il pistone può essere rallentato nelle fasi critiche per controllare la generazione di calore e il flusso del metallo, oppure accelerato per ottimizzare il tempo di ciclo nelle operazioni meno sensibili.

Celle di forgiatura automatizzate La combinazione di riscaldatori a induzione, movimentazione robotizzata delle billette, sistemi di trasferimento pressa multiasse e ispezione visiva in linea hanno reso possibile la gestione di linee di forgiatura a stampo chiuso di grandi volumi con una manodopera diretta minima. Una moderna linea di forgiatura automobilistica potrebbe avere un operatore che supervisiona da quattro a sei presse , con controllo qualità gestito da scansione laser e sistemi di visione artificiale a fine linea.

Forgiatura di precisione a forma quasi netta — la produzione di parti così vicine alla geometria finale che la lavorazione è ridotta a un leggero passaggio di finitura solo sulle superfici funzionali — è sempre più comune per gli ingranaggi e i componenti dei cuscinetti automobilistici. Questo approccio riduce i tempi di lavorazione, migliora l'utilizzo del materiale e preserva il benefico flusso dei grani che altrimenti la lavorazione distruggerebbe sulla superficie del pezzo.
