Quali leghe ci sono nell'acciaio? Una guida completa alla composizione dell'acciaio

Quali leghe ci sono nell'acciaio? La risposta diretta

L'acciaio è fondamentalmente una lega di ferro e carbonio , ma i moderni gradi di acciaio contengono un'ampia gamma di elementi di lega aggiuntivi che ne definiscono le proprietà meccaniche, termiche e chimiche. Gli elementi di lega più comuni presenti nell'acciaio includono carbonio (C), manganese (Mn), silicio (Si), cromo (Cr), nichel (Ni), molibdeno (Mo), vanadio (V), tungsteno (W), cobalto (Co), rame (Cu), titanio (Ti), niobio (Nb) e boro (B). Ogni elemento viene aggiunto in quantità precise, a volte fino allo 0,001% in peso, per ottenere caratteristiche prestazionali mirate.

L'acciaio al carbonio semplice contiene solo ferro, carbonio e tracce di impurità. L'acciaio legato, invece, è intenzionalmente arricchito con uno o più di questi elementi. Il materiale risultante può essere progettato per garantire durezza estrema, resistenza alla corrosione, stabilità alle alte temperature o tenacità superiore, rendendo gli acciai legati il ​​materiale preferito nei settori aerospaziale, automobilistico, energetico e dell'industria pesante. Dentro forgiatura dell'acciaio Nello specifico, la chimica della lega di un tipo di acciaio determina direttamente il modo in cui risponde al calore, alla deformazione e al trattamento termico post-forgiatura.

Carbonio: l'elemento di lega principale in ogni grado di acciaio

Il carbonio è l'elemento determinante che trasforma il ferro puro in acciaio. Il suo contenuto, in genere compreso tra dallo 0,02% al 2,14% in peso , ha un effetto più drammatico sulle proprietà dell'acciaio rispetto a qualsiasi altro singolo elemento. L’aumento del contenuto di carbonio aumenta la durezza e la resistenza alla trazione ma riduce la duttilità e la saldabilità.

L'acciaio è classificato in tre grandi categorie in base al contenuto di carbonio:

• Acciaio a basso tenore di carbonio (acciaio dolce): 0,05%–0,30% di carbonio. Altamente duttile, facile da saldare, comunemente utilizzato in applicazioni strutturali e lamiera.
• Acciaio a medio carbonio: 0,30%–0,60% di carbonio. Resistenza e duttilità bilanciate, ampiamente utilizzate in alberi, ingranaggi e pezzi forgiati che richiedono una durezza moderata.
• Acciaio ad alto tenore di carbonio: 0,60%–1,00% di carbonio. Elevata durezza e resistenza all'usura, utilizzata in utensili da taglio, molle e fili ad alta resistenza.
• Acciaio ad altissimo tenore di carbonio: 1,00%–2,14% di carbonio. Estremamente duro ma fragile; utilizzato in applicazioni di taglio specializzate e nella produzione storica di lame.

Nella forgiatura dell'acciaio, il contenuto di carbonio viene selezionato attentamente perché gli acciai ad alto contenuto di carbonio richiedono un controllo più rigoroso della temperatura durante il processo di forgiatura. Ad esempio, i gradi a medio carbonio come AISI 1040 o 1045 sono tra gli acciai forgiati più comunemente perché offrono resistenza sufficiente per componenti meccanici pur rimanendo lavorabili a temperature di forgiatura comprese tra 1100°C e 1250°C.

Manganese: l'elemento legante di base essenziale

Il manganese è presente praticamente in tutti i tipi di acciaio commerciali, tipicamente in concentrazioni comprese tra 0,25% e 1,65% . Svolge diverse funzioni metallurgiche critiche che spesso vengono trascurate proprio perché operano in background.

Il manganese agisce come disossidante durante la produzione dell'acciaio, combinandosi con l'ossigeno e lo zolfo per formare inclusioni stabili che galleggiano fuori dalla fusione. Senza manganese, lo zolfo formerebbe solfuro di ferro ai bordi dei grani, provocando un fenomeno chiamato hot shortness, una fragilità catastrofica che si verifica a temperature elevate e rende l’acciaio inadatto ai processi di lavorazione a caldo come la forgiatura. Formando invece solfuro di manganese (MnS), l'acciaio rimane lavorabile anche alle temperature di forgiatura.

Oltre al suo ruolo nella lavorabilità a caldo, il manganese aumenta anche la temprabilità, il che significa che l'acciaio può essere indurito più profondamente attraverso il trattamento termico. Un acciaio con l'1,5% di manganese, come AISI 1541, ha una temprabilità sostanzialmente migliore rispetto a un acciaio comparabile con solo lo 0,5% di manganese. Gli acciai ad alto contenuto di manganese (acciaio Hadfield, 11%–14% Mn) sono un caso estremo: diventano eccezionalmente tenaci e induriscono rapidamente sotto carico d'urto, rendendoli utili per frantoi, attrezzature minerarie e passaggi ferroviari.

Cromo: la lega che rende l'acciaio inossidabile

Il cromo è probabilmente l'elemento legante più conosciuto nell'acciaio, principalmente per il suo ruolo nell'acciaio inossidabile. Un contenuto di cromo di almeno il 10,5% provoca la formazione di uno strato passivo di ossido di cromo sulla superficie dell'acciaio, garantendo una robusta resistenza alla corrosione in un'ampia gamma di ambienti. I gradi di acciaio inossidabile come 304 (18% Cr, 8% Ni) e 316 (16% Cr, 10% Ni, 2% Mo) sono i materiali di riferimento nella lavorazione alimentare, nei dispositivi medici e nelle attrezzature marine.

Tuttavia, i contributi del cromo vanno ben oltre la resistenza alla corrosione. Anche a concentrazioni inferiori, comprese tra lo 0,5% e il 3,0%, il cromo aumenta significativamente la temprabilità, la resistenza all'usura e la resistenza alle alte temperature. Il cromo forma carburi duri nella matrice dell'acciaio, che resistono all'abrasione e mantengono la durezza a temperature di servizio elevate. Ciò rende gli acciai legati contenenti cromo molto apprezzati negli acciai per utensili e per cuscinetti. Ad esempio, l’AISI52100, l’acciaio per cuscinetti più utilizzato a livello globale, contiene circa l’1,5% di cromo, che contribuisce alla distribuzione fine del carburo responsabile della sua eccezionale resistenza alla fatica da contatto.

Nelle applicazioni di forgiatura dell'acciaio, gli acciai al cromo-molibdeno (Cr-Mo) come AISI4130 e 4140 sono ampiamente utilizzati per recipienti a pressione forgiati, alberi di trasmissione e componenti strutturali. La combinazione di cromo e molibdeno conferisce a questi acciai una temprabilità e una tenacità superiori dopo il trattamento termico di tempra e rinvenimento, rendendo le parti forgiate Cr-Mo altamente affidabili sotto carico ciclico.

Nichel: robustezza e prestazioni alle basse temperature

Il nichel è uno dei pochi elementi leganti che migliora la tenacità senza ridurre significativamente la duttilità. Stabilizza la fase austenite, affina la struttura del grano e abbassa la temperatura di transizione da duttile a fragile, una proprietà di fondamentale importanza per i componenti in acciaio che operano in ambienti sotto zero come serbatoi di stoccaggio criogenici, infrastrutture polari e attrezzature di perforazione nell'Artico.

A concentrazioni di 1,0%–4,0% , il nichel aumenta sostanzialmente la resilienza, in particolare alle basse temperature. I gradi di acciaio al nichel come ASTM A203 (con 2,25% o 3,5% Ni) sono progettati specificamente per recipienti a pressione in servizio a bassa temperatura. A concentrazioni ancora più elevate, gli acciai Maraging (18% Ni) raggiungono carichi di snervamento superiori a 2000 MPa pur mantenendo una buona tenacità alla frattura: una combinazione praticamente impossibile da ottenere con il solo carbonio.

Il nichel è anche uno stabilizzante chiave negli acciai inossidabili austenitici, controbilanciando la tendenza del cromo a promuovere la ferrite. L'equilibrio ferro-cromo-nichel in qualità come 304 e 316 crea una microstruttura completamente austenitica che rimane non magnetica e altamente resistente alla corrosione anche a temperature criogeniche.

Dal punto di vista della forgiatura dell'acciaio, le leghe contenenti nichel come AISI4340 (acciaio Ni-Cr-Mo) sono tra i gradi ad alte prestazioni più comunemente forgiati. I componenti forgiati 4340 (alberi a gomiti, parti del carrello di atterraggio, assali per carichi pesanti) beneficiano del contributo di tenacità del nichel, soprattutto dopo l'indurimento e il rinvenimento.

Molibdeno: temprabilità, resistenza al creep e resistenza al caldo

Il molibdeno è uno degli agenti di temprabilità più efficaci negli acciai legati, attivo anche a concentrazioni basse come 0,15%–0,30% . La sua influenza sulla temprabilità per unità di peso è circa cinque volte maggiore di quella del cromo. Ciò significa che piccole aggiunte di molibdeno possono sostituire aggiunte significativamente più grandi di cromo o manganese, rendendolo economicamente prezioso nella progettazione dell'acciaio.

Il molibdeno inoltre sopprime l'infragilimento da rinvenimento, un fenomeno per cui alcuni acciai legati diventano fragili dopo essere stati rinvenuti nell'intervallo di temperature compreso tra 375°C e 575°C. Inibendo questo meccanismo di infragilimento, il molibdeno consente ai produttori di acciaio di temprare in modo sicuro gli acciai contenenti cromo fino a raggiungere una tenacità ottimale senza il rischio di frattura fragile in servizio.

A concentrazioni più elevate, il molibdeno migliora notevolmente la resistenza al creep, ovvero la capacità di resistere alla deformazione lenta sotto stress prolungato a temperature elevate. Gli acciai al cromo-molibdeno e al cromo-molibdeno-vanadio utilizzati nelle caldaie delle centrali elettriche, nelle condotte del vapore e nei componenti delle turbine contengono tipicamente lo 0,5%–1,0% di Mo, consentendo un servizio a lungo termine a temperature superiori a 500°C.

Nel contesto della forgiatura dell'acciaio, le qualità contenenti molibdeno come 4140 (0,15%–0,25% Mo) e 4340 (0,20%–0,30% Mo) sono scelte standard per parti forgiate critiche. Il contenuto di molibdeno garantisce che i pezzi fucinati di grande sezione trasversale possano essere induriti durante il trattamento termico, producendo proprietà meccaniche costanti dalla superficie al nucleo di pezzi fucinati pesanti come telai di presse, assali ferroviari e componenti di giacimenti petroliferi.

Vanadio: raffinazione del grano e indurimento dovuto alle precipitazioni

Il vanadio viene utilizzato in concentrazioni tipicamente comprese tra 0,05% e 0,30% , tuttavia la sua influenza sulla microstruttura dell'acciaio è sproporzionata rispetto alla sua quantità. Forma carburi e nitruri estremamente stabili – carburo di vanadio (VC) e nitruro di vanadio (VN) – che fissano i bordi dei grani e inibiscono la crescita dei grani durante la lavorazione a caldo e il trattamento termico. Il risultato è una granulometria più fine, che migliora contemporaneamente sia la resistenza che la tenacità.

Il vanadio è un elemento fondamentale negli acciai microlegati (chiamati anche acciai bassolegati ad alta resistenza o acciai HSLA), dove il suo effetto di rafforzamento delle precipitazioni consente di raggiungere carichi di snervamento di 500–700 MPa senza tempra e rinvenimento convenzionali. Ciò è commercialmente significativo perché gli acciai HSLA possono essere laminati o forgiati direttamente fino alle loro proprietà finali senza ulteriore trattamento termico, riducendo i costi di produzione.

Negli acciai per utensili, il vanadio viene utilizzato a concentrazioni più elevate, comprese tra l'1% e il 5%, per produrre carburi di vanadio duri che migliorano notevolmente la resistenza all'usura. I gradi di acciaio rapido come M2 contengono circa l'1,8% di vanadio, contribuendo alla loro capacità di mantenere la durezza di taglio a temperature fino a 600°C generate durante la lavorazione.

Per le operazioni di forgiatura dell'acciaio, i gradi microlegati di vanadio rappresentano un significativo vantaggio in termini di efficienza. Le parti automobilistiche forgiate come bielle e alberi motore realizzati in acciai microlegati al vanadio possono essere raffreddate ad aria direttamente dalla pressa di forgiatura, evitando completamente il costoso ciclo di tempra e rinvenimento pur ottenendo le proprietà meccaniche richieste.

Silicio: disossidazione e proprietà elastiche

Il silicio è presente praticamente in tutti i tipi di acciaio come residuo del processo di produzione dell'acciaio, tipicamente a livelli di 0,15%–0,35% negli acciai strutturali. Il suo ruolo principale è quello di disossidante: il silicio ha una forte affinità per l'ossigeno, formando inclusioni di biossido di silicio (SiO₂) che vengono rimosse durante la raffinazione, risultando in un acciaio più pulito e più resistente.

A concentrazioni più elevate di silicio, comprese tra 0,5% e 2,0%, il silicio aumenta il limite elastico dell'acciaio e la resistenza alla fatica. Questa proprietà viene sfruttata negli acciai per molle, dove qualità come SAE 9260 (1,8%–2,2% Si) utilizzano il contributo del silicio per mantenere un'elevata resistenza allo snervamento e resistere alla deformazione permanente sotto carico ciclico. Le molle delle valvole, le molle delle sospensioni e i fermagli dei binari si affidano agli acciai per molle al silicio-manganese per la loro capacità di assorbire impatti ripetuti senza assestarsi.

Il silicio svolge anche un ruolo specializzato negli acciai elettrici (acciai per trasformatori), dove concentrazioni dell'1% –4% di Si riducono drasticamente le perdite di energia dovute a correnti parassite e isteresi. L'acciaio al silicio a grani orientati, il materiale centrale dei trasformatori elettrici, utilizza circa il 3,2% di Si per ottenere proprietà magnetiche altamente direzionali.

Tungsteno e cobalto: elementi essenziali dell'acciaio per utensili ad alta velocità

Il tungsteno e il cobalto sono principalmente associati agli acciai per utensili ad alta velocità e alle leghe speciali progettate per condizioni operative estreme. Il tungsteno forma carburi di tungsteno molto duri e stabili che mantengono la loro durezza a temperature elevate, rendendo gli acciai per utensili con cuscinetti di tungsteno in grado di eseguire operazioni di taglio a velocità che farebbero perdere la tempra e ammorbidire i normali acciai per utensili al carbonio.

Il classico acciaio rapido T1 contiene 18% tungsteno , insieme al 4% di cromo, 1% di vanadio e 0,7% di carbonio. Questa composizione di lega produce un utensile che mantiene la durezza di taglio superiore a 60 HRC a temperature fino a 550°C. Lo sviluppo degli acciai rapidi della serie M ha sostituito gran parte del tungsteno con molibdeno (fino al 9,5% di Mo in M1), offrendo prestazioni equivalenti a un costo della lega inferiore.

Il cobalto, a concentrazioni del 5% –12%, aumenta ulteriormente la durezza a caldo degli acciai rapidi aumentando la resistenza della matrice al rammollimento al calore rosso. Gradi come M42 (8% Co) e T15 (5% Co) vengono utilizzati per le operazioni di taglio più impegnative, tra cui la tornitura dura e i tagli interrotti in materiali difficili come le leghe di titanio e gli acciai temprati. Il cobalto è presente anche negli acciai Maraging al 7%–12%, dove migliora il meccanismo di indurimento per precipitazione che fornisce una resistenza ultraelevata.

Titanio, niobio e boro: elementi di microlega con impatto fuori misura

Alcune delle più potenti aggiunte di lega all'acciaio operano a concentrazioni a livello di tracce, ma la loro influenza sulle proprietà è significativa e ben documentata.

Titanio

Il titanio viene utilizzato a concentrazioni di 0,01%–0,10% come un forte formatore di carburi e nitruri. Negli acciai inossidabili, le aggiunte di titanio (acciaio inossidabile di grado 321) stabilizzano la lega contro la sensibilizzazione, una forma di impoverimento del cromo ai bordi dei grani che si verifica durante la saldatura e porta alla corrosione intergranulare. Negli acciai HSLA, il titanio affina la dimensione del grano e contribuisce al rafforzamento delle precipitazioni, simile al vanadio ma operante a concentrazioni ancora più basse.

Niobio (Colombio)

Il niobio viene utilizzato a concentrazioni basse come 0,02%–0,05% ed è forse l'elemento di microlega più conveniente disponibile. Anche a questi livelli di tracce, il niobio ritarda significativamente la crescita dei grani di austenite durante la laminazione a caldo e la forgiatura, producendo strutture di grani ferritici più fini nel prodotto finito. La dimensione della grana più fine si traduce direttamente in una migliore resistenza allo snervamento e una resistenza agli urti superiore alle basse temperature: una combinazione di proprietà critiche per gli acciai per tubazioni, gli acciai strutturali offshore e le piastre dei recipienti a pressione. I moderni gradi per tubazioni come API X70 e X80 fanno molto affidamento sulla microlega di niobio per raggiungere le specifiche di resistenza e tenacità richieste.

Boro

Il boro è unico tra gli elementi di lega perché è efficace a concentrazioni notevolmente basse di solo 0,0005%–0,003% (da 5 a 30 parti per milione). A questi livelli in tracce, il boro si segrega ai bordi del grano dell’austenite e aumenta notevolmente la temprabilità ritardando la nucleazione della ferrite e della perlite durante il raffreddamento. Un'aggiunta di 30 ppm di boro a un acciaio a medio carbonio può aumentare la temprabilità con la stessa efficacia di un'aggiunta di cromo dello 0,5%–1,0%. Gli acciai trattati al boro sono ampiamente utilizzati negli elementi di fissaggio forgiati prodotti in serie, dove la loro eccellente temprabilità consente alle sezioni trasversali più piccole di essere completamente indurite in acqua, riducendo i costi della lega pur mantenendo la resistenza.

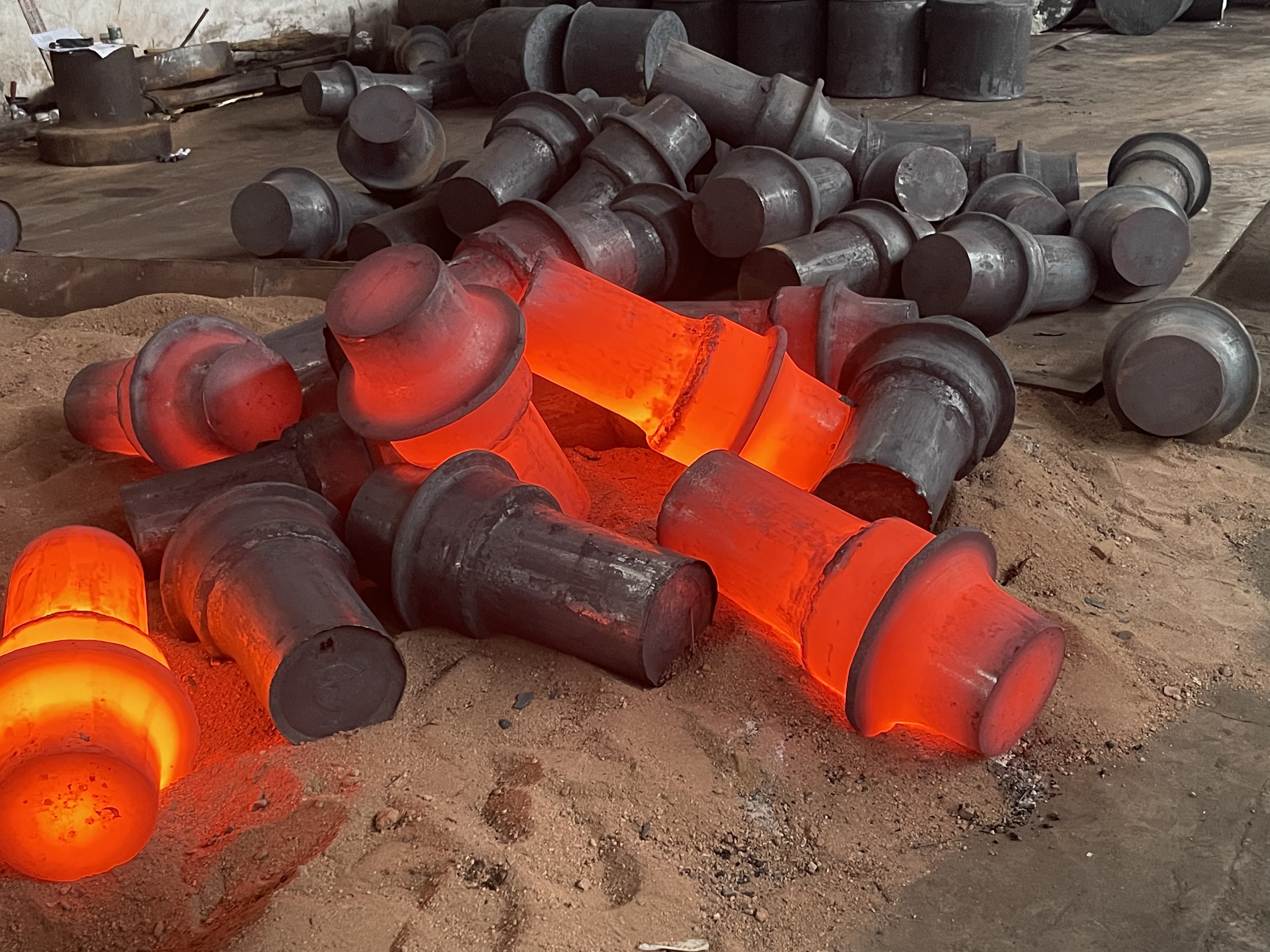

Come gli elementi leganti influenzano il comportamento della forgiatura dell'acciaio

La forgiatura dell’acciaio non è semplicemente una questione di riscaldamento e martellatura. La chimica della lega dell'acciaio controlla fondamentalmente il comportamento del metallo durante ogni fase del processo di forgiatura: dal riscaldamento della billetta al riempimento dello stampo e dal raffreddamento al trattamento termico finale.

Fucinabilità e lavorabilità a caldo

La forgiabilità si riferisce alla facilità con cui un acciaio può essere deformato nella forma desiderata senza rompersi o strapparsi. Gli acciai semplici a basso tenore di carbonio (ad esempio AISI1020) hanno un'eccellente forgiabilità perché sono morbidi, duttili e hanno ampie finestre di temperatura di lavorazione a caldo. All'aumentare del contenuto di lega, in particolare con livelli elevati di cromo, tungsteno o carbonio, la forgiabilità diminuisce perché i carburi e gli elementi intermetallici della lega limitano il flusso plastico. Gli acciai per utensili come D2 (12% Cr, 1,5% C) richiedono un controllo molto preciso della temperatura durante la forgiatura per evitare fessurazioni superficiali.

Intervallo di temperature di forgiatura

Ciascuna lega di acciaio ha un intervallo di temperature di forgiatura consigliato. Il superamento del limite superiore provoca la fusione dei bordi dei grani (fusione incipiente) e danni irreversibili. Scendere al di sotto del limite inferiore aumenta il rischio di forgiatura nella regione a due fasi, causando lacerazioni interne. Intervalli tipici di temperature di forgiatura per tipo di lega:

Trattamento termico post-forgiatura e chimica delle leghe

La maggior parte dei pezzi fucinati in acciaio legato vengono sottoposti a trattamento termico dopo la forgiatura per ottenere le proprietà meccaniche finali. La chimica della lega determina quale ciclo di trattamento termico è appropriato e come risponderà l'acciaio. Le leghe ad alta temprabilità come la 4340 possono essere temprate in olio da temperature di austenitizzazione intorno a 830°C e quindi rinvenute a 200°C–600°C per ottenere combinazioni specifiche di durezza, resistenza alla trazione e resilienza agli urti. Il contenuto di nichel, cromo e molibdeno nel 4340 garantisce che anche i pezzi fucinati a sezione pesante con sezioni trasversali superiori a 100 mm raggiungano un incrudimento costante, mentre gli acciai al carbonio semplici mostrerebbero un calo significativo della durezza dalla superficie al centro nella stessa dimensione della sezione.

Gradi comuni di leghe di acciaio e loro composizioni elementari

Comprendere i gradi specifici e le relative composizioni delle leghe colma il divario tra teoria e pratica. La tabella seguente riassume la composizione chimica degli acciai strutturali e legati ampiamente utilizzati, molti dei quali sono fondamentali nell'industria della forgiatura dell'acciaio.

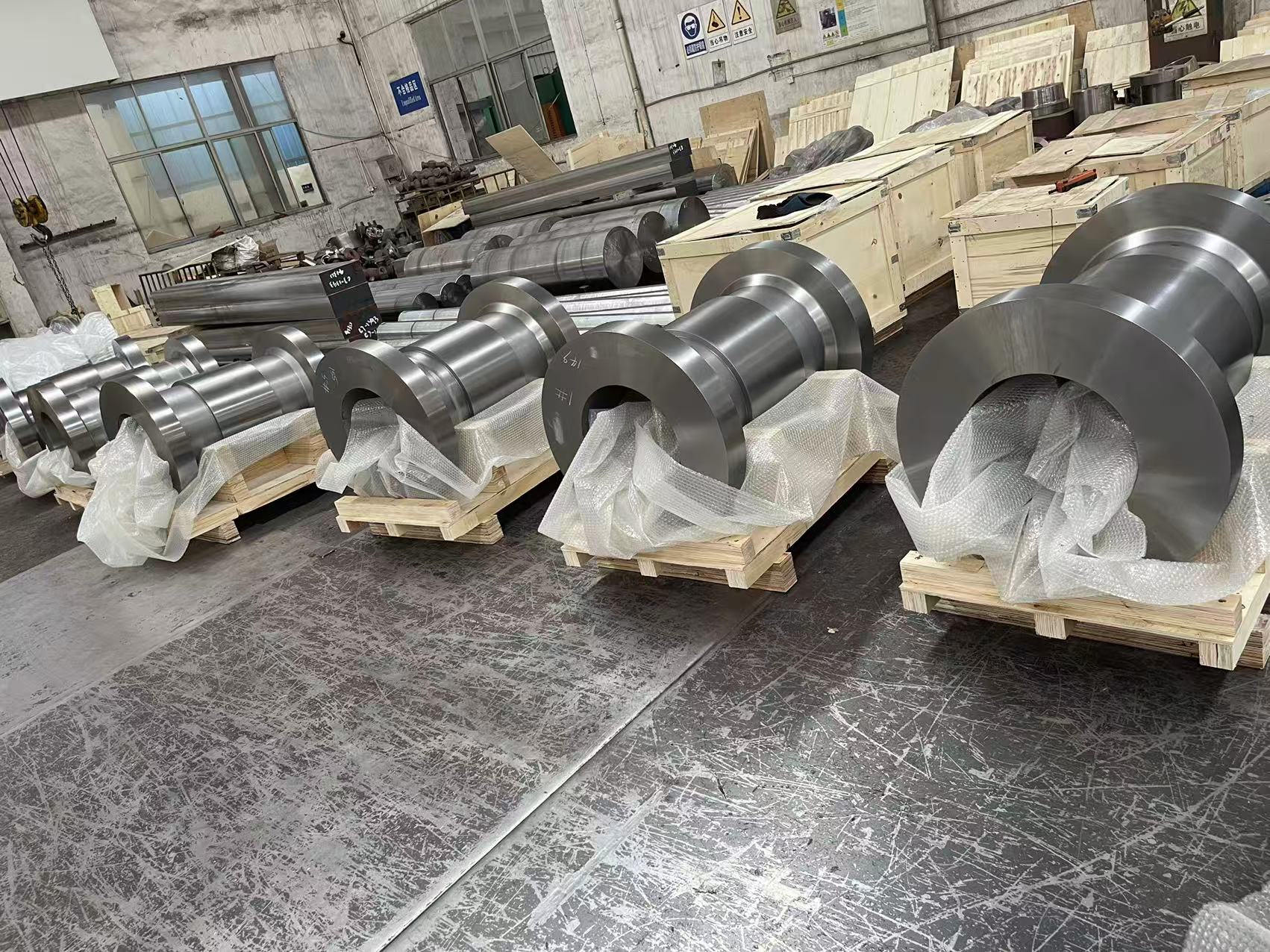

Scegliere l'acciaio legato giusto per i componenti forgiati

La scelta dell'acciaio legato giusto per un'applicazione di forgiatura è una decisione ingegneristica che implica molteplici variabili. Il processo prevede il bilanciamento dei requisiti prestazionali in servizio con forgiabilità, trattabilità termica, lavorabilità, saldabilità e costi. Raramente esiste un unico acciaio “migliore” per una determinata applicazione: la scelta dipende dalla combinazione specifica di sollecitazioni, temperature e ambienti che il componente incontrerà.

Le considerazioni chiave nella selezione delle leghe per i componenti forgiati includono:

• Dimensioni della sezione e temprabilità: I pezzi fucinati di grande sezione trasversale richiedono leghe ad alta temprabilità. L'AISI 4340 con la sua combinazione Ni-Cr-Mo è comunemente specificato per componenti con sezioni critiche superiori a 75 mm perché mantiene la tempra completa nelle sezioni pesanti.
• Vita a fatica: I componenti soggetti a carico ciclico – alberi motore, bielle, assi – beneficiano di acciai legati a grana fine con contenuto di inclusioni controllato. Le pratiche di degassificazione sotto vuoto e acciaio pulito combinate con microleghe di vanadio o niobio producono una durata a fatica più lunga.
• Servizio a temperatura elevata: Se la parte forgiata funzionerà a temperature superiori a 400°C (dischi di turbine, corpi di valvole, collettori di scarico), sono necessari gradi di cromo-molibdeno-vanadio o forgiati in superleghe a base di nichel per resistere allo scorrimento viscoso e mantenere la resistenza.
• Resistenza alla corrosione: Gli ambienti di lavorazione marina o chimica richiedono forgiati in acciaio inossidabile. L'acciaio inossidabile di grado 316 è preferito rispetto al 304 in ambienti ricchi di cloruro a causa del suo contenuto di molibdeno, che riduce sostanzialmente la suscettibilità alla corrosione per vaiolatura.
• Costo e disponibilità: Le leghe contenenti elevati livelli di nichel, cobalto o molibdeno comportano notevoli sovrapprezzi di costo. Gli ingegneri spesso valutano se un grado meno legato con un trattamento termico modificato può soddisfare le specifiche o se gli acciai HSLA microlegati possono eliminare del tutto il trattamento termico post-forgiatura.

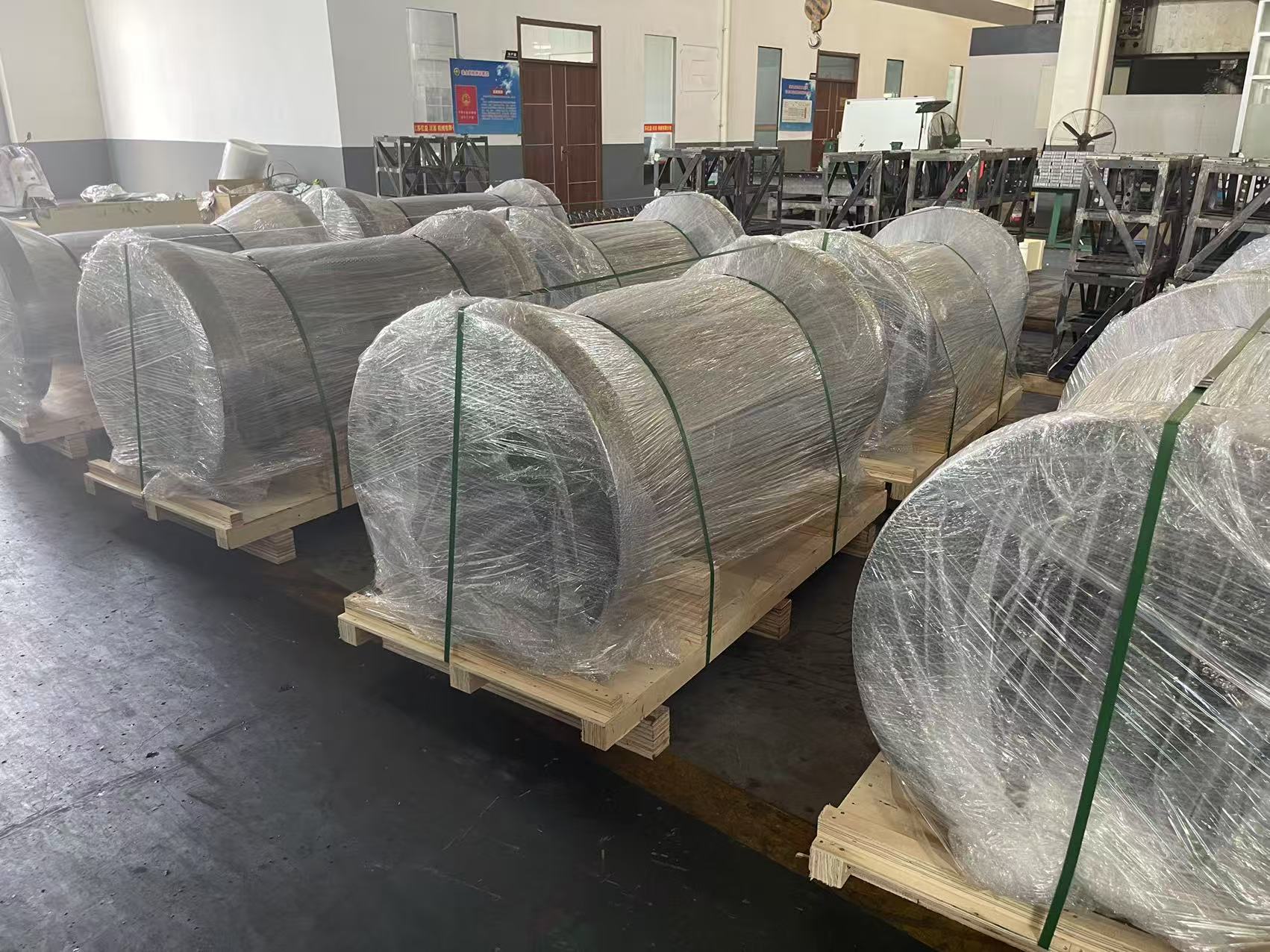

La capacità del settore della forgiatura dell'acciaio di produrre parti con proprietà meccaniche costanti su volumi di produzione elevati dipende direttamente da una chimica delle leghe ben controllata combinata con una gestione disciplinata del processo di forgiatura. I moderni strumenti di simulazione consentono agli ingegneri della forgiatura di modellare il flusso del metallo, la storia della temperatura e la struttura finale del grano prima che un singolo stampo venga tagliato, utilizzando come input il comportamento termodinamico e meccanico noto della lega. Questa capacità rende la selezione delle leghe una scienza sempre più precisa piuttosto che un esercizio empirico di tentativi ed errori.
