Che tipo di lega è l'acciaio? La risposta diretta
L'acciaio è fondamentalmente un lega ferro-carbonio , dove il contenuto di carbonio varia dallo 0,02% al 2,14% in peso. Quella stretta fascia di carbonio trasfoma la ghisa, altrimenti fragile, in un materiale capace di attraversare ponti, ospitare turbine e formare la spina dorsale delle moderne infrastrutture. Al di là di questa combinazione di base ferro-carbonio, Acciaio legato introduce ulteriori elementi di lega – come manganese, cromo, nichel, molibdeno, vanadio e silicio – per progettare specifiche proprietà meccaniche, termiche e chimiche che il semplice acciaio al carbonio semplicemente non può raggiungere.
Il termine "acciaio legato" è sia preciso che ampio. Nel senso metallurgico più stretto, tutto l'acciaio è una lega perché contiene almeno due elementi. Ma nella pratica industriale, "acciaio legato" si riferisce specificamente agli acciai in cui l'aggiunta deliberata di uno o più elementi leganti spinge le prestazioni oltre i gradi standard di acciaio al carbonio. Quando questo materiale viene modellato attraverso la forza di compressione mentre è caldo o freddo, il risultato è Acciaio legato forgings — componenti apprezzati per il flusso direzionale dei grani, la tenacità superiore e la resistenza alla fatica in ambienti di servizio impegnativi.
Come l'acciaio è classificato come lega
I metallurgisti classificano le leghe in base al metallo di base e alla natura degli elementi aggiuntivi. L'acciaio rientra nella famiglia più ampia dei leghe ferrose — leghe in cui il ferro è l'elemento dominante. All’interno delle leghe ferrose, il contenuto di carbonio traccia la prima grande linea di demarcazione:
All'interno della famiglia degli acciai, l'American Iron and Steel Institute (AISI) e la Society of Automobilistico Engineers (SAE) mantengono un sistema di designazione ampiamente adottato. Gli acciai al carbonio trasportano basse concentrazioni di elementi leganti, mentre gli acciai legati superano deliberatamente le seguenti concentrazioni soglia (come definite dall'AISI) per ogni singolo elemento: 1,65% manganese, 0,60% silicio o 0,60% rame o includere quantità minime specificate di alluminio, cromo, cobalto, niobio, molibdeno, nichel, titanio, tungsteno, vanadio o zirconio.
Questa classificazione è estremamente importante nell'approvvigionamento, nella qualificazione delle procedure di saldatura, nella pianificazione del trattamento termico e nella produzione di Forgiati in acciaio legato . Un'officina di forgiatura che acquista acciaio legato 4340 (un grado di nichel-cromo-molibdeno) deve trattarlo in modo molto diverso da un semplice acciaio al carbonio 1045 in termini di temperature di preriscaldamento, mezzi di raffreddamento e cicli di rinvenimento.
| Acciaio Category | Contenuto di carbonio | Elementi chiave di lega | Applicazioni tipiche |
|---|---|---|---|
| Acciaio a basso tenore di carbonio | 0,02%–0,30% | Mn, sì (minore) | Lamiere, fili, travi strutturali |
| Acciaio a medio tenore di carbonio | 0,30%–0,60% | Mn, sì | Alberi, ingranaggi, ruote ferroviarie |
| Acciaio ad alto tenore di carbonio | 0,60%–2,14% | Mn, sì | Molle, utensili da taglio, filo armonico |
| Acciaio bassolegato | 0,10%–0,50% | Cr, Ni, Mo, V (<5% totale) | Recipienti a pressione, condutture, pezzi fucinati di acciaio legato |
| Acciaio altolegato (ad es. inossidabile) | Varia | Cr (>10,5%), Ni, Mo | Attrezzature alimentari, dispositivi medici, nautica |
Ciò che ogni elemento legante fa effettivamente all'acciaio
Per capire perché l'acciaio è formulato in un certo modo è necessario sapere il contributo di ciascun elemento. Questa conoscenza è particolarmente rilevante per Forgiati in acciaio legato , dove la microstruttura finale dipende dalla chimica della lega che interagisce con la temperatura di forgiatura, il rapporto di riduzione e il successivo trattamento termico.
Carbon
L'elemento più influente. Ogni aumento dello 0,10% del carbonio aumenta la resistenza alla trazione di circa 65–70 MPa riducendo al contempo la duttilità. Il carbonio forma carburo di ferro (Fe3C, cementite), che indurisce la matrice. A livelli più alti, la saldabilità e la resistenza agli urti diminuiscono drasticamente.
Manganese
Presente praticamente in tutti gli acciai commerciali allo 0,30%–1,80%. Il manganese desolfora la fusione, prevenendo la mancanza di calore. Aumenta inoltre la temprabilità (la profondità alla quale l'acciaio può essere indurito) rendendolo indispensabile nelle qualità di acciaio legato strutturale e nei pezzi forgiati pesanti.
Cromo
Aggiunto dallo 0,50% in su per temprabilità e resistenza all'usura. A livelli superiori al 10,5%, il cromo forma uno strato di ossido passivo autoriparante, definendo l'acciaio inossidabile. Negli acciai per utensili e negli acciai per stampi, i carburi di cromo forniscono un'eccezionale resistenza all'abrasione. Comune nell'acciaio per cuscinetti 52100 e nell'acciaio per utensili H13.
Nichel
Il nichel rafforza la ferrite senza ridurre la tenacità, una combinazione rara. È particolarmente efficace a temperature inferiori allo zero, motivo per cui gli acciai legati al nichel (ad esempio acciaio al 9% Ni) vengono utilizzati per lo stoccaggio del gas liquefatto a -196°C. Dentro Acciaio legato forgings per i carrelli di atterraggio aerospaziali o le applicazioni di difesa, è comune un contenuto di nichel compreso tra 1,8% e 4,0% (come in 4340 e 300M).
Molibdeno
Anche piccole aggiunte (0,15%–0,30%) migliorano notevolmente la temprabilità e prevengono l'infragilimento da rinvenimento, la perdita di tenacità che si verifica quando alcuni acciai legati vengono mantenuti o raffreddati lentamente a una temperatura compresa tra 250°C e 400°C. Il molibdeno migliora anche la resistenza alle temperature elevate, rendendolo essenziale negli acciai resistenti al creep per le apparecchiature di produzione di energia.
Vanadio
Un raffinatore di grano. I carburi e i nitruri di vanadio fissano i bordi del grano dell'austenite durante la lavorazione a caldo e il trattamento termico, mantenendo la microstruttura fine. La dimensione della grana fine migliora contemporaneamente sia la resistenza che la tenacità: un compromesso che altrimenti sarebbe difficile da ottenere. Il vanadio è utilizzato negli acciai microlegati, negli alberi a gomiti forgiati e negli acciai per utensili ad alta velocità.
Silicio
Un disossidante durante la produzione dell'acciaio, il silicio rafforza anche la ferrite. A livelli dell'1% –2%, è l'elemento di lega principale negli acciai per molle (ad esempio 9260) e negli acciai elettrici, dove riduce le perdite nel nucleo aumentando la resistività elettrica. Il silicio aumenta il limite elastico, motivo per cui le molle elicoidali sono in acciaio legato al silicio-manganese anziché in semplici tipi di carbonio.
Boro
Straordinariamente potente con piccole aggiunte. Solo lo 0,0005%–0,003% di boro aumenta notevolmente la temprabilità senza influenzare altre proprietà meccaniche. Gli acciai trattati al boro (il suffisso "B" nelle designazioni AISI, ad esempio 10B30) consentono la riduzione di elementi più costosi come nichel e molibdeno, riducendo i costi senza sacrificare la capacità di indurimento completo.
Forgiati di acciaio legato: perché la forgiatura è il processo giusto per l'acciaio legato
Non tutti i componenti in acciaio sono uguali, anche se realizzati con la stessa chimica. Il percorso di produzione (fusione, lavorazione da barra o forgiatura) determina la struttura interna del pezzo e quindi le sue prestazioni sotto carico. Forgiati in acciaio legato fornire una serie di vantaggi strutturali che nessun altro processo può replicare completamente.
Flusso del grano e forza direzionale
Quando una billetta di acciaio legato viene forgiata, la deformazione plastica allinea la struttura dei grani del metallo lungo i contorni della parte. Questo si chiama flusso di fibre o flusso di grano. In un albero a gomiti forgiato, ad esempio, le linee di grana si avvolgono continuamente attorno a ciascun getto e perno, seguendo la forma del componente. Un albero a gomiti lavorato, ricavato da una barra, interrompe le linee di grana, lasciando la grana finale esposta nei punti di concentrazione delle sollecitazioni. Il risultato: gli alberi a gomiti forgiati normalmente superano gli equivalenti lavorati a macchina sotto carico di fatica equivalente di un fattore di 2–3 volte nei confronti dei test di fatica pubblicati (ASM Handbook, Volume 14A, Metalworking: Bulk Forming).
Eliminazione della porosità e uniformità della densità
L'acciaio fuso contiene porosità da ritiro intrinseca, pori di gas e segregazione dendritica, che creano punti deboli locali. Le forze di compressione nella forgiatura collassano e saldano questi vuoti. Un lingotto di acciaio legato 4340 che inizia con una porosità misurabile produce una forgiatura con vuoti rilevabili prossimi allo zero mediante ispezione ad ultrasuoni secondo gli standard ASTM A388. Ciò è di fondamentale importanza nei componenti contenenti pressione come i corpi delle valvole, dove i percorsi di perdita interni attraverso la porosità sarebbero inaccettabili.
Proprietà meccaniche superiori
Un confronto diretto racconta chiaramente la storia:
| Proprietà | Forgiatura di acciaio legato 4340 (domande e risposte) | Acciaio fuso 4340 (domande e risposte) |
|---|---|---|
| Massima resistenza alla trazione | 1.034–1.172 MPa | 930–1.000 MPa |
| Forza di snervamento | 862–1.000 MPa | 760–860 MPa |
| Impatto Charpy (CVN) | 54–81 J a -40°C | 27–41 J a -40°C |
| Limite di fatica (R = -1) | ~586MPa | ~448MPa |
| Riduzione dell'area (%) | 58-65% | 35–45% |
Gradi comuni utilizzati nei pezzi fucinati di acciaio legato
- 4130 (Cromolibdeno): 0,28–0,33% C, 0,80–1,10% Cr, 0,15–0,25% Mo. Utilizzato in raccordi strutturali di aeromobili, roll-bar e telai di biciclette. Buona saldabilità per un acciaio legato.
- 4140: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo. L'acciaio bassolegato più utilizzato a livello globale. I pezzi fucinati includono collari di perforazione per giacimenti petroliferi, ingranaggi, matrici e elementi di fissaggio.
- 4340: 0,38–0,43% C, 1,65–2,00% Ni, 0,70–0,90% Cr, 0,20–0,30% Mo. Uno degli acciai legati strutturali più capaci. Utilizzato per carrelli di atterraggio di aerei, alberi a gomiti di grandi dimensioni e componenti di ordigni che richiedono una resistenza molto elevata con un'adeguata tenacità.
- 8620: 0,18–0,23% C, 0,40–0,70% Ni, 0,40–0,60% Cr, 0,15–0,25% Mo. Un acciaio da cementazione. I pezzi fucinati vengono successivamente carburati o carbonitrurati per produrre una superficie dura e resistente all'usura su un nucleo resistente. Standard per corone e pignoni.
- 52100: 0,93–1,05% Cr, 1,35–1,60% Cr. Acciaio per cuscinetti al cromo ad alto tenore di carbonio. Utilizzato quasi esclusivamente nei cuscinetti volventi, dove dopo l'indurimento è richiesta una durezza superficiale di 60–64 HRC.
- 300M: Un 4340 modificato con silicio extra (1,45–1,80%) e vanadio. Sono realizzabili resistenze a trazione superiori a 1.930 MPa. Utilizzato in forgiature critiche di acciaio legato aerospaziale dove peso e resistenza sono entrambi importanti.
Principali tipi di acciaio legato e loro ruolo industriale
La categoria più ampia degli acciai legati comprende diverse sottofamiglie distinte, ciascuna progettata per una serie specifica di esigenze prestazionali. Queste non sono semplici etichette di marketing: ogni tipo ha una filosofia chimica distinta e viene trattato termicamente in modo diverso.
Acciaio bassolegato ad alta resistenza (HSLA)
Gli acciai HSLA contengono meno dello 0,35% di carbonio e piccole aggiunte di niobio, vanadio, titanio o rame, in genere per un totale inferiore al 2%. Nonostante la chimica modesta, i limiti di snervamento di 350–700 MPa si ottengono attraverso l'affinamento del grano e l'indurimento per precipitazione anziché mediante indurimento completo. I gradi HSLA come A572 Grado 50, A36 e API 5L X70 vengono utilizzati nell'acciaio strutturale per edifici, ponti e condutture. La loro saldabilità e il costo inferiore rispetto agli acciai legati tradizionali li hanno resi dominanti nell’edilizia sin dagli anni ’60. La World Steel Association (worldsteel.org) stima che gli acciai HSLA rappresentino circa il 12% di tutto l’acciaio prodotto a livello globale.
Acciaio inossidabile
Definito da un minimo di 10,5% di cromo , l'acciaio inossidabile è la famiglia di acciai altolegati di più alto profilo. Il cromo reagisce con l'ossigeno atmosferico per formare una pellicola Cr2O3 di spessore nanometrico che passiva la superficie e previene l'ulteriore ossidazione. I gradi principali – 304, 316, 410, 17-4 PH – differiscono per contenuto di nichel, aggiunta di molibdeno e livello di carbonio. I gradi austenitici (serie 300) sono non magnetici e offrono un'eccellente resistenza alla corrosione; i gradi martensitici (serie 400) sono temprabili e utilizzati per posate, strumenti chirurgici e forgiati di acciaio legato che richiedono sia durezza che resistenza alla corrosione.
Acciaio per utensili
Gli acciai per utensili sono acciai legati progettati per tagliare, modellare o formare altri materiali. Raggiungono una durezza di 55–68 HRC grazie all'alto contenuto di carbonio (0,60%–2,30%) e agli elementi di lega che formano carburi duri. La classificazione AISI divide gli acciai per utensili in gruppi: W (tempra in acqua), O (tempra in olio), D (acciai per stampi), H (lavorazione a caldo), M (molibdeno ad alta velocità) e T (tungsteno ad alta velocità). H13, un acciaio per utensili per lavorazioni a caldo con il 5% di cromo, è il materiale standard per gli stampi per pressofusione di alluminio e forgiatura a caldo. Gli acciai rapidi M2 e M4 contengono tungsteno, molibdeno, cromo e vanadio per mantenere la durezza a temperature di taglio superiori a 600°C.
Acciaio Maraging
Una sottofamiglia insolita: gli acciai Maraging hanno un contenuto di carbonio molto basso (meno dello 0,03%) ma contengono il 17%-19% di nichel, oltre a cobalto, molibdeno e titanio. Si rinforzano non attraverso la martensite di carbonio ma attraverso la precipitazione di composti intermetallici durante l'invecchiamento a circa 480°C. Il risultato sono resistenze a trazione di 1.400–2.400 MPa con tenacità alla frattura di gran lunga superiore rispetto agli acciai ad alto tenore di carbonio con resistenza equivalente. Gli usi includono involucri di motori a razzo, forgiati per aerei ad altissima resistenza e strumenti di precisione per la fabbricazione di compositi aerospaziali.
Cuscinetto in acciaio
Gli acciai per cuscinetti, principalmente 52100 e M50, richiedono una pulizia estrema – misurata in parti per milione di ossigeno e zolfo – perché le inclusioni non metalliche agiscono come siti di innesco di cricche da fatica nel contatto di rotolamento. La rifusione ad arco sotto vuoto (VAR) o la rifusione con elettroscoria (ESR) sono metodi di produzione standard. L'acciaio risultante, quando temprato a 60–64 HRC e rettificato di precisione, fornisce una durata a fatica da contatto volvente misurata in miliardi di cicli di sollecitazione. Gli acciai per cuscinetti rappresentano una delle applicazioni più impegnative per il controllo qualità degli acciai legati.
Il processo di forgiatura dell'acciaio legato: dalla billetta al pezzo finito
Produrre Forgiati in acciaio legato è un processo di produzione in più fasi che richiede uno stretto controllo in ogni fase. La chimica dell'acciaio, l'intervallo di temperatura per la lavorazione, le attrezzature utilizzate e il trattamento termico applicato successivamente interagiscono per determinare le proprietà finali.
Preparazione delle scorte
L'acciaio legato arriva alla fucina sotto forma di lingotti, blumi, billette o barre. Per i pezzi fucinati critici del settore aerospaziale o energetico, l'acciaio potrebbe essere stato prodotto tramite rifusione ad arco sotto vuoto (VAR) or rifusione dell'elettroscoria (ESR) per ridurre le inclusioni di solfuri e il contenuto di ossigeno a livelli estremamente bassi. Il materiale in entrata viene ispezionato mediante ultrasuoni (secondo ASTM A388 o equivalente) e deve soddisfare i requisiti chimici e di pulizia specificati prima dell'inizio della lavorazione.
Riscaldamento alla temperatura di forgiatura
Gli acciai legati hanno intervalli di temperature di forgiatura specifici. Per 4140, l'intervallo di forgiatura è tipicamente Da 1.177°C a 982°C (da 2.150°F a 1.800°F) . Nei forni a gas o a resistenza elettrica il riscaldamento deve essere lento e uniforme per evitare gradienti termici che potrebbero fessurare la billetta. Il tempo di immersione garantisce che la billetta abbia una temperatura uniforme in tutta la sua sezione trasversale, fondamentale per i pezzi forgiati di grande diametro superiore a 300 mm, dove la diffusività termica limita la velocità di riscaldamento del nucleo.
Operazione di forgiatura
A seconda della geometria del pezzo e del volume di produzione, la forgiatura può essere eseguita su un martello (a caduta di gravità, pneumatico o a controsoffitto), una pressa meccanica, una pressa idraulica o un laminatoio ad anelli. Forgiatura a stampo aperto modella la billetta tra matrici piatte o sagomate, creando il flusso del grano in modo incrementale: utilizzato per alberi di grandi dimensioni, dischi e forme personalizzate. Forgiatura a stampo chiuso (impronta a stampo). pressa la billetta calda nelle cavità dello stampo abbinate, producendo parti dalla forma quasi netta con eccellente consistenza dimensionale e finitura superficiale.
Raffreddamento controllato
Dopo la forgiatura, i componenti in acciaio legato devono essere raffreddati in modo controllato per evitare fessurazioni (dovute a gradienti termici) e per prevenire la formazione di martensite dura e fragile. I pezzi fucinati di acciaio legato di grandi dimensioni vengono spesso collocati in scatole o pozzi isolati, sepolti nella sabbia o raffreddati lentamente in forni. Questa fase di ricottura o normalizzazione omogeneizza anche la microstruttura e allevia le sollecitazioni di forgiatura, preparando la parte per il successivo trattamento termico o lavorazione meccanica.

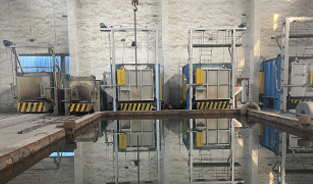

Trattamento termico: tempra e rinvenimento
La maggior parte dei pezzi fucinati in acciaio legato destinati al servizio strutturale ricevono a tempra e tempra (Q&T) trattamento termico. La forgiatura viene austenitizzata, ad esempio riscaldata a 845°C-899°C per il 4140, quindi raffreddata rapidamente in olio, acqua o polimero per formare martensite. La martensite viene quindi temperata (riscaldata a 150°C–650°C) per ripristinare duttilità e tenacità mantenendo la maggior parte della durezza acquisita. La temperatura di rinvenimento è la leva principale per bilanciare resistenza e tenacità: temperature di rinvenimento più basse producono una resistenza maggiore; temperature più elevate riducono la resistenza ma migliorano la resistenza agli urti.
Ispezione e test
I pezzi fucinati finiti in acciaio legato sono sottoposti a controllo dimensionale, test meccanici (trazione, durezza, impatto Charpy) ed esame non distruttivo (NDE) prima della consegna. Il test ad ultrasuoni (UT) rileva i difetti interni; l'ispezione con particelle magnetiche (MPI) rivela crepe superficiali e vicine alla superficie. Per i pezzi fucinati aerospaziali, requisiti aggiuntivi possono includere l'ispezione dei penetranti, la verifica dell'analisi chimica e la revisione dei registri dei trattamenti termici. I criteri di accettazione sono definiti dalle specifiche del cliente o dagli standard di settore come AMS, ASTM o EN.
Industrie che dipendono dai forgiati di acciaio legato
La combinazione di proprietà meccaniche superiori, uniformità di densità e flessibilità di progettazione rende Forgiati in acciaio legato il metodo di produzione preferito praticamente in ogni settore industriale pesante. Di seguito è riportato uno sguardo più attento a dove compaiono questi componenti e perché vengono specificati specificamente i forgiati.
Aerospaziale
Il carrello di atterraggio, gli alberi motore, i dischi delle turbine, i raccordi di attacco delle ali e le staffe strutturali negli aerei vengono normalmente specificati come forgiati in acciaio legato nei gradi 4340, 300M o inossidabile 17-4 PH. La combinazione di elevata resistenza specifica (rapporto resistenza/peso) e resistenza alla frattura non è negoziabile nei componenti critici per il volo. Il carrello di atterraggio del Boeing 737, ad esempio, utilizza forgiati in acciaio legato 300M per i cilindri principali del montante oleo.
Automotive
Alberi motore, bielle, alberi a camme, fusi a snodo, mozzi delle ruote, ingranaggi di trasmissione e componenti di giunti omocinetici sono i principali pezzi fucinati di acciaio legato per il settore automobilistico. Un tipico albero motore a 4 cilindri forgiato in acciaio 1045 modificato o 4140 pesa 9–14 kg e deve sopportare carichi di fatica torsionale per tutta la vita del veicolo. Il mercato globale della forgiatura automobilistica è stato valutato a circa 74,4 miliardi di dollari nel 2022 (fonte: Grand View Research, 2023) e continua a crescere insieme ai tassi di produzione dei veicoli.
Petrolio e gas
I collari di perforazione, gli stabilizzatori, i giunti di utensili con spallamento rotante, le flange della testa del pozzo e i corpi delle valvole ad alta pressione nel settore petrolifero e del gas sono realizzati con forgiati di acciaio legato, principalmente 4140, 4145H e 4340. Le specifiche API 7-1 e API 6A dell'American Petroleum Institute (API) regolano i requisiti di materiale e di ispezione per questi componenti, che devono resistere a pressioni di fondo pozzo superiori a 138 MPa (20.000 psi) in alcuni applicazioni.
Generazione di energia
I rotori delle turbine a vapore, gli alberi dei generatori e gli ugelli dei recipienti a pressione nelle centrali termiche e nucleari sono tra i più grandi pezzi fucinati di acciaio legato prodotti. La forgiatura di un singolo rotore di turbina a vapore può pesare oltre 100 tonnellate e richiedere mesi di lavorazione dal lingotto al componente finito. Gradi come 26NiCrMoV14-5 (acciai legati al Cr-Mo-V) vengono utilizzati per servizi a temperature elevate, dove la resistenza al creep a 500°C–580°C è importante quanto le proprietà di trazione a temperatura ambiente.
Difesa e artiglieria
Cingoli di carri armati, blocchi di culatta di artiglieria, canne di cannoni, piastre di armatura e pezzi forgiati di cellule di missili si basano tutti su pezzi forgiati in acciaio legato. Le specifiche militari (MIL-SPEC) e gli standard di difesa (DEF STAN) prescrivono la chimica, le proprietà meccaniche e i requisiti di test. Il grado 4340 viene utilizzato per le ruote dentate dei serbatoi e le ruote motrici, mentre l'acciaio per utensili H-11 (grado per lavorazione a caldo al 5% di Cr) viene utilizzato per le canne dei fucili grazie alla sua combinazione di elevata durezza, stabilità termica e resistenza all'erosione dei gas propellenti.
Acciaio legato, acciaio al carbonio e acciaio inossidabile: scegliere il materiale giusto
La selezione del materiale per un componente forgiato implica il bilanciamento dei requisiti prestazionali con costi, disponibilità e producibilità. Ecco un confronto diretto delle tre famiglie di acciaio strutturale più comuni per aiutare ingegneri e acquirenti a fare scelte informate.
- Resistenza alla trazione: 600–2.000 MPa a seconda del grado e del trattamento termico
- Ottima temprabilità attraverso le sezioni trasversali; adatto per fucinati di grandi dimensioni
- Tenacità da buona a eccellente, soprattutto con l'aggiunta di Ni
- Richiede rivestimento o placcatura protettiva in ambienti corrosivi
- Costo: da moderato ad alto, a seconda del contenuto di lega
- Ideale per: settore aerospaziale, difesa, strumenti per giacimenti petroliferi, trasmissioni automobilistiche, produzione di energia
- Resistenza alla trazione: 400–900 MPa; limitato dalla temprabilità in ampie sezioni
- La temprabilità diminuisce rapidamente con dimensioni della sezione superiori a ~50 mm di diametro
- Buona tenacità a carbonio medio-basso; fragile ad alto contenuto di carbonio
- Soggetto a ruggine; richiede protezione superficiale
- Costo: il più basso tra gli acciai strutturali
- Ideale per: macchinari generali, utensili manuali, parti strutturali non critiche
- Resistenza alla trazione: 500–1.700 MPa (gradi indurenti per precipitazione)
- Ottima resistenza alla corrosione insita nella lega; nessun rivestimento necessario
- I gradi austenitici rimangono resistenti alle temperature criogeniche
- Costo più elevato delle materie prime (contenuto di nichel e cromo)
- Più difficili da lavorare e forgiare rispetto ai gradi in carbonio o a bassa lega
- Ideale per: componenti di impianti alimentari, medicali, marini e chimici
La decisione tra queste famiglie di materiali dipende solitamente da combinazione di livello di resistenza richiesto, dimensione della sezione, ambiente di corrosione e budget . Ad esempio, un morsetto montante sottomarino in un ambiente di acqua salata punterebbe verso una forgiatura di acciaio inossidabile duplex, mentre un'asta di perforazione mineraria per carichi pesanti operante in un ambiente non corrosivo verrebbe specificata nella forgiatura di acciaio legato 4140 a un costo sostanzialmente inferiore.
Trattamento termico di pezzi fucinati in acciaio legato: svelare l'intera gamma di proprietà
Uno dei vantaggi principali dei forgiati in acciaio legato rispetto ai materiali concorrenti è l'ampiezza delle proprietà ottenibili attraverso il trattamento termico. La stessa forgiatura dell'acciaio legato 4140 può fornire resistenze alla trazione ovunque da 620 MPa (fortemente temperato, massima duttilità) a oltre 1.380 MPa (minimamente temperato, elevata durezza) a seconda del ciclo di trattamento termico. Questa sezione spiega i percorsi di trattamento termico primario e il loro effetto sulle proprietà finali.
Normalizzazione
La normalizzazione prevede il riscaldamento della forgiatura a 40°C–55°C sopra la temperatura critica superiore (Ac3), mantenendola fino alla completa austenitizzazione, quindi il raffreddamento ad aria. Lo scopo è affinare e omogeneizzare la struttura del grano dopo la lavorazione a caldo. I pezzi fucinati in acciaio legato normalizzato presentano proprietà meccaniche costanti in tutta la sezione, aspetto importante quando un pezzo fucinato di grandi dimensioni verrà lavorato ampiamente prima del trattamento termico finale. La normalizzazione viene utilizzata anche come fase preparatoria prima del tempra e rinvenimento o della cementazione.
Ricottura
La ricottura completa (austenitizzazione seguita dal raffreddamento in forno a 10°C–30°C all'ora) produce la condizione più morbida e duttile nell'acciaio legato. Valori di durezza di 150–200 HB sono tipici per il 4140 ricotto. I pezzi forgiati vengono ricotti quando è richiesta la massima lavorabilità prima del trattamento termico di finitura o quando è necessaria una distensione intermedia tra più operazioni di lavorazione.
Quench e Tempera (Q&T)
Il trattamento termico più comune per strutture strutturali Forgiati in acciaio legato . La forgiatura austenitizzata viene raffreddata rapidamente (in olio per la maggior parte degli acciai legati, in acqua o polimero per i gradi di lega inferiore) per produrre una microstruttura martensitica, quindi rinvenuta fino al necessario equilibrio durezza/tenacità. La relazione è inversa: temperature di rinvenimento più elevate riducono la durezza ma aumentano la resilienza Charpy. Una forgiatura di acciaio legato 4340 temperato a 200°C raggiunge una resistenza alla trazione vicina a 1.930 MPa con valori di impatto CVN di ~14 J; temperato a 600°C, la resistenza alla trazione scende a ~1.035 MPa ma il CVN sale a ~81 J (Manuale ASM, Vol. 4, Trattamento termico).
Indurimento della cementazione (cementazione e carbonitrurazione)
Gli acciai legati a basso tenore di carbonio come 8620, 9310 e 4320 sono appositamente progettati con un contenuto di carbonio nel nucleo troppo basso per essere indurito in modo significativo, ma con elementi di lega che aumentano la temprabilità della cassa cementata. Dopo la forgiatura e la lavorazione, la parte viene riscaldata in un'atmosfera ricca di carbonio a 900°C–955°C per diffondere il carbonio nella superficie a una profondità controllata (tipicamente 0,5–2,5 mm), quindi raffreddata. Il risultato è una superficie dura e resistente all'usura (58–64 HRC) su un nucleo robusto e resistente agli urti: esattamente la combinazione richiesta nei denti degli ingranaggi e nei lobi delle camme.
Alleviare lo stress
Dopo la lavorazione o la saldatura, i pezzi forgiati in acciaio legato possono essere sottoposti a distensione a temperature inferiori ad Ac1 (tipicamente 550°C–650°C per gli acciai legati) per ridurre le tensioni residue senza alterare significativamente la durezza o la resistenza. Questo passaggio previene la distorsione durante la lavorazione di precisione, migliora la stabilità dimensionale e riduce il rischio di tensocorrosione durante il servizio.
Controllo di qualità nei pezzi fucinati di acciaio legato: metodi e standard di prova
La qualità di Forgiati in acciaio legato non è dato per scontato: viene verificato attraverso un programma sistematico di test e ispezioni che inizia con l'ingresso delle materie prime e continua fino alla consegna finale. Di seguito sono riportati i metodi chiave utilizzati nel moderno controllo di qualità della forgiatura.
La spettrometria a emissione ottica (OES) o la fluorescenza a raggi X (XRF) verifica che la chimica del calore corrisponda al grado specificato. L'analisi della siviera e l'analisi del prodotto (dalla forgiatura stessa) sono entrambe richieste dalla maggior parte delle specifiche dei materiali. Carbonio, zolfo e fosforo destano particolare preoccupazione: lo zolfo superiore allo 0,030% degrada la tenacità trasversale; il fosforo superiore allo 0,035% favorisce l'infragilimento.
La durezza Rockwell (HRC), Brinell (HB) o Vickers (HV) viene misurata in punti specifici della forgiatura. Per i componenti completamente temprati, un percorso di durezza dalla superficie al nucleo (dati Jominy di tempra finale) conferma un'adeguata temprabilità. La durezza è l'indicatore più economico della resistenza alla trazione negli acciai trattati termicamente.
Secondo ASTM A370, i provini di trazione vengono lavorati da un prolungamento (estensione) della forgiatura o da un anello di prova forgiato separatamente nelle stesse condizioni di trattamento termico. Sono riportati la resistenza alla trazione finale, la resistenza allo 0,2%, l'allungamento e la riduzione dell'area e devono soddisfare i valori minimi specificati.
I provini Charpy con intaglio a V (10 × 10 × 55 mm secondo ASTM E23) vengono rotti a temperature specificate per misurare la resistenza all'impatto. Per applicazioni critiche come la forgiatura di recipienti a pressione secondo ASME Sezione VIII, i test di impatto a -40°C sono di routine. I requisiti minimi di energia assorbita media variano generalmente da 27 J a 68 J a seconda della gravità dell'applicazione.
Attraverso la forgiatura vengono trasmesse onde sonore ad alta frequenza (1–10 MHz); i riflessi provenienti da difetti interni appaiono come indicazioni sul display A-scan. ASTM A388 è il metodo standard per l'esame ad ultrasuoni dei pezzi fucinati in acciaio. I criteri di accettazione specificano la dimensione e la frequenza massime consentite dell'indicazione. L'UT è particolarmente importante per rilevare giunzioni interne, sovrapposizioni e porosità invisibili dalla superficie.
Utilizzato su acciai legati ferritici e martensitici, MPI rileva discontinuità superficiali e vicine alla superficie applicando un campo magnetico e particelle di ossido di ferro. Crepe, giunture e pieghe che si intersecano o si avvicinano strettamente alla superficie attireranno le particelle, formando indicazioni visibili. ASTM E709 regola l'MPI dei pezzi fucinati in acciaio. Questo test è obbligatorio per i pezzi fucinati di acciaio legato più critici nelle applicazioni aerospaziali e della difesa.
Mercato globale e tendenze future degli acciai legati e dei forgiati
I mercati dell’acciaio legato e della forgiatura sono grandi, globali e in evoluzione in risposta all’elettrificazione, alle pressioni sulla sostenibilità e ai nuovi requisiti industriali.
Raggiunta la produzione globale di acciaio grezzo 1.888 milioni di tonnellate nel 2022 (fonte: World Steel Association, worldsteel.org). Di questi, una quota significativa e crescente è rappresentata dalle leghe e dai gradi speciali. Il mercato globale dei componenti forgiati è stato valutato a circa 91,4 miliardi di dollari nel 2022 , con proiezioni che supereranno i 130 miliardi di dollari entro il 2030 (Grand View Research, 2023), trainate principalmente dalla crescita nei settori automobilistico, aerospaziale e delle energie rinnovabili.
Diverse tendenze stanno rimodellando la domanda Forgiati in acciaio legato :
- Veicoli elettrici (EV): Sebbene i propulsori dei veicoli elettrici eliminino l’albero motore, introducono nuovi componenti forgiati: alberi motore, gruppi di riduzione, telai dell’alloggiamento della batteria e fusi a snodo per piattaforme più pesanti caricate con batterie. Il contenuto di forgiatura per EV è paragonabile o può superare quello dei veicoli con motore a combustione interna, solo in componenti diversi.
- Energia rinnovabile: Le turbine eoliche offshore richiedono pezzi forgiati in acciaio legato di grandi dimensioni per alberi principali, portasatelliti, corone dentate e flange di torri. Una singola turbina eolica offshore da 15 MW può contenere oltre 50 tonnellate di acciaio legato forgiato nella trasmissione e nelle connessioni strutturali.
- Economia dell’idrogeno: Lo stoccaggio e la distribuzione dell'idrogeno ad alta pressione richiedono forgiati di acciaio legato molto puliti e a basso infragilimento da idrogeno. Sono in fase di sviluppo nuovi gradi resistenti alla fessurazione indotta dall'idrogeno a pressioni superiori a 700 bar.
- Produzione avanzata: Il software di simulazione (FEA per la modellazione del processo di forgiatura, DEFORM, Simufact) consente agli ingegneri della forgiatura di ottimizzare virtualmente la progettazione dello stampo e i parametri di processo, riducendo tentativi ed errori e migliorando l'utilizzo del materiale. La previsione del flusso del grano e della microstruttura è ormai una routine nelle officine di forgiatura di prima qualità.
- Approcci ibridi di produzione additiva: Alcune officine di forgiatura stanno esplorando percorsi ibridi in cui le preforme forgiate con una forma quasi netta vengono rifinite mediante deposizione diretta di energia (DED) per aggiungere caratteristiche di parete sottile, riducendo gli scarti di lavorazione su componenti complessi in acciaio legato.
