Qual è la lega dell'acciaio: composizione, tipi e forgiati

Qual è la lega dell'acciaio: una risposta diretta

L'acciaio è fondamentalmente una lega di ferro e carbonio, dove il contenuto di carbonio varia tipicamente da dallo 0,02% al 2,14% in peso . Tuttavia, quando le persone chiedono "qual è la lega dell'acciaio", spesso si riferiscono specificamente all'acciaio legato, una categoria di acciaio che va oltre il semplice acciaio al carbonio incorporando uno o più elementi leganti aggiuntivi come cromo, nichel, molibdeno, vanadio, manganese, silicio o tungsteno. Questi elementi aggiuntivi vengono deliberatamente introdotti per migliorare specifiche proprietà meccaniche, fisiche o chimiche che il carbonio da solo non può raggiungere.

In termini pratici, gli acciai legati si dividono in due grandi categorie: acciaio a bassa lega , dove il contenuto totale di lega è inferiore all'8%, e acciaio altolegato , dove il contenuto totale di lega supera l'8%. L'acciaio inossidabile, l'acciaio per utensili e l'acciaio rapido rientrano tutti nella categoria altolegata. La combinazione specifica e la concentrazione degli elementi leganti determinano direttamente la resistenza, la durezza, la tenacità, la resistenza alla corrosione e la saldabilità dell'acciaio.

Una delle applicazioni industrialmente più significative dell'acciaio legato è la produzione di Forgiati in acciaio legato — componenti modellati attraverso forze di compressione che forniscono struttura dei grani e proprietà meccaniche superiori rispetto ai getti o alle barre lavorate. Comprendere la composizione dell’acciaio legato è quindi inseparabile dalla comprensione di come questi pezzi forgiati sono progettati e applicati nei vari settori.

Gli elementi principali di lega nell'acciaio e i loro ruoli

Ogni elemento di lega aggiunto all'acciaio ha uno scopo metallurgico distinto. La seguente ripartizione copre gli elementi più comunemente utilizzati e le proprietà specifiche che conferiscono:

Cromo (Cr)

Il cromo viene aggiunto in quantità che vanno da dallo 0,5% al 30% a seconda dell'applicazione. A concentrazioni superiori al 10,5% forma uno strato di ossido passivo sulla superficie dell'acciaio, dando origine a quello che conosciamo come acciaio inossidabile. In concentrazioni più basse, il cromo migliora la temprabilità, la resistenza all'usura e la resistenza alle alte temperature. Gradi come AISI4140 e 4340 contengono entrambi il cromo come elemento chiave e questi sono tra i gradi più comunemente specificati per forgiati di acciaio legato in applicazioni portanti.

Nichel (Ni)

Il nichel migliora la tenacità, in particolare alle basse temperature, rendendolo indispensabile per le applicazioni criogeniche e le apparecchiature per l'ambiente artico. Tipicamente utilizzato tra 1% e 9% , il nichel migliora anche la resistenza alla corrosione e aiuta a mantenere la duttilità dopo l'indurimento. L'acciaio di grado 9Ni, che contiene circa il 9% di nichel, è ampiamente utilizzato per i serbatoi di stoccaggio del gas naturale liquefatto (GNL) che operano a temperature fino a -196°C.

Molibdeno (Mo)

Anche in piccole quantità, in genere dallo 0,15% allo 0,30% — il molibdeno migliora notevolmente la temprabilità, la resistenza al creep a temperature elevate e la resistenza alla corrosione per vaiolatura. Negli acciai al cromo-molibdeno (CrMo), che sono materiali standard per tubazioni ad alta pressione e forgiati di acciaio legato nel settore della produzione di energia, il molibdeno è fondamentale per l'integrità strutturale a lungo termine in condizioni di ciclo termico.

Vanadio (V)

Il vanadio viene utilizzato in concentrazioni tipicamente inferiori 0,2% , eppure il suo effetto di raffinazione del grano è significativo. Forma carburi e nitruri fini che fissano i bordi dei grani, determinando microstrutture più fini e una migliore resistenza alla fatica. Le qualità modificate al vanadio sono comunemente utilizzate negli alberi motore forgiati, nelle bielle e negli ingranaggi grezzi dove la resistenza alla fatica è fondamentale.

Manganese (Mn)

Il manganese è presente praticamente in tutti gli acciai, tipicamente in mezzo 0,3% e 1,6% . Agisce come disossidante, si combina con lo zolfo per prevenire la brevità a caldo e aumenta la resistenza e la temprabilità. Gli acciai ad alto contenuto di manganese, come l'acciaio Hadfield con circa il 12-14% di Mn, mostrano un eccezionale comportamento di incrudimento, rendendoli adatti per applicazioni resistenti agli urti come attrezzature minerarie e passaggi ferroviari.

Silicio (Si)

Il silicio è principalmente un disossidante ma migliora anche la resistenza e la durezza. Negli acciai per molle e negli acciai elettrici il contenuto di silicio può arrivare fino a 4,5% , dove riduce significativamente le perdite magnetiche e migliora la resistività elettrica. Negli acciai legati strutturali, il contenuto di silicio è solitamente controllato tra lo 0,15% e lo 0,35%.

Tungsteno (W) e Cobalto (Co)

Il tungsteno forma carburi stabili che mantengono la durezza a temperature elevate - fino a 600°C e oltre — rendendolo essenziale negli acciai per utensili ad alta velocità come M2 e T1. Il cobalto aumenta ulteriormente la durezza a caldo e viene utilizzato insieme al tungsteno nelle applicazioni di utensili da taglio di alta qualità.

Gradi comuni di acciaio legato e loro composizione

La tabella seguente riassume diversi gradi di acciaio legato ampiamente utilizzati, le loro composizioni nominali e le loro aree di applicazione principali, in particolare in relazione ai forgiati di acciaio legato:

Ciò che rende i pezzi fucinati in acciaio legato diversi da altre forme

Quando l'acciaio legato viene lavorato mediante forgiatura, anziché mediante fusione, laminazione o lavorazione meccanica dalla billetta, il componente risultante presenta una struttura interna fondamentalmente diversa. La forgiatura lavora il metallo sotto forza di compressione, calda o fredda, ottenendo diversi risultati metallurgici critici:

• Affinamento del grano: Il processo di forgiatura scompone le strutture a grana grossa in grani fini ed equiassici. Grani più fini significano maggiore tenacità e migliore resistenza alla fatica. Nei pezzi forgiati in acciaio legato, questo è amplificato da elementi che affinano il grano come il vanadio e il niobio.
• Allineamento del flusso di grano: Quando l'acciaio legato viene forgiato con una forma quasi netta, il flusso del grano segue il contorno della parte anziché essere tagliato durante la lavorazione. Questa struttura direzionale dei grani migliora significativamente la resistenza alla trazione e la durata a fatica nella direzione di sollecitazione primaria: un vantaggio fondamentale in componenti come alberi a gomiti, bielle e flange.
• Eliminazione dei vuoti interni: La forgiatura a caldo a temperature tipicamente comprese tra 1100°C e 1250°C chiude eventuali porosità interne o cavità di ritiro che potrebbero essersi formate durante la solidificazione del lingotto originale, ottenendo un prodotto omogeneo e denso.
• Resistenza agli urti migliorata: La combinazione della struttura a grana fine e del flusso direzionale delle fibre nei pezzi forgiati in acciaio legato si traduce in valori di impatto Charpy con intaglio a V che possono essere Dal 30% al 50% in più rispetto ai getti equivalenti testati in direzione trasversale.

Ad esempio, un pezzo forgiato di AISI 4340 trattato termicamente con una resistenza alla trazione di 1000 MPa può mostrare un'energia d'impatto Charpy di oltre 80 J a temperatura ambiente, mentre un pezzo fuso di composizione e trattamento termico simili potrebbe raggiungere solo 50-60 J in condizioni identiche. Questa differenza non è meramente accademica: nelle applicazioni critiche per la sicurezza, determina se un componente sopravvive a una condizione di sovraccarico o si frattura in modo catastrofico.

Il processo di forgiatura dell'acciaio legato: dalla billetta al componente finito

La produzione di pezzi forgiati in acciaio legato di alta qualità richiede un attento controllo di ogni fase del processo di produzione. Di seguito è riportata una tipica sequenza di produzione di componenti in acciaio legato forgiato a caldo:

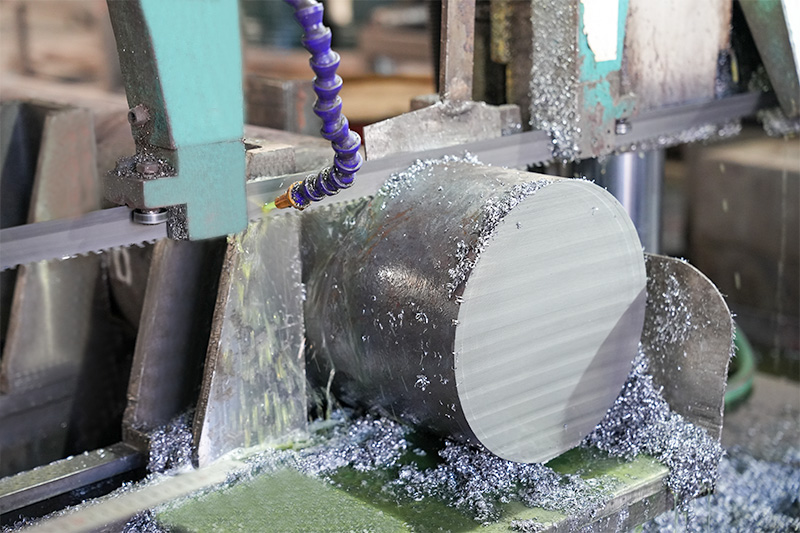

1. Selezione e certificazione delle materie prime: Le billette o i lingotti di acciaio legato provengono da produttori di acciaio con una chimica termica documentata, a conferma che tutte le concentrazioni di elementi leganti soddisfano le specifiche. Il test ad ultrasuoni della billetta in entrata è una pratica standard per le applicazioni critiche.
2. Riscaldamento: Le billette vengono riscaldate in forni a gas o elettrici alla temperatura di forgiatura appropriata, generalmente compresa tra 1100°C e 1250°C per la maggior parte dei gradi bassolegati. Il controllo preciso della temperatura impedisce la decarburazione dello strato superficiale e garantisce una plasticità uniforme attraverso la sezione trasversale.
3. Operazioni di forgiatura: A seconda della geometria e del flusso di grano richiesto, la billetta può essere forgiata, stirata o pressata in stampi chiusi. I pezzi fucinati di acciaio legato di grandi dimensioni, come le flange dei recipienti a pressione con un foro superiore a 500 mm, sono comunemente prodotti su presse idrauliche che vanno da Capacità da 2.000 a 10.000 tonnellate .
4. Raffreddamento controllato: Dopo la forgiatura, il raffreddamento controllato – in aria, in forno o sotto coperte isolanti – previene la formazione di martensite dura che potrebbe fessurare il componente o introdurre tensioni residue inadatte al successivo trattamento termico.
5. Trattamento termico: La maggior parte dei pezzi forgiati in acciaio legato vengono sottoposti ad austenitizzazione, tempra e rinvenimento (QT) per ottenere le specifiche finali delle proprietà meccaniche. La temperatura di austenitizzazione, il mezzo di raffreddamento (acqua, olio o polimero) e la temperatura e il tempo di rinvenimento sono tutte variabili critiche. Ad esempio, i pezzi fucinati AISI 4140 destinati alle applicazioni OCTG (Oil Country Tubolar Goods) sono generalmente temperati tra 540°C e 650°C per raggiungere l’equilibrio richiesto tra forza e tenacità.
6. Controlli non distruttivi (NDT): I pezzi fucinati finali sono sottoposti a test a ultrasuoni (UT), ispezione con particelle magnetiche (MPI) o ispezione con liquidi penetranti (DPI) per verificare l'integrità interna e superficiale prima della consegna.
7. Prove meccaniche e certificazione: Gli anelli di prova o i prolungamenti forgiati integralmente con il componente vengono lavorati per prove di trazione, durezza e impatto. I risultati sono documentati in un rapporto di test sui materiali (MTR) che accompagna la forgiatura al cliente.

Industrie che fanno molto affidamento sui pezzi fucinati in acciaio legato

La domanda di pezzi fucinati in acciaio legato è guidata da settori in cui l’integrità strutturale non è negoziabile e dove il fallimento comporta gravi conseguenze, siano esse economiche, ambientali o in termini di sicurezza umana. I seguenti settori sono i consumatori più significativi:

Petrolio e gas

Le apparecchiature della testa pozzo, i corpi degli alberi di Natale, le valvole a saracinesca, le flange e i connettori sottomarini vengono tutti normalmente prodotti come forgiati in acciaio legato. Gradi come F22 (2,25Cr-1Mo) , F91 (9Cr-1Mo-V) e gradi per basse temperature come F8 e F44 sono specificati nella norma ASTM A182 per flange e raccordi che operano ad alta pressione e temperature elevate o inferiori a quelle ambientali. La combinazione della chimica della lega e del processo di forgiatura garantisce che questi componenti resistano a pressioni alla testa del pozzo superiori a 15.000 psi e resistano al cracking indotto dall'idrogeno (HIC) in ambienti di servizio acidi.

Aerospaziale e Difesa

I componenti del carrello di atterraggio, gli elementi strutturali della cellula, gli alberi del motore e le parti dei sistemi d'arma sono prodotti come forgiati in acciaio legato da gradi tra cui AISI 4340, 300M (un 4340 modificato con aggiunte di vanadio e silicio) e acciai maraging. I requisiti di resistenza alla trazione per queste applicazioni normalmente superano 1.700 MPa , con minimi rigorosi di tenacità alla frattura. Il processo di forgiatura è essenziale in questo caso perché nessun processo di fusione può raggiungere in modo affidabile la combinazione richiesta di resistenza e tenacità a questi livelli.

Generazione di energia

I rotori delle turbine a vapore, gli alberi dei generatori, i gusci dei recipienti a pressione e i dischi delle turbine nelle centrali termiche e nucleari convenzionali sono tra i pezzi fucinati di acciaio legato più grandi e impegnativi prodotti. La forgiatura di un singolo rotore di turbina di grandi dimensioni può pesare troppo 100 tonnellate e richiedono settimane di raffreddamento controllato e trattamento termico dopo la forgiatura. Materiali come l'acciaio CrMoV (ad esempio, 1Cr-1Mo-0,25V) e i gradi di nichel-cromo-molibdeno-vanadio (NiCrMoV) sono specificati per la loro resistenza al creep a lungo termine a temperature del vapore fino a 565°C e per la loro resistenza all'infragilimento da rinvenimento.

Automotive e trasporti pesanti

Il settore automobilistico utilizza ampiamente forgiati in acciaio legato per i componenti del gruppo propulsore: alberi a gomiti, bielle, alberi a camme, ingranaggi di trasmissione e fusi a snodo. Gradi di leghe a medio carbonio come AISI 4140, 4340 e 8620 sono le scelte più comuni. I moderni acciai da forgiatura microlegati (contenenti piccole aggiunte di niobio, vanadio o titanio) hanno guadagnato terreno perché raggiungono una resistenza adeguata attraverso un processo termomeccanico controllato senza richiedere un'operazione separata di tempra e rinvenimento, riducendo i costi di produzione e il consumo energetico.

Attrezzature per l'industria mineraria e per l'edilizia

Gli alberi motore, i collegamenti dei cingoli dei bulldozer, le estremità dei cilindri idraulici e i perni delle benne per pale ed escavatori da miniera vengono regolarmente prodotti come grandi pezzi forgiati in acciaio legato. Questi componenti sono soggetti a carichi ciclici elevati combinati con usura abrasiva e carichi d'urto occasionali. Gradi che offrono elevata durezza superficiale dopo il trattamento termico, in genere Valori di durezza Brinell da 300 a 400 HB — sono preferiti per la resistenza all'usura, mentre viene mantenuta un'adeguata tenacità del nucleo per resistere alla frattura sotto impatto.

Standard e specifiche che regolano i forgiati di acciaio legato

Gli standard internazionali definiscono sia i limiti di composizione chimica che i requisiti di proprietà meccanica per i pezzi fucinati di acciaio legato utilizzati nelle industrie regolamentate. Acquirenti e ingegneri devono comprendere quale standard si applica alla loro applicazione prima di specificare un materiale. Gli standard più ampiamente citati includono:

• ASTM A182: Specifiche standard per flange di tubi in lega forgiata o laminata e acciaio inossidabile, raccordi forgiati e valvole per servizio ad alta temperatura. Copre i gradi F5, F9, F11, F22, F91 e molti altri con la designazione CrMo.
• ASTM A336: Copre i pezzi fucinati in acciaio per parti a pressione e ad alta temperatura, utilizzati per recipienti, valvole e raccordi nella produzione di energia e nella lavorazione chimica.
• ASTM A508: Forgiati in acciaio al carbonio e legato trattato sotto vuoto, bonificato, per recipienti a pressione, ampiamente utilizzati nelle applicazioni dei recipienti a pressione nucleari.
• EN10250: Norma europea per i pezzi fucinati di acciaio a stampo aperto per scopi di ingegneria generale, con parti che coprono acciai non legati, acciai speciali legati e acciai inossidabili.
• ISO 9606 e AS 1085: Norme regionali che regolano la qualificazione della forgiatura di acciai legati in specifici mercati nazionali.
• NACE MR0175/ISO 15156: Non è uno standard di forgiatura di per sé, ma specifica i requisiti per i componenti di acciaio legato utilizzati in ambienti contenenti idrogeno solforato (H₂S), compresi i limiti di durezza critici per la forgiatura in servizi acidi di petrolio e gas.

Per molte applicazioni critiche, specificare solo lo standard non è sufficiente. Requisiti supplementari – come ad es Supplemento S1 (test Charpy a bassa temperatura) , esame ultrasonico secondo ASTM A388 o test di simulazione PWHT - vengono aggiunti all'ordine di acquisto per affrontare i rischi specifici dell'applicazione che lo standard di base non copre completamente.

Proprietà meccaniche: confronto tra i pezzi fucinati in acciaio legato

Le proprietà meccaniche ottenibili con i pezzi forgiati in acciaio legato abbracciano una gamma molto ampia a seconda del grado, delle condizioni del trattamento termico e delle dimensioni della sezione. La tabella seguente fornisce dati rappresentativi sulle proprietà per i gradi di acciaio legato comunemente forgiati allo stato bonificato:

Un concetto importante per gli utenti di forgiati in acciaio legato è il effetto della dimensione della sezione . All’aumentare della sezione trasversale di forgiatura, il nucleo del componente si raffredda più lentamente durante la tempra, con conseguenti valori di durezza e resistenza inferiori rispetto alla superficie. Questo è caratterizzato dalla temprabilità, generalmente misurata mediante il test di tempra Jominy. I gradi con temprabilità più elevata (come AISI 4340 rispetto a AISI 4140) mantengono la durezza in modo più uniforme su sezioni più grandi, motivo per cui 4340 è la scelta preferita per forgiati a sezione pesante come alberi di grande diametro e dischi spessi.

Opzioni di trattamento termico per pezzi fucinati di acciaio legato

Il trattamento termico avviene quando la chimica della lega dell'acciaio viene tradotta nelle proprietà meccaniche finali della forgiatura. Diversi percorsi di trattamento producono profili di proprietà drasticamente diversi dallo stesso tipo di acciaio legato:

Normalizzazione

Il riscaldamento a 870°C–950°C e il raffreddamento ad aria affina la struttura del grano ed elimina le tensioni interne dal processo di forgiatura. I pezzi forgiati in acciaio legato normalizzato hanno una resistenza moderata e una tenacità ragionevole, ma generalmente non vengono utilizzati in applicazioni strutturali impegnative in cui sono richieste proprietà di bonifica.

Quench e Tempra (QT)

Il trattamento termico più comune per i pezzi fucinati strutturali di acciaio legato. Austenitizzazione (tipicamente 840°C–880°C per la maggior parte dei gradi CrMo), rapido raffreddamento in olio o acqua per formare martensite, seguito da rinvenimento a temperatura controllata per decomporre la fragile martensite in una struttura martensitica rinvenuta più tenace. La temperatura di rinvenimento è la leva principale per regolare l'equilibrio resistenza-tenacità: temperature di rinvenimento più elevate riducono la resistenza ma aumentano la tenacità e la duttilità.

Ricottura

La ricottura completa (riscaldamento superiore ad Ac3 e raffreddamento in forno) produce la condizione più morbida e più lavorabile, utile per i pezzi fucinati che richiedono un'ampia lavorazione successiva prima del trattamento termico finale. La ricottura sferoidale, utilizzata per gli acciai legati ad alto tenore di carbonio come 52100, converte i carburi in particelle sferiche, massimizzando la lavorabilità e la stabilità dimensionale prima dell'indurimento.

Carburazione e cementazione

Per ingranaggi, alberi a camme e piste di cuscinetti forgiati con qualità a basso contenuto di carbonio come AISI 8620, la cementazione (gas o vuoto) introduce carbonio nello strato superficiale a una profondità tipicamente pari a Da 0,8 mm a 2,0 mm , seguito dalla tempra e dal rinvenimento a bassa temperatura. Il risultato è una superficie dura (60–63 HRC) con un nucleo tenace e resistente alla fatica, una combinazione essenziale per le applicazioni caratterizzate da stress da contatto.

Trattamento termico post-saldatura (PWHT)

I pezzi forgiati in acciaio legato saldati in assemblaggi fabbricati, in particolare nelle applicazioni di recipienti a pressione e tubazioni, in genere richiedono PWHT per distendersi la zona interessata dal calore della saldatura e ripristinare la tenacità. Per i gradi CrMo, le temperature PWHT sono specificate precisamente in codici come ASME Sezione VIII, tipicamente nell'intervallo di da 650°C a 760°C , tenuto per un tempo minimo a seconda dello spessore della sezione.

Acciaio legato vs. acciaio al carbonio vs. acciaio inossidabile: chiarire le distinzioni

Comprendere quale lega di acciaio viene specificata richiede chiarezza sui confini tra le diverse categorie di acciaio, che nella pratica sono spesso confuse:

La scelta tra queste categorie per un componente forgiato è fondamentalmente un problema di economia ingegneristica. Nella maggior parte dei casi, i pezzi forgiati in acciaio legato a bassa lega offrono il miglior equilibrio tra costi, prestazioni meccaniche e lavorabilità. I pezzi fucinati in acciaio inossidabile vengono scelti solo quando i requisiti di corrosione o i requisiti di igiene giustificano realmente il significativo sovrapprezzo, in genere Da 3× a 6× il costo del materiale rispetto ad un grado bassolegato di resistenza comparabile.

Controllo qualità e ispezione dei pezzi fucinati in acciaio legato

Il processo di garanzia della qualità per i pezzi fucinati di acciaio legato in applicazioni critiche per la sicurezza è completo e multistrato. Un solido programma di ispezione copre in genere le seguenti aree:

• Revisione dell'analisi termica: L'analisi della siviera del produttore di acciaio e l'analisi del prodotto vengono verificate rispetto ai limiti di composizione dello standard applicabile. Gli elementi critici come il fosforo e lo zolfo vengono mantenuti di seguito 0,025% e 0,015% rispettivamente per forgiati di alta qualità, poiché questi elementi si segregano ai bordi dei grani e riducono la tenacità.
• Controllo dimensionale: I pezzi fucinati vengono controllati rispetto al disegno in fasi definite (dimensioni come forgiati, dimensioni grezze e dimensioni finali lavorate) utilizzando strumenti di misurazione calibrati, apparecchiature CMM o scansione 3D per geometrie complesse.
• Test di durezza: La durezza Brinell o Rockwell viene misurata sulla forgiatura in più punti dopo il trattamento termico per verificare la risposta uniforme e confermare che è stata raggiunta la fascia di proprietà. Per i pezzi fucinati di grandi dimensioni, potrebbero essere necessarie indagini sulla durezza della sezione trasversale.
• Test ad ultrasuoni (UT): L'UT a raggio diritto e ad angolo viene utilizzato per rilevare inclusioni interne, sovrapposizioni, giunzioni o crepe non visibili dalla superficie. Per i componenti critici, è richiesta una copertura volumetrica del 100%, con criteri di rifiuto altrettanto rigorosi quanto le dimensioni equivalenti dei fori a fondo piatto (FBH) di 3 mm o inferiore .
• Ispezione con particelle magnetiche (MPI): Applicato per rilevare discontinuità superficiali e vicine alla superficie. L'MPI è particolarmente efficace sull'acciaio legato grazie alla sua natura ferromagnetica, fornendo un metodo altamente sensibile per identificare le sovrapposizioni di forgiatura, le cricche da raffreddamento e le giunzioni superficiali.
• Test distruttivi da blocchi di prova: I provini di trazione, i provini di impatto Charpy e i provini di tenacità alla frattura (ove richiesto dalle specifiche) vengono lavorati da provini di prova dedicati che hanno subito la stessa storia termica della forgiatura di produzione. I risultati dei test sono documentati nel rapporto di prova del materiale (MTR), che costituisce il registro della tracciabilità della forgiatura.

L'ispezione di terze parti da parte di un'autorità di ispezione riconosciuta, come DNV, Bureau Veritas, Lloyd's Register o TÜV, è una pratica standard per i pezzi fucinati di acciaio legato destinati ad applicazioni nucleari, offshore o altre applicazioni regolamentate, fornendo una verifica indipendente che i processi del produttore e i risultati dei test soddisfano i requisiti stabiliti.

Tendenze emergenti nella tecnologia dell’acciaio legato e della forgiatura

Il campo degli acciai legati e dei forgiati in acciaio legato non è statico. Diversi sviluppi significativi stanno rimodellando il panorama della selezione dei materiali, dei metodi di produzione e dei confini delle applicazioni:

Acciai da forgiatura microlegati (HSLA).

Gli acciai bassolegati ad alta resistenza (HSLA) raggiungono una resistenza paragonabile a quella degli acciai bonificati attraverso processi termomeccanici controllati e microaggiunte di niobio ( 0,03%–0,05% Nb ), vanadio e titanio. Nella forgiatura automobilistica, ciò ha consentito l’eliminazione della fase di tempra e rinvenimento per bielle e alberi motore, riducendo il consumo di energia, il tempo di ciclo e la distorsione. L'indurimento per precipitazione durante il raffreddamento controllato fornisce carichi di snervamento di 600–900 MPa senza una fase di trattamento termico separata.

Acciai avanzati ad alta resistenza per l'energia eolica

Gli alberi principali delle turbine eoliche offshore e gli alloggiamenti dei portasatelliti rappresentano un settore in crescita della domanda di pezzi forgiati in acciaio legato di grandi dimensioni. Questi componenti richiedono elevata tenacità a temperature fino a −40°C combinata con una lunga durata a fatica sotto carico di ampiezza variabile. Gradi dedicati con caratteristiche chimiche CrNiMo ottimizzate e trattamento controllato della forma dello zolfo (aggiunte di terre rare o calcio) sono stati sviluppati appositamente per soddisfare i requisiti Durata di progettazione di 20 anni requisiti di queste applicazioni.

Progettazione del processo di forgiatura basata sulla simulazione

I software di analisi degli elementi finiti (FEA) come DEFORM, Simufact e QForm vengono ora utilizzati di routine per simulare il flusso del metallo, il riempimento dello stampo, la distribuzione delle deformazioni e l'evoluzione della temperatura durante la forgiatura di componenti in acciaio legato. Ciò consente agli ingegneri di processo di ottimizzare la geometria dello stampo, la sequenza di forgiatura e i rapporti di riduzione prima della prima prova fisica, riducendo il tasso di scarto e abbreviando i tempi di sviluppo per forgiati complessi di acciaio legato. I modelli di microstruttura accoppiati possono anche prevedere l'evoluzione delle dimensioni dei grani e il comportamento della trasformazione di fase durante la forgiatura e il successivo trattamento termico.

Applicazioni per lo stoccaggio dell'idrogeno e le celle a combustibile

La crescita dell’economia dell’idrogeno sta stimolando la domanda di forgiati in acciaio legato in grado di resistere all’infragilimento da idrogeno, un meccanismo di degrado particolarmente impegnativo in cui l’idrogeno atomico si diffonde nel reticolo dell’acciaio e riduce la duttilità e la resistenza alla frattura. Vengono specificati gradi con contenuto di carbonio ridotto, granulometria controllata e microstrutture martensitiche o bainitiche temperate per recipienti a pressione di idrogeno e componenti di tubazioni, con metodi di valutazione della meccanica della frattura applicati per stabilire limiti di stress operativo sicuri.

Selezione della giusta qualità di acciaio legato per un componente forgiato

La scelta del tipo di acciaio legato corretto per una specifica applicazione di forgiatura richiede il bilanciamento di molteplici requisiti concorrenti. La seguente lista di controllo fornisce un approccio strutturato alla selezione del grado:

• Definire i requisiti delle proprietà meccaniche: Resistenza a trazione, carico di snervamento, allungamento ed energia d'urto minimi alla temperatura di progetto. Questi valori, combinati con adeguati fattori di sicurezza, determinano il livello di resistenza richiesto.
• Determina la dimensione della sezione: Come discusso, le sezioni più grandi richiedono gradi di temprabilità più elevati per ottenere una tempra completa. Per sezioni superiori a 100 mm di diametro o spessore, i gradi con aggiunte di nichel e molibdeno, come 4340 o EN24, sono generalmente preferiti rispetto ai gradi CrMo più semplici come 4140.
• Valutare l'ambiente operativo: La corrosione, l'ossidazione o l'esposizione all'idrogeno sono un fattore? Il servizio ad alta temperatura superiore a 400°C richiede generalmente gradi CrMo o CrMoV. Gli ambienti corrosivi possono richiedere un trattamento superficiale, un rivestimento o il passaggio all'acciaio inossidabile se il limite di corrosione è proibitivo.
• Considerare i vincoli di saldabilità e fabbricazione: Valori più elevati di carbonio equivalente (CE) aumentano il rischio di fessurazione della saldatura. Se la forgiatura verrà saldata, selezionare un grado con CE di seguito 0.45 ove possibile, oppure pianificare un adeguato preriscaldamento, controllo della temperatura di interpass e PWHT.
• Verifica disponibilità e costi: Le qualità premium come 4340 ed EN24 sono prontamente disponibili a livello globale, mentre le qualità più specializzate possono avere tempi di consegna più lunghi e premi più elevati. Confermare la disponibilità presso il fornitore previsto nella misura richiesta prima di specificarla.
• Confermare la conformità al codice o allo standard applicabile: Molti settori non consentono la selezione arbitraria della qualità: il codice di progettazione applicabile (ASME, EN, DNV, MIL-SPEC) può limitare i gradi consentiti. Verificare sempre che il grado di acciaio legato selezionato sia elencato o approvato secondo lo standard applicabile per l'applicazione.

Quando questi fattori vengono valutati sistematicamente, la selezione di un acciaio legato appropriato per i pezzi forgiati in acciaio legato diventa una decisione ingegneristica ben definita piuttosto che un'ipotesi. L'investimento nella corretta selezione dei materiali in fase di progettazione produce costantemente costi totali del ciclo di vita inferiori, un rischio di guasto ridotto e prestazioni di servizio più prevedibili rispetto alla correzione di una scelta di materiale scadente a posteriori.
