Qual è il punto di fusione dell'acciaio?
1370°C – 1540°C / 2500°F – 2800°F
L'acciaio non si scioglie a una temperatura fissa. Poiché l'acciaio è una lega di ferro e carbonio, spesso combinata con elementi come cromo, nichel, manganese o molibdeno, il suo punto di fusione rientra in un intervallo anziché in una cifra esatta. La maggior parte dei gradi di acciaio commerciali iniziano a trasformarsi in liquido in un punto intermedio 1370°C e 1540°C (da 2500°F a 2800°F) , con lo spostamento preciso del valore in base all'esatta composizione chimica del grado in questione.
Questa gamma conta ben oltre la curiosità dei metallurgisti. Le fonderie lo usano per fissare gli obiettivi del forno, i fabbricanti lo usano per capire quanto i loro processi di saldatura o taglio si avvicinano alla completa liquefazione e gli ingegneri lo usano per giudicare come si comporterà una struttura se viene esposta a calore estremo. Un'oscillazione di 100 gradi nel punto di fusione può modificare il consumo energetico del forno, la scelta del rivestimento refrattario e persino il tipo di acciaio selezionato per un'applicazione specifica.
Vale la pena separare presto due termini correlati. Il solido la temperatura è il punto in cui inizia la fusione e il liquidus la temperatura è quella in cui il metallo è completamente liquido. Tra questi due punti, l'acciaio si trova in uno stato misto, parzialmente fuso, che gli operatori della fonderia talvolta chiamano zona pastosa. Le decisioni di colata e versamento vengono prese tenendo presente questa zona, poiché versare troppo presto rischia di avere un flusso incompleto, mentre il surriscaldamento spreca energia e può favorire la crescita dei chicchi che indebolisce il prodotto finale.
Consideriamo un esempio pratico. Un'officina di fabbricazione strutturale che taglia lamiere di acciaio con un cannello a ossitaglio lavora con una temperatura della fiamma ben al di sopra del punto di fusione, motivo per cui il bordo tagliato si liquefa brevemente e viene spazzato via dal flusso di ossigeno. Una fonderia che versa un blocco motore, al contrario, riscalda deliberatamente il metallo solo un modesto margine al di sopra della temperatura del liquidus, poiché il surriscaldamento eccessivo spreca carburante e può degradare la fusione finita. La stessa proprietà fisica, il punto di fusione, determina due decisioni operative completamente diverse a seconda del processo.
Perché il punto di fusione dell'acciaio varia così tanto?
Il ferro puro fonde a una temperatura relativamente prevedibile di 1538°C (2800°F). Nel momento in cui vengono introdotti il carbonio e altri elementi leganti, quel numero inizia a cambiare. Ogni elemento modifica il reticolo cristallino del metallo in modo leggermente diverso e l'effetto cumulativo è ciò che produce l'ampio intervallo di fusione riscontrato in tutta la famiglia degli acciai.
Carbonio
Anche piccoli aumenti del contenuto di carbonio abbassano notevolmente il punto di fusione. Un aumento del carbonio da circa lo 0,05% al 2,0% può abbassare il punto di fusione ben oltre i 100°C, motivo per cui gli acciai per utensili ad alto tenore di carbonio generalmente fondono a temperature più basse rispetto all’acciaio dolce a bassissimo tenore di carbonio.
Cromo
Cromo is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nichel
Nichel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Manganese
Il manganese viene aggiunto a quasi tutti i tipi di acciaio commerciale in piccole quantità. Aiuta a disossidare l'acciaio fuso durante la produzione e ha un lieve effetto deprimente sull'intervallo di fusione complessivo.
Molibdeno
Molibdeno raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Sìlicon
Sìlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Anche le tracce di impurità contano. Lo zolfo e il fosforo, residui delle materie prime se non adeguatamente raffinati, possono ridurre l'effettivo comportamento di fusione ai bordi del grano e contribuire a un fenomeno chiamato hot shortness, in cui il metallo diventa fragile e incline a rompersi ad alte temperature di esercizio anche prima che si avvicini al suo punto di fusione totale. Questo è uno dei motivi per cui la moderna produzione dell’acciaio pone così tanta enfasi sul controllo rigoroso dei livelli degli elementi residui piuttosto che sul solo monitoraggio delle aggiunte di lega primaria.
La conclusione pratica per chiunque scelga un materiale è che la frase "il punto di fusione dell'acciaio" è in realtà un'abbreviazione per una famiglia di valori strettamente correlati. Due bobine affiancate sul pavimento di un magazzino, una in acciaio dolce e una in acciaio per utensili ad alto tenore di carbonio, possono avere punti di fusione che differiscono di oltre 100 gradi Celsius anche se entrambi sono correttamente descritti come acciaio.
Punti di fusione per tipo di acciaio
La tabella seguente raggruppa le famiglie di acciai più comuni e gli intervalli di fusione tipicamente associati a ciascuna. Queste cifre riflettono riferimenti generali del settore piuttosto che la scheda tecnica di un singolo stabilimento, quindi confermare sempre i valori esatti rispetto ai dati certificati per un calore o un grado specifico prima che diventino parte di un calcolo critico.
| Tipo di acciaio | Punto di fusione (°C) | Punto di fusione (°F) |
|---|---|---|
| Acciaio a basso tenore di carbonio (dolce). | 1410 – 1530 | 2570 – 2785 |
| Acciaio a medio e alto tenore di carbonio | 1410 – 1530 | 2570 – 2785 |
| Acciaio inossidabile | 1375 – 1530 | 2500 – 2785 |
| Acciaio bassolegato | ≈ 1432 | ≈ 2610 |
| Acciaio altolegato | ≈ 1415 | ≈ 2600 |
| Acciaio per utensili | 1400 – 1425 | 2550 – 2600 |
| Acciaio strutturale | ≈ 1425 | ≈ 2600 |
Nota come l'acciaio per utensili e l'acciaio strutturale si trovano leggermente più in basso rispetto alla fascia più ampia di acciaio al carbonio. Gli acciai per utensili contengono un contenuto di carbonio più elevato e elementi leganti aggiuntivi che abbassano il punto di fusione, e i gradi strutturali sono formulati per saldabilità e tenacità piuttosto che per resistere alle temperature più elevate del forno.
Vale anche la pena notare che all’interno di ogni singola categoria la gamma non è distribuita uniformemente. Un acciaio dolce 1020 e un acciaio ad alto tenore di carbonio 1095 sono entrambi tecnicamente acciaio al carbonio, tuttavia il grado di carbonio più elevato si posizionerà costantemente verso l'estremità inferiore della fascia mentre il grado più snello si trova verso l'estremità superiore. Chiunque specifichi le impostazioni del forno per un lotto misto di scarti o scorte dovrebbe tenere conto di questa distribuzione piuttosto che presumere che un'unica temperatura media si adatti equamente a ogni pezzo.
Come viene effettivamente misurato il punto di fusione dell'acciaio?
Le cifre del punto di fusione non derivano da congetture. I metallurgisti e i laboratori di materiali si affidano a una manciata di tecniche consolidate per definire le temperature solidus e liquidus per una determinata composizione di acciaio.
Analisi termica differenziale
Un piccolo campione viene riscaldato insieme a un materiale di riferimento inerte e viene monitorata la differenza di temperatura tra i due. Il punto in cui il campione di acciaio assorbe calore extra per cambiare fase rivela con precisione i punti solidus e liquidus.
Pirometria ottica
Nei forni di produzione, i pirometri ottici senza contatto leggono l'energia radiante emessa dall'acciaio fuso o quasi fuso per stimare la temperatura superficiale senza che una sonda tocchi direttamente il metallo, il che è essenziale data la velocità con cui una termocoppia verrebbe consumata dall'acciaio liquido.
Termocoppie ad immersione
Le sonde termocoppia sacrificali monouso vengono immerse direttamente nell'acciaio fuso per una breve lettura. Ogni sonda viene utilizzata una volta e poi scartata, poiché la punta viene distrutta dal calore, ma la lettura è estremamente accurata per quella singola misurazione.
Riferimento al diagramma di fase
Invece di misurare ogni volta un campione fisico, gli ingegneri consultano spesso il diagramma di fase ferro-carbonio e i diagrammi di fase specifici della lega, che mappano il modo in cui le temperature solidus e liquidus cambiano al variare della composizione, consentendo di prevedere il comportamento di fusione da una chimica nota.
I forni di produzione in genere combinano diversi di questi metodi. Un pirometro ottico continuo può monitorare le tendenze generali durante un riscaldamento, mentre i periodici cali della termocoppia a immersione confermano la temperatura effettiva del bagno nei punti decisionali chiave, come appena prima di toccare il forno.
Dalla fornace al lingotto: come viene effettivamente fuso l'acciaio
Capire dove entra in gioco il punto di fusione nella produzione aiuta a spiegare perché il numero viene trattato come un parametro operativo così critico piuttosto che come un fatto di fondo.
Forno elettrico ad arco (EAF)
I rottami di acciaio vengono caricati in un recipiente rivestito di refrattario e fusi utilizzando archi elettrici innescati tra grandi elettrodi di grafite e la carica. Le temperature del bagno vengono spinte comodamente al di sopra del punto di liquidus, spesso nell'intervallo compreso tra 1600°C e 1700°C, per garantire la fusione completa e per consentire il tempo di raffinare le reazioni prima della spillatura.
Forno ad ossigeno basico (BOF)
Il ferro fuso proveniente da un altoforno viene combinato con rottami e insufflato con ossigeno ad elevata purezza, che innesca reazioni esotermiche che aiutano a sostenere le alte temperature necessarie per mantenere la carica liquida mentre il carbonio e le impurità vengono ossidati.
Forno ad induzione
Comuni nelle fonderie che producono lotti più piccoli o leghe speciali, i forni a induzione utilizzano campi elettromagnetici per riscaldare direttamente la carica, offrendo un controllo preciso della temperatura che ben si adatta a raggiungere uno specifico obiettivo di surriscaldamento al di sopra del punto di liquidus.
In ogni caso, la temperatura target del bagno viene impostata con il punto liquidus specifico della lega come base, più un margine di surriscaldamento che offre all'operatore tempo di lavoro per il versamento, le aggiunte di lega e la perdita di temperatura durante il trasferimento in uno stampo o in una colata continua. Un surriscaldamento troppo basso rischia di far solidificare parzialmente l'acciaio prima che raggiunga lo stampo; troppo spreca energia e può aumentare l'usura del refrattario.
Punto di fusione e temperatura di cedimento strutturale
~1370–1540°C
La temperatura alla quale l'acciaio passa fisicamente da solido a liquido. Raggiungere questo punto richiede una fornace o una fonte di calore estremamente intensa e sostenuta.
~500–600°C
L'intervallo di temperature in cui l'acciaio portante inizia a perdere abbastanza resistenza da non poter più sostenere in sicurezza il carico progettato, molto prima che il metallo sia vicino alla fusione.
Questa distinzione è uno dei punti più fraintesi riguardo al comportamento dell’acciaio. Una trave d'acciaio non ha bisogno di fondersi per cedere. L'acciaio strutturale in genere mantiene solo una frazione del suo carico di snervamento a temperatura ambiente una volta che supera i 500-600°C circa, motivo per cui l'ingegneria della protezione antincendio si concentra sul mantenere l'acciaio al di sotto di tale soglia anziché al di sotto del punto di fusione. Un architetto o un ingegnere che progetta per la resistenza al fuoco lavora con un numero completamente diverso rispetto a un operatore di fonderia che versa l'acciaio fuso in uno stampo.
Il caricamento cambia anche l'immagine. Un elemento leggermente caricato può sopravvivere a temperature più elevate di uno fortemente caricato prima di deformarsi, quindi l’esatta temperatura di rottura per un dato elemento strutturale dipende dalla quantità di peso che sta trasportando rispetto alla sua capacità nominale, non da un singolo numero universale.
Questo divario tra il punto di fusione e il cedimento funzionale spiega anche perché l’acciaio viene spesso descritto come un acciaio che perde gradualmente la sua resistenza invece di rompersi tutto in una volta. Tra circa 200°C e 300°C, la maggior parte degli acciai al carbonio conserva quasi tutta la resistenza a temperatura ambiente. Da lì in su, la curva di resistenza si piega verso il basso a un ritmo accelerato, quindi la differenza tra 500°C e 600°C è molto più importante per un calcolo strutturale di quanto lo sarebbe lo stesso divario di cento gradi vicino alla temperatura ambiente.

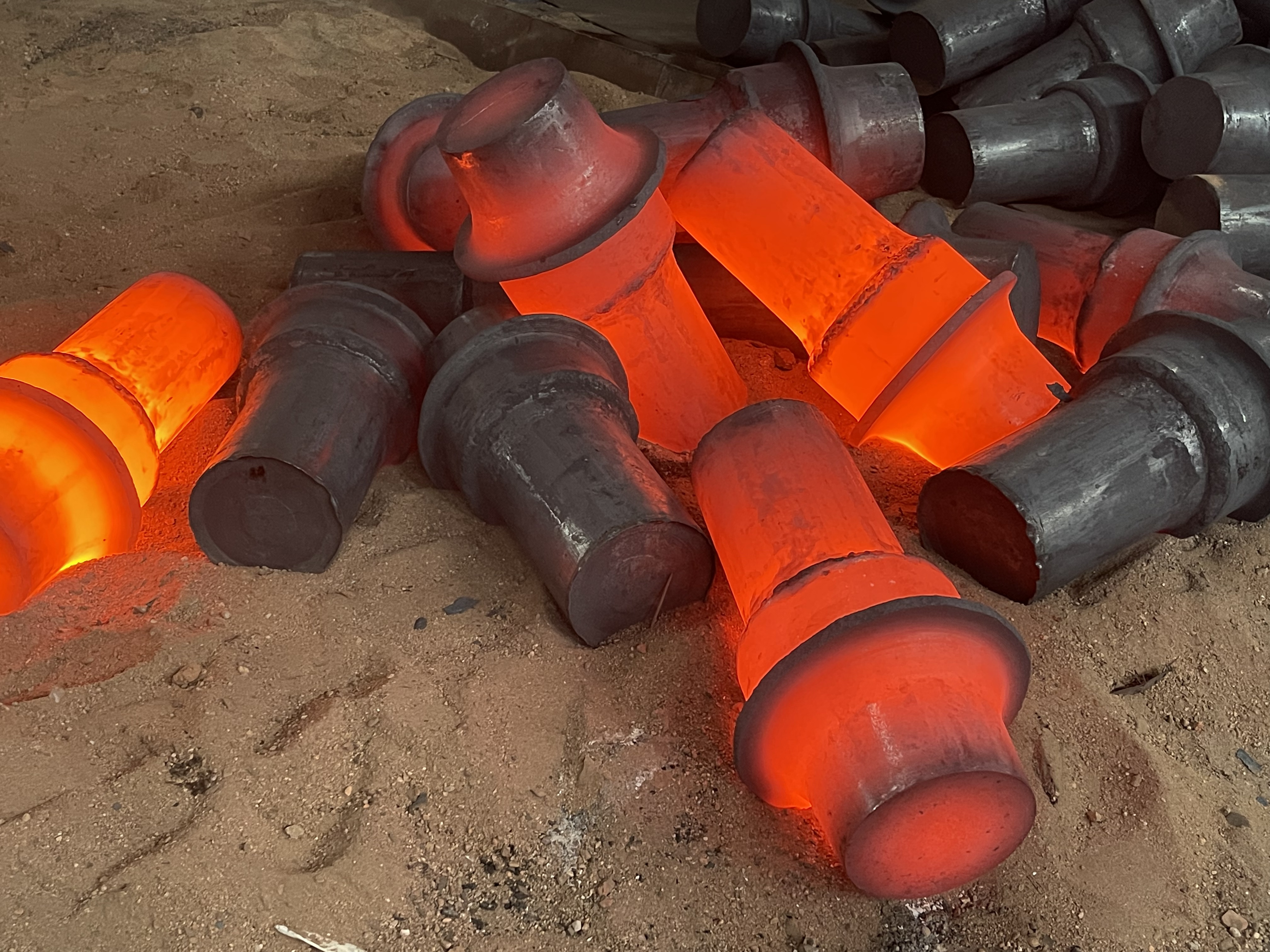

Punto di fusione dell'acciaio nella forgiatura e nella produzione
Il punto di fusione non è il numero che conta di più in un'officina di forgiatura. Ciò che conta è il finestra della temperatura di forgiatura , una fascia che si trova comodamente al di sotto dell'intervallo di fusione in modo che il metallo sia abbastanza caldo da poter essere rimodellato martellando o pressando, ma non si avvicina mai alla liquefazione.
Riscaldamento della billetta
Il materiale di acciaio viene riscaldato in un forno verso l'intervallo di lavorazione a caldo, comunemente indicato tra 1100 °C e 1250 °C (circa tra 2000 °F e 2300 °F) per molti gradi di carbonio e leghe, ben al di sotto dell'intervallo di fusione mostrato in precedenza in questo articolo.
Ammollo per una temperatura uniforme
Il pezzo viene mantenuto alla temperatura abbastanza a lungo da consentire al calore di penetrare uniformemente attraverso la sua sezione trasversale, evitando una situazione in cui la superficie è lavorabile ma il nucleo è ancora relativamente freddo e resistente alla deformazione.
Forgiatura dell'acciaio sotto pressione
Martelli, presse o attrezzature di laminazione rimodellano l'acciaio ammorbidito ma ancora solido nella forma desiderata. Rimanere ben al di sotto del punto di fusione mantiene intatta la struttura del grano ed è uno dei motivi per cui le parti forgiate sono apprezzate per la resistenza rispetto agli equivalenti fusi.
Raffreddamento controllato
Dopo la formatura, la parte viene raffreddata in modo controllato, talvolta con successivo trattamento termico, per mantenere le proprietà meccaniche per cui il processo di forgiatura è stato progettato.
Comprendere il divario tra la temperatura di forgiatura e il punto di fusione spiega molto sul motivo per cui le apparecchiature di forgiatura sono progettate in questo modo. Esistono controlli del forno, pirometri e procedure di immersione per mantenere il pezzo in modo sicuro all'interno della finestra di forgiatura. Oltrepassando tale finestra e spostandosi verso l'intervallo di fusione, il rischio di acciaio bruciato, struttura a grana grossa e fessurazioni durante la modellatura aumenta notevolmente. Questo è uno dei motivi per cui le officine esperte trattano i dati del punto di fusione non come un obiettivo operativo, ma come un limite rigido da cui tenersi lontani durante qualsiasi processo di lavorazione a caldo.
Forgiatura a caldo vs forgiatura a freddo
La maggior parte della forgiatura dell'acciaio avviene a caldo, nell'intervallo di temperatura sopra descritto, perché l'acciaio riscaldato si deforma con una forza molto inferiore rispetto all'acciaio a temperatura ambiente e si ricristallizza mentre funziona, evitando l'accumulo di stress interno. La forgiatura a freddo, al contrario, modella l'acciaio a temperatura ambiente o quasi, facendo affidamento sulla duttilità del metallo piuttosto che sul calore. La forgiatura a freddo non è correlata alla discussione sul punto di fusione in senso diretto, ma vale la pena menzionarla perché la scelta tra forgiatura a caldo e a freddo è essa stessa in parte guidata da come le proprietà di un dato tipo di acciaio cambiano quando si avvicina o si allontana dai suoi limiti termici.
Difetti comuni legati al surriscaldamento durante la forgiatura
Quando l'operatore di un forno consente al materiale di avvicinarsi troppo all'intervallo di fusione, tendono a comparire una manciata di difetti prevedibili. La crescita del grano produce una struttura interna grossolana che riduce la tenacità. La fusione incipiente ai bordi del grano, a volte chiamata combustione, può danneggiare permanentemente il materiale anche se la maggior parte del pezzo non si liquefa mai visibilmente. La formazione di incrostazioni accelera con l'aumento della temperatura, sprecando materiale e complicando la finitura a valle. Riconoscere tempestivamente questi segnali è uno dei motivi per cui il controllo e il monitoraggio della temperatura del forno rimangono un obiettivo centrale nelle operazioni di forgiatura.
Punto di fusione nella saldatura e nel taglio rispetto alla forgiatura
La saldatura e il taglio termico si trovano all'estremità opposta dello spettro di temperature rispetto alla forgiatura. Laddove la forgiatura evita deliberatamente l'intervallo di fusione, la saldatura dipende dal raggiungerlo, almeno localmente, per fondere insieme due pezzi di acciaio.
Durante la saldatura ad arco, il bagno di saldatura immediato supera in genere il punto di fusione totale dell'acciaio di base di un margine significativo, poiché l'arco stesso brucia a diverse migliaia di gradi e il surriscaldamento localizzato aiuta a garantire la fusione completa tra il metallo base e il materiale d'apporto. Si tratta di un evento ristretto e altamente localizzato, a differenza della fusione in forno in cui l'intera carica viene portata a temperatura. Il metallo di base circostante, a breve distanza dal bagno di saldatura, può essere ancora vicino alla temperatura ambiente, motivo per cui la saldatura introduce forti gradienti termici e perché il controllo dell’apporto di calore e della velocità di raffreddamento è così centrale per la qualità della saldatura.
I processi di taglio termico come l’ossitaglio e il taglio al plasma funzionano in modo simile, spingendo uno stretto taglio di acciaio oltre il suo punto di fusione in modo che possa essere espulso come scoria fusa, mentre la piastra circostante rimane in gran parte inalterata strutturalmente, a parte una stretta zona influenzata dal calore.
Come si confronta il punto di fusione dell'acciaio con quello di altri metalli
Posizionare l’acciaio accanto ad altri metalli industriali comuni aiuta a contestualizzare il suo comportamento di fusione, soprattutto per chiunque scelga tra materiali per un’applicazione ad alta temperatura.
| Metallo | Punto di fusione (°C) | Punto di fusione (°F) |
|---|---|---|
| Piombo | ≈ 327 | ≈ 621 |
| Zinco | ≈ 420 | ≈ 788 |
| Alluminio | ≈ 660 | ≈ 1221 |
| Rame | ≈ 1085 | ≈ 1985 |
| Ferro puro | ≈ 1538 | ≈ 2800 |
| Acciaio (gamma generale) | 1370 – 1540 | 2500 – 2800 |
| Titanio | ≈ 1668 | ≈ 3034 |
| Tungsteno | ≈ 3422 | ≈ 6192 |
L’acciaio si trova comodamente al di sopra dell’alluminio e del rame, il che spiega perché l’alluminio e il rame richiedono molta meno energia del forno per fondersi e sono comunemente usati laddove temperature di lavorazione più basse rappresentano un vantaggio. Il titanio fonde a una temperatura notevolmente più elevata rispetto alla maggior parte degli acciai e il tungsteno rientra in una categoria a sé stante, motivo per cui il tungsteno viene scelto per filamenti e componenti che devono sopravvivere a temperature estreme e prolungate che liquefarebbero completamente l'acciaio.
È interessante notare che il punto di fusione dell'acciaio è vicino, e nella maggior parte delle formulazioni di leghe leggermente inferiore, a quello del ferro puro. Ciò è coerente con il principio metallurgico generale secondo cui la lega di un elemento quasi sempre abbassa il suo punto di fusione rispetto al metallo base puro, un modello che vale per i sistemi di lega più comuni, non solo per l’acciaio.
Idee sbagliate comuni sul punto di fusione dell'acciaio
L'acciaio ha un punto di fusione esatto, allo stesso modo in cui l'acqua congela esattamente a zero gradi Celsius.
La realtàL'acciaio è una lega, quindi si scioglie in un intervallo definito dalle sue temperature solidus e liquidus, che cambiano con la composizione anziché rimanere a un numero fisso.
Una struttura in acciaio diventa pericolosa solo quando inizia a sciogliersi.
La realtàL'acciaio strutturale perde gran parte della sua capacità di carico tra 500°C e 600°C, centinaia di gradi al di sotto del suo intervallo di fusione, quindi il rischio di rottura aumenta molto prima che il metallo si avvicini allo stato liquido.
L'acciaio inossidabile ha sempre un punto di fusione più elevato rispetto al semplice acciaio al carbonio perché è un materiale di prima qualità.
La realtàLe due gamme si sovrappongono sostanzialmente e, a seconda dei gradi esatti confrontati, alcuni acciai al carbonio possono avere un punto di fusione più elevato rispetto ad alcuni gradi inossidabili.
La forgiatura richiede il riscaldamento dell'acciaio vicino al punto di fusione per renderlo abbastanza morbido da poter essere modellato.
La realtàLa forgiatura rimane deliberatamente ben al di sotto dell'intervallo di fusione, tipicamente da 100°C a 300°C inferiore, poiché lavorare troppo vicino alla liquefazione danneggia la struttura del grano e aumenta il rischio di fessurazioni.
Domande frequenti
A quale temperatura fonde l'acciaio in gradi Celsius?
La maggior parte dei gradi di acciaio commerciali fondono tra 1370°C e 1540°C, con la cifra esatta che dipende dal contenuto di carbonio e dalla presenza di altri elementi leganti come cromo, nichel o manganese.
A che temperatura fonde l'acciaio in gradi Fahrenheit?
In Fahrenheit, lo stesso intervallo si traduce approssimativamente tra 2500°F e 2800°F, spostandosi nuovamente leggermente a seconda del grado specifico e del suo contenuto di lega.
Il punto di fusione dell'acciaio inossidabile è diverso da quello dell'acciaio al carbonio?
Le due gamme si sovrappongono in modo significativo. L'acciaio inossidabile tipicamente rientra tra 1375°C e 1530°C, mentre l'acciaio al carbonio tipicamente rientra tra 1410°C e 1530°C, quindi la differenza tra uno specifico grado di acciaio inossidabile e uno specifico di carbonio è solitamente inferiore a quanto ci si aspetta.
Perché l'acciaio strutturale si rompe in caso di incendio molto prima di sciogliersi?
La capacità di carico diminuisce drasticamente quando l'acciaio supera una temperatura compresa tra 500°C e 600°C, una temperatura molto al di sotto del suo intervallo di fusione. A quel punto l'acciaio è ancora solido, ma ha perso troppa forza per continuare a sostenere il carico previsto.
Qual è la differenza tra punto di fusione e temperatura di forgiatura?
Il punto di fusione è il punto in cui l'acciaio diventa completamente liquido. La temperatura di forgiatura è una finestra di lavoro inferiore, comunemente compresa tra 1.100°C e 1.250°C per molti gradi, scelta appositamente per rimanere ben lontana dall'intervallo di fusione pur mantenendo il metallo abbastanza morbido da poter essere rimodellato.
L’aggiunta di carbonio aumenta o abbassa il punto di fusione dell’acciaio?
L'aggiunta di carbonio abbassa il punto di fusione. Un contenuto di carbonio più elevato abbassa l’intervallo di fusione, il che è uno dei motivi per cui gli acciai per utensili ad alto contenuto di carbonio generalmente fondono a temperature leggermente inferiori rispetto all’acciaio dolce a bassissimo contenuto di carbonio.
Perché il punto di fusione dell'acciaio viene indicato come un intervallo anziché come un numero?
L'acciaio è una lega, non un elemento puro, quindi non ha un unico punto di fusione fisso come il ferro puro. Le temperature esatte del solidus e del liquidus cambiano con la miscela specifica di carbonio ed elementi leganti in ciascun grado.
Quanto diventa caldo un bagno di saldatura rispetto al punto di fusione dell'acciaio?
Un tipico bagno di saldatura ad arco funziona ben al di sopra dell'intervallo di fusione dell'acciaio di base, spesso intorno a 1600°C o superiore nella zona immediata dell'arco, poiché il processo necessita di un surriscaldamento sufficiente per garantire la fusione completa tra il metallo di base e il materiale d'apporto.
Il punto di fusione dell'acciaio cambia con la pressione o l'altitudine?
Il punto di fusione cambia leggermente con la pressione in senso strettamente termodinamico, ma l'effetto è abbastanza piccolo in condizioni atmosferiche normali da non essere un fattore pratico per le operazioni quotidiane di fornace, forgiatura o saldatura.
