Di cosa è l'acciaio una lega e perché è importante per i forgiati
L'acciaio è fondamentalmente una lega di ferro e carbonio , con un contenuto di carbonio tipicamente compreso tra lo 0,02% e circa il 2,1% in peso. Oltre a questo accoppiamento di base, l'acciaio tecnico moderno porta quasi sempre elementi di lega aggiuntivi come manganese, cromo, nichel, molibdeno, vanadio e silicio, ciascuno aggiunto in percentuali controllate per modificare durezza, tenacità, resistenza all'usura o comportamento alla corrosione. Quando questi elementi secondari vengono deliberatamente aumentati oltre i livelli di tracce, il materiale viene classificato come acciaio legato piuttosto che semplice acciaio al carbonio. Questa distinzione è il punto di partenza per comprendere la forgiatura dell'acciaio legato, poiché il processo di forgiatura dipende fortemente da come la lega di base risponde al calore, alla pressione e al raffreddamento.
In termini pratici, un'officina di forgiatura non si limita a riscaldare una barra di "acciaio" e a martellarla per darle la forma desiderata. L'esatta composizione della lega determina l'intervallo di temperatura di forgiatura, il numero di colpi di forgiatura o di pressatura richiesti, il rischio di cricche durante la deformazione e le prestazioni meccaniche del pezzo finito. Un albero del cambio realizzato in acciaio al cromo-molibdeno 4140 si comporta in modo molto diverso sotto il martello rispetto a una flangia in semplice acciaio al carbonio 1045, anche se entrambi sono tecnicamente "acciaio".
Gli elementi di lega principali presenti nell'acciaio
Il ferro da solo è relativamente morbido e non ha la forza necessaria per le parti meccaniche impegnative. Il carbonio è il primo elemento aggiunto al ferro per creare l’acciaio ed è il principale fattore di durezza e resistenza. Tuttavia, la maggior parte degli acciai per forgiatura si basa su una combinazione di elementi che lavorano insieme. La tabella seguente riassume gli elementi di lega più comuni e le proprietà che ciascuno di essi influenza principalmente.
Tipici elementi di lega utilizzati nell'acciaio per forgiatura e loro ruolo funzionale | Elemento | Gamma tipica | Effetto primario |
| Carbonio | 0,02% - 2,1% | Durezza e resistenza alla trazione |
| Manganese | 0,3% - 1,9% | Temprabilità, riduce la fragilità |
| Cromo | 0,5% - 18% | Resistenza all'usura, resistenza alla corrosione |
| Nichel | 0,5% - 5% | Tenacità a bassa temperatura |
| Molibdeno | 0,15% - 0,4% | Ritenzione della forza a fuoco alto |
| Vanadio | 0,1% - 0,3% | Affinamento del grano, resistenza alla fatica |
| Silicio | 0,15% - 2,5% | Agente disossidante, aumenta l'elasticità |
Nessuno di questi elementi funziona in modo isolato. Da allora, un ingegnere della forgiatura esamina la ricetta completa cromo combinato con molibdeno produce una risposta alla forgiatura molto diversa rispetto al cromo combinato con il nichel, anche con percentuali totali di lega simili.

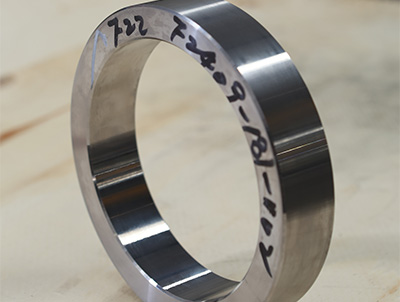

Una forgiatura di acciaio legato è un componente metallico modellato applicando una forza di compressione a una billetta o un lingotto di acciaio legato riscaldato, provocando la deformazione e l'allineamento della struttura dei grani interni lungo la forma della parte anziché essere tagliata come durante la lavorazione meccanica. Questo allineamento dei grani è ciò che conferisce alle parti forgiate il loro caratteristico vantaggio in termini di resistenza rispetto agli equivalenti fusi o lavorati della stessa lega.
- Il materiale di partenza è una barra, una billetta o un lingotto di acciaio legato solido, non un liquido.
- Il calore viene applicato per portare l'acciaio nell'intervallo plastico lavorabile, solitamente tra 1.100°C e 1.250°C per la maggior parte dei gradi di media lega.
- La forza meccanica esercitata da un martello, una pressa o un dispositivo di ribaltamento deforma il materiale riscaldato in uno stampo o in una forma ruvida.
- Il flusso dei grani risultante segue il contorno della parte, migliorando la durata alla fatica e la resistenza agli urti.
Come funziona realmente il processo di forgiatura
La maggior parte dei pezzi fucinati in acciaio legato passano attraverso una sequenza ripetibile di fasi prima di raggiungere la dimensione finale. Sebbene i passaggi esatti varino in base alla geometria della parte e alle attrezzature dell'officina, il flusso di lavoro generale è abbastanza coerente in tutto il settore.
- Taglio billette e ispezione per difetti superficiali o vuoti interni.
- Riscaldamento a induzione o in forno all'intervallo di temperature di forgiatura corretto per la lega specifica.
- Formatura approssimativa, spesso chiamata blocco, per portare la massa in una forma approssimativa.
- Termina la forgiatura in una configurazione a stampo chiuso o aperto per ottenere una geometria quasi finale.
- Rifilatura del materiale bavoso rimasto sulla linea di giunzione della fustella.
- Raffreddamento controllato per evitare rotture da stress interno.
- Trattamento termico come normalizzazione, tempra o rinvenimento per raggiungere la durezza target.
- Asportazione sovrametallo di lavorazione e controllo dimensionale finale.
Il controllo della temperatura durante la seconda fase è probabilmente la variabile più critica dell’intera catena. Forgiando la lega a una temperatura troppo fredda, il grano si strapperà anziché scorrere in modo fluido, lasciando microfessurazioni difficili da rilevare visivamente. Se lo si forgia troppo caldo, la crescita dei grani diventa eccessiva, il che riduce silenziosamente la tenacità anche se la parte può sembrare perfettamente sana.
Gradi comuni di acciaio legato utilizzati nella forgiatura
Le officine di forgiatura attingono da un pool abbastanza consistente di famiglie di leghe perché questi gradi hanno un comportamento di forgiatura ben compreso e proprietà post-forgiatura prevedibili. Di seguito è riportato un riepilogo delle qualità che compaiono più spesso sui disegni di forgiatura nei settori automobilistico, petrolifero, edile e dei macchinari generali.
Gradi di acciaio legato frequentemente forgiati e loro uso finale comune | Famiglia di grado | Elementi chiave di lega | Parte forgiata tipica |
| 41xx (cromo-molibdeno) | Cromo, molybdenum | Alberi di ingranaggi, bielle |
| 86xx (nichel-cromo-molibdeno) | Nichel, chromium, molybdenum | Ingranaggi, organi di trasmissione |
| 43xx (nichel-cromo-molibdeno) | Nichel, chromium, molybdenum | Carrello di atterraggio per aereo, alberi ad alto stress |
| 51xx (cromo) | Cromo | Piste dei cuscinetti, molle |
| 93xx (nichel-cromo-molibdeno) | Nichel, chromium, molybdenum | Assali e pignoni per autocarri pesanti |
La convenzione di denominazione di cui sopra segue il sistema di numerazione ampiamente utilizzato a due cifre più due cifre, dove le prime due cifre indicano la famiglia delle leghe e le ultime due cifre indicano il contenuto approssimativo di carbonio in centesimi di percentuale. Un grado che termina con “40”, ad esempio, indica circa lo 0,40% di carbonio.
Vantaggi delle proprietà meccaniche dell'acciaio legato forgiato
Il motivo per cui gli ingegneri scelgono la forgiatura invece delle fusioni o la lavorazione pesante per le parti portanti critiche è dovuto alla struttura interna dei grani. Durante la forgiatura, i grani interni del metallo vengono compressi e allungati per seguire il contorno esterno della parte, anziché essere orientati in modo casuale come nella fusione.
Questo flusso direzionale del grano aumenta la resistenza alla fatica con un ampio margine rispetto alle parti fuse con identica composizione chimica, perché le crepe hanno più difficoltà a propagarsi attraverso i bordi dei grani allineati. Le parti in acciaio legato forgiato mostrano tipicamente:
- Maggiore resistenza agli urti, in particolare a basse temperature ambiente.
- Migliore resistenza alla fatica sotto carichi ciclici ripetuti, che è molto importante per alberi e ingranaggi rotanti.
- Meno vuoti interni o porosità rispetto ai getti in sabbia o microfusione.
- Durezza più costante dopo il trattamento termico su tutta la sezione trasversale.
Una regola empirica comunemente citata è che una parte in acciaio legato 4140 adeguatamente forgiata e trattata termicamente può raggiungere una resistenza alla fatica superiore di circa il 20% - 30% rispetto a una parte equivalente in acciaio fuso della stessa composizione nominale, in gran parte a causa dell'assenza di porosità di fusione e della presenza di flusso di grano allineato.
Forgiatura a stampo aperto e forgiatura a stampo chiuso per acciaio legato
Non tutte le forgiature degli acciai legati vengono sottoposte allo stesso metodo di formatura. La scelta tra la forgiatura a stampo aperto e quello a stampo chiuso dipende dalle dimensioni del pezzo, dal volume di produzione e dalla complessità geometrica.
Confronto tra forgiatura a stampo aperto e forgiatura a stampo chiuso per parti in acciaio legato | Fattore | Forgiatura a stampo aperto | Forgiatura a stampo chiuso |
| Dimensione tipica della parte | Alberi e blocchi grandi e pesanti | Forme complesse di piccole e medie dimensioni |
| Precisione dimensionale | Più basso, necessita di più lavorazioni | Più in alto, più vicino alla forma netta |
| Costo degli utensili | Stampi dedicati bassi e minimi | Sono necessari set di stampi personalizzati più alti |
| Miglior volume di produzione | Basso volume, pezzi unici | Tirature di volume medio-alto |
Il trattamento termico dopo la forgiatura cambia tutto
Una parte in acciaio legato appena forgiato viene utilizzata raramente così com'è. Il processo di forgiatura stesso lascia stress interni e una struttura dei grani che, sebbene allineata, necessita ancora di perfezionamento attraverso il trattamento termico per raggiungere gli esatti obiettivi di durezza e tenacità sul disegno tecnico.
La normalizzazione è spesso il primo passo, in cui il pezzo viene riscaldato appena al di sopra della temperatura critica di trasformazione e raffreddato ad aria per alleviare lo stress di forgiatura e affinare la dimensione del grano. L'estinzione e il rinvenimento seguono per le parti che richiedono una resistenza maggiore, dove un rapido raffreddamento in olio o acqua si blocca in una struttura martensitica dura e un successivo ciclo di rinvenimento a una temperatura inferiore ripristina una duttilità sufficiente per prevenire la fragilità.
Il contenuto specifico di lega determina direttamente il modo in cui la parte risponde a questi cicli. Sia il molibdeno che il cromo aumentano la temprabilità , il che significa che l'acciaio può essere indurito a una profondità maggiore senza richiedere un raffreddamento estremamente rapido, riducendo così il rischio di fessurazioni su pezzi forgiati di sezione trasversale più grande.

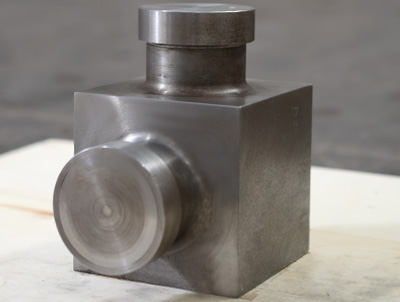

Dove vengono effettivamente utilizzati i pezzi fucinati in acciaio legato
Poiché l'acciaio legato forgiato combina resistenza, tenacità e comportamento prevedibile alla fatica, è presente in quasi tutti i settori che coinvolgono componenti rotanti, portanti o soggetti a urti.
- Parti di trasmissioni automobilistiche tra cui alberi motore, bielle e semiassi.
- Perni, boccole e denti della benna per macchine edili pesanti.
- Giunti, giunti e corpi di utensili per perforazione di giacimenti petroliferi.
- Alberi principali delle turbine eoliche e parti interne del cambio.
- Ruote, assi e snodi di accoppiamento per il trasporto ferroviario.
- Riduttori industriali, alberi di pompe e corpi di valvole per servizi ad alta pressione.
Gli alberi principali delle turbine eoliche meritano una menzione speciale, poiché questi componenti possono pesare diverse tonnellate e devono resistere a milioni di cicli di carico per una durata di servizio di 20 anni, rendendo l'acciaio legato forgiato con flusso di grano controllato essenzialmente l'unica scelta materiale realistica per questa applicazione.
Vantaggi della scelta dell'acciaio legato forgiato rispetto alle alternative
Quando un ingegnere pesa l'acciaio legato forgiato rispetto alla fusione o alla fabbricazione di piastre, una serie di vantaggi pratici tendono a guidare la decisione.
Efficienza forza-peso
Poiché l'acciaio legato forgiato raggiunge una maggiore resistenza per unità di massa rispetto ai normali pezzi fusi in acciaio al carbonio, i progettisti possono spesso ridurre le dimensioni della sezione trasversale pur rispettando i requisiti di carico, risparmiando il peso complessivo della parte senza sacrificare il margine di sicurezza.
Comportamento prevedibile del grano
Poiché la struttura dei grani segue la forma dello stampo in modo ripetibile, i team di controllo qualità possono prevedere dove saranno gli orientamenti più forti e più deboli prima che la parte lasci la fucina, il che supporta calcoli ingegneristici più sicuri.
Difetti interni ridotti
La natura compressiva della forgiatura tende a chiudere piccoli vuoti interni che potrebbero altrimenti formarsi durante la solidificazione in un processo di fusione, con conseguente riduzione dei difetti nascosti che potrebbero successivamente trasformarsi in crepe sotto carico ciclico.
Controlli di qualità comunemente eseguiti su pezzi forgiati in acciaio legato
Prima che una parte forgiata venga spedita, la maggior parte delle officine esegue una serie di controlli per confermare che la parte corrisponda ai requisiti del disegno e non presenti segni di difetti interni o superficiali.
Metodi di ispezione tipici applicati ai pezzi fucinati di acciaio legato finiti | Metodo di ispezione | Cosa rileva |
| Ispezione con particelle magnetiche | Crepe superficiali e vicine alla superficie |
| Test ad ultrasuoni | Vuoti interni, inclusioni |
| Test di durezza | Conferma il risultato del trattamento termico |
| Controllo dimensionale | Precisione geometrica rispetto al disegno |
| Analisi della composizione chimica | Conferma che il grado della lega corrisponde alle specifiche |
Scegliere la lega giusta per una parte forgiata
Selezionare un tipo di acciaio legato per una forgiatura raramente significa scegliere l'opzione "più resistente" disponibile. Si tratta invece di un atto di equilibrio tra resistenza, tenacità, costo e quanto facilmente la lega risponde alle temperature di forgiatura.
Le parti soggette a carichi ad alto impatto a bassa temperatura, come i componenti di attrezzature minerarie, spesso si orientano verso gradi contenenti nichel perché il nichel migliora la tenacità senza aumentare drasticamente la difficoltà di forgiatura . Le parti soggette a calore elevato e prolungato, come i componenti del sistema di scarico o alcuni alberi della pompa, tendono a favorire i gradi con cuscinetti in molibdeno poiché il molibdeno aiuta l'acciaio a resistere al rammollimento a temperature di servizio elevate.
Anche il costo gioca un ruolo importante. I pezzi forgiati diritti in acciaio al carbonio rimangono l'opzione più economica, ma una volta che una parte necessita di una maggiore durata alla fatica, resistenza all'usura o tenacità oltre ciò che il carbonio e il manganese da soli possono offrire, il costo aggiuntivo di cromo, nichel o molibdeno è solitamente giustificato da una maggiore durata e meno guasti sul campo.
Domande frequenti su leghe di acciaio e forgiati
Di cosa è effettivamente una lega l'acciaio?
L'acciaio è una lega di ferro e carbonio nella sua definizione più elementare, con il carbonio che solitamente costituisce meno del 2,1% del peso totale. La maggior parte dell'acciaio commerciale e industriale contiene anche elementi aggiuntivi come manganese, silicio, cromo, nichel o molibdeno per regolare proprietà meccaniche specifiche.
L'acciaio legato è più resistente del semplice acciaio al carbonio?
Nella maggior parte dei casi sì. L'aggiunta di elementi come cromo, nichel o molibdeno generalmente aumenta la temprabilità e la tenacità oltre ciò che il semplice acciaio al carbonio può ottenere, in particolare dopo un adeguato trattamento termico, sebbene l'esatto guadagno di resistenza dipenda dalla specifica ricetta della lega e dal trattamento applicato.
Perché la forgiatura è preferita alla fusione per le parti critiche in acciaio legato?
La forgiatura allinea la struttura dei grani interni lungo la forma del pezzo e tende a chiudere la porosità interna attraverso la forza di compressione, che generalmente produce una maggiore resistenza alla fatica e tenacità agli urti rispetto a un pezzo fuso di identica composizione chimica.
Ogni qualità di acciaio legato viene forgiata allo stesso modo?
No. Ogni grado ha una finestra di temperatura di forgiatura distinta e una diversa sensibilità alla fessurazione. I gradi con un contenuto di cromo o nichel più elevato, ad esempio, spesso richiedono un controllo più rigoroso della temperatura per evitare lacerazioni superficiali durante la deformazione.
Cosa succede se un pezzo forgiato di acciaio legato non viene successivamente trattato termicamente?
Senza un adeguato trattamento termico, una parte forgiata mantiene in genere uno stress interno irregolare e una struttura a grana non raffinata, che può lasciare durezza e tenacità ben al di sotto dei livelli che la lega è effettivamente in grado di fornire.
Come viene limitata la dimensione di una parte forgiata?
Le dimensioni sono per lo più limitate dalla capacità di tonnellaggio del martello o della pressa disponibile e dal modo in cui il calore può essere mantenuto uniformemente attraverso un'ampia sezione trasversale durante la formatura, poiché una temperatura irregolare su una billetta di grandi dimensioni può portare a un flusso di grano incoerente.
È possibile riforgiare i pezzi forgiati in acciaio legato in caso di errore?
In molti casi una parte può essere riscaldata e riforgiata se non ha sviluppato crepe, sebbene cicli di riscaldamento ripetuti possano favorire la crescita della grana, quindi i negozi generalmente limitano il numero di volte in cui un singolo pezzo viene riscaldato prima che la qualità inizi a risentirne.
Punti chiave sulle leghe di acciaio e sui componenti forgiati
L'acciaio nasce come una lega di ferro e carbonio e nel momento in cui vengono aggiunti elementi aggiuntivi come cromo, nichel o molibdeno in quantità significative, diventa acciaio legato con una serie distinta di vantaggi meccanici. Quando l'acciaio legato viene modellato attraverso la forgiatura anziché la fusione o la lavorazione pesante, la parte risultante ottiene un flusso direzionale dei grani, una ridotta porosità interna e una durata a fatica generalmente superiore, che è esattamente il motivo per cui l'acciaio legato forgiato rimane la scelta standard per alberi, ingranaggi e altri componenti rotanti o portanti sottoposti a sollecitazioni elevate nell'industria pesante.
Ottenere una parte forgiata affidabile in definitiva si riduce a tre cose che lavorano insieme: scegliere una lega adatta alle condizioni di servizio, controllare la temperatura di forgiatura in modo sufficientemente accurato per evitare fessurazioni o crescita eccessiva del grano e applicare il corretto trattamento termico post-forgiatura per sbloccare il pieno potenziale della lega.
