Di cosa è fatta la lega di acciaio? Guida alla composizione e alla forgiatura

Risposta diretta

La lega di acciaio è fondamentalmente composta da ferro e carbonio, ma ciò che trasforma l'acciaio ordinario in acciaio legato ad alte prestazioni è l'aggiunta deliberata di uno o più elementi leganti - come cromo, nichel, molibdeno, manganese, vanadio o tungsteno - ciascuno dei quali contribuisce a specifiche proprietà meccaniche o chimiche. Forgiati in acciaio legato , prodotti modellando questo materiale arricchito sotto elevate forze di compressione, rappresentano una delle forme di lavorazione dei metalli strutturalmente più affidabili nella produzione industriale.

La composizione base dell'acciaio è ferro (Fe) tipicamente combinato con carbonio (C) a livelli che vanno da dallo 0,05% al 2,0% in peso . Gli elementi leganti vengono quindi introdotti in percentuali controllate per modificare durezza, resistenza alla trazione, resistenza alla corrosione, tenacità o resistenza al calore a seconda dell'applicazione. Questa deliberata ingegneria della composizione è ciò che separa l’acciaio legato dal semplice acciaio al carbonio – ed è ciò che lo rende Forgiati in acciaio legato così apprezzato in settori esigenti come quello petrolifero e del gas, aerospaziale, automobilistico e dei macchinari pesanti.

Gli elementi fondamentali che compongono l'acciaio legato

Capire di cosa è fatto l'acciaio legato richiede di esaminarne gli elementi costitutivi elementari. Ogni elemento ha uno scopo: nessuno viene aggiunto senza una ragione calcolata.

Ferro (Fe)

Il metallo base primario. Il ferro fornisce la spina dorsale strutturale. Il ferro puro è relativamente morbido e duttile, motivo per cui vengono aggiunti carbonio e altri elementi leganti per aumentarne le prestazioni meccaniche. Il ferro tipicamente costituisce 97% o più della composizione totale nella maggior parte dei gradi di acciaio legato.

Carbonio (C)

L'elemento di lega più critico. Il contenuto di carbonio controlla direttamente la durezza e la resistenza alla trazione. Gli acciai bassolegati contengono carbonio nell'ordine di dallo 0,15% allo 0,50% . Un contenuto di carbonio più elevato aumenta la durezza ma riduce la saldabilità e la tenacità, richiedendo un attento equilibrio nelle applicazioni di forgiatura.

Cromo (Cr)

Aggiunto in importi da dallo 0,5% al 18% , il cromo migliora notevolmente la resistenza alla corrosione e la durezza. A livelli superiori al 10,5% l'acciaio diventa inossidabile. Nei pezzi fucinati di acciaio legato per applicazioni ad alta temperatura, il cromo stabilizza anche i carburi a temperature elevate, prevenendo il rammollimento sotto calore.

Nichel (Ni)

Il nichel migliora la tenacità, in particolare alle basse temperature, e migliora la resistenza alla corrosione. È comunemente usato in quantità di Dall'1% al 5% negli acciai legati strutturali. In combinazione con il cromo, il nichel crea alcuni degli acciai legati più resistenti agli urti disponibili per la forgiatura di recipienti a pressione e componenti di turbine.

Molibdeno (Mo)

Una delle aggiunte più apprezzate negli acciai legati ad alte prestazioni, il molibdeno, viene generalmente aggiunto dallo 0,15% all'1,0% . Migliora significativamente la temprabilità, la resistenza all'infragilimento da rinvenimento e la resistenza alle alte temperature. I pezzi fucinati di acciaio legato utilizzati nelle trivellazioni petrolifere e negli ambienti petrolchimici contengono quasi sempre molibdeno.

Manganese (Mn)

Il manganese contribuisce alla disossidazione durante la produzione dell'acciaio e migliora la temprabilità e la resistenza alla trazione. Neutralizza gli effetti nocivi dello zolfo formando solfuro di manganese invece di solfuro di ferro. I livelli in genere vanno da dallo 0,30% all'1,80% nelle qualità di acciaio legato standard.

Come viene classificato l'acciaio legato: bassolegato e altolegato

Non tutti gli acciai legati sono uguali in composizione o prestazioni. L'industria li divide in due grandi categorie in base alla percentuale totale di elementi di lega presenti. Questa classificazione ha un impatto diretto sui parametri di forgiatura, sui requisiti di trattamento termico e sulle applicazioni finali.

Classificazione degli acciai legati in base al contenuto totale di elementi leganti e applicazioni tipiche
Categoria	Contenuto totale di leghe	Elementi comuni di lega	Applicazioni tipiche
Acciaio bassolegato	Meno dell'8%	Cr, Mo, Ni, Mn, V	Recipienti a pressione, condutture, forgiati strutturali, componenti automobilistici
Acciaio altolegato	8% o più	Cr, Ni, Mo, W, Co	Aerospaziale, turbine a gas, lavorazione chimica, forgiatura ad alta temperatura
Acciaio inossidabile (sottoinsieme)	Superiore al 10,5% Cr minimo	Cr, Ni, Mo	Lavorazione alimentare, nautica, medicina, forgiatura di valvole
Acciaio per utensili (sottoinsieme)	Leghe variabili ad alto contenuto di carbonio	W, Mo, Cr, V	Utensili da taglio, matrici, stampi, utensili per forgiatura

Nel settore della forgiatura, gli acciai bassolegati rappresentano la maggior parte dei pezzi fucinati di acciaio legato prodotti in tutto il mondo , principalmente perché offrono un eccellente equilibrio tra proprietà meccaniche ed efficienza dei costi. I gradi altolegati sono riservati a condizioni di servizio estreme in cui i requisiti prestazionali giustificano l'aumento del costo del materiale.

Come viene prodotto l'acciaio legato: dal minerale grezzo alla composizione finita

La produzione di acciaio legato è un processo metallurgico a più fasi che richiede un controllo preciso in ogni fase. Comprendere questo processo spiega perché la coerenza della composizione è così importante nella forgiatura dell'acciaio legato: anche piccole deviazioni nella chimica possono influenzare in modo significativo le proprietà finali della parte forgiata.

Fusione del minerale di ferro e produzione dell'acciaio primario

Il processo inizia in un altoforno dove il minerale di ferro, il coke e il calcare vengono combinati a temperature superiori 1.500°C . Questo produce ghisa, una forma di ferro ad alto contenuto di carbonio e ad alta impurità. La ghisa viene quindi raffinata in un forno ad ossigeno basico (BOF) o in un forno ad arco elettrico (EAF) per ridurre il contenuto di carbonio e rimuovere impurità indesiderate come zolfo e fosforo, producendo acciaio grezzo.

Metallurgia secondaria e aggiunta di elementi di lega

Gli elementi leganti vengono aggiunti durante la metallurgia secondaria, spesso in un forno siviera. Le ferroleghe (ferro-cromo, ferro-molibdeno, ferro-vanadio, ecc.) vengono introdotte in quantità precise per raggiungere la chimica target. Il degasaggio sotto vuoto può essere impiegato per ridurre al minimo i livelli di idrogeno e ossigeno, aspetto particolarmente critico per i pezzi fucinati di acciaio legato che saranno soggetti ad ambienti ad alto stress. L'intero mestolo viene agitato e campionato più volte per confermare l'omogeneità chimica prima della colata.

Colata continua o colata in lingotti

L'acciaio legato liquido viene solidificato in billette, blumi, lastre o lingotti a seconda del processo di forgiatura a valle. Per pezzi forgiati in acciaio legato di grandi dimensioni, come anelli forgiati, alberi o corpi di recipienti a pressione, colata di lingotti è spesso preferito. I lingotti possono pesare da poche centinaia di chilogrammi a oltre 300 tonnellate . Il tasso di solidificazione e la geometria del lingotto influiscono sulla solidità interna del materiale, motivo per cui la progettazione del lingotto fa parte del processo di ingegneria della qualità.

Omogeneizzazione e condizionamento

I lingotti o le billette fusi vengono immersi in forni di omogeneizzazione a temperature tipicamente comprese tra 1.100°C e 1.250°C per periodi prolungati (fino a 48 ore per i lingotti di grandi dimensioni) per eliminare la segregazione, la distribuzione non uniforme degli elementi di lega che si verifica durante la solidificazione. Questo passaggio non è negoziabile per i pezzi forgiati in acciaio legato di alta qualità dove sono richieste proprietà uniformi su tutta la sezione trasversale.

Ciò che rende i pezzi fucinati in acciaio legato diversi dai pezzi fusi o dalle barre

Una volta prodotto l'acciaio legato sotto forma di lingotto o billetta, il materiale viene sottoposto a forgiatura, un processo termomeccanico che modifica radicalmente la struttura interna dell'acciaio ed eleva le sue proprietà meccaniche ben oltre ciò che la fusione o la lavorazione da barra possono ottenere.

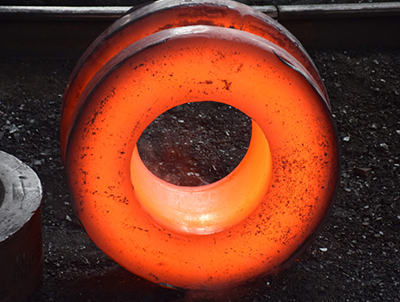

Durante il processo di forgiatura, l'acciaio legato viene riscaldato al suo intervallo di temperature di forgiatura, generalmente compreso tra 1.050°C e 1.250°C — e poi modellato mediante forza di compressione utilizzando presse idrauliche, martelli o attrezzature per la laminazione di anelli. Questo processo di deformazione raggiunge diversi risultati critici:

La porosità interna e le cavità di ritiro derivanti dalla fusione vengono chiuse e consolidate, creando un materiale completamente denso e sano.
La struttura dei grani è rifinita e allineata lungo la forma del pezzo, creando una struttura fibrosa direzionale che migliora la resistenza nella direzione primaria della sollecitazione.
Le inclusioni e le fasce di segregazione vengono frantumate e ridistribuite, riducendo il loro impatto negativo sulla vita a fatica.
Il lavoro termomeccanico introduce una densità di dislocazione controllata nel reticolo cristallino, che contribuisce a una maggiore resistenza allo snervamento.

Il risultato è quello Forgiati in acciaio legato typically exhibit 20% to 40% higher fatigue strength rispetto ai getti di acciaio legato equivalenti con la stessa composizione. Questo è il motivo per cui i componenti critici per la sicurezza – dischi di turbine, carrello di atterraggio, flange di pressione, collari di perforazione – sono quasi sempre specificati come forgiati piuttosto che come fusioni.

Gradi di acciaio legato comuni utilizzati nella forgiatura e cosa contengono

L’industria siderurgica globale ha standardizzato centinaia di gradi di acciaio legato, ciascuno con una gamma di composizione definita e ottimizzata per caratteristiche prestazionali specifiche. I seguenti gradi sono tra i più utilizzati nella forgiatura di acciai legati:

4140

AISI 4140 — Acciaio al cromo-molibdeno

Composizione: 0,38–0,43% C, 0,80–1,10% Cr, 0,15–0,25% Mo, 0,75–1,00% Mn . Uno degli acciai legati più utilizzati a livello globale. Offre eccellente temprabilità, resistenza alla fatica e tenacità. Comunemente forgiato in alberi, ingranaggi, assi, bielle e giunti di utensili per il settore petrolifero e del gas. La resistenza alla trazione dopo il trattamento termico raggiunge 950–1.100 MPa a seconda dello spessore della sezione e della temperatura di rinvenimento.

4340

AISI 4340 — Acciaio al nichel-cromo-molibdeno

Composizione: 0,38–0,43% C, 0,70–0,90% Cr, 0,20–0,30% Mo, 1,65–2,00% Ni . Conosciuto come acciaio legato di qualità aeronautica, il 4340 offre resistenza e tenacità eccezionali anche in sezioni trasversali di grandi dimensioni. I pezzi forgiati in acciaio legato realizzati a partire dal 4340 sono utilizzati nei telai degli aerei, negli alberi a gomiti e nei componenti strutturali di grado corazzato. La resistenza alla trazione può superare 1.400MPa quando opportunamente trattato termicamente.

F22

ASTM A182 F22 — Lega di cromo-molibdeno (2,25Cr-1Mo)

Una lega per servizi ad alta temperatura contenente 2,00–2,50% Cr e 0,87–1,13% Mo . Ampiamente specificato per recipienti a pressione e forgiati di tubazioni in ambienti petrolchimici e di raffineria. Questo grado mantiene la forza e resiste all'attacco dell'idrogeno a temperature fino a 550°C , rendendolo indispensabile nelle flange delle apparecchiature di idrotrattamento, nei corpi delle valvole e negli ugelli dei reattori.

P91

Grado P91: acciaio 9Cr-1Mo modificato

Composizione: 8,00–9,50% Cr, 0,85–1,05% Mo, 0,18–0,25% V, 0,06–0,10% Nb . Sviluppato specificatamente per il servizio con vapore ad alta pressione e alta temperatura nella produzione di energia. I pezzi fucinati in acciaio legato di P91 sono utilizzati nelle tubazioni principali del vapore, nei collettori e nei corpi valvola che operano a temperature fino a 620°C . L'aggiunta di vanadio e niobio crea fini precipitati di carburo che resistono alla deformazione da scorrimento per decenni di servizio.

Trattamento termico dei pezzi fucinati in acciaio legato: svelare le vere proprietà

La composizione dell'acciaio legato ne definisce il potenziale, ma il trattamento termico è ciò che sblocca e personalizza tale potenziale per un'applicazione specifica. I pezzi fucinati di acciaio legato subiscono quasi sempre almeno un'operazione di trattamento termico dopo la forgiatura e molti subiscono più trattamenti sequenziali.

Normalizzazione

La forgiatura viene riscaldata ad una temperatura approssimativa da 50°C a 70°C sopra la temperatura critica superiore (Ac3) e poi raffreddato ad aria. La normalizzazione affina la struttura del grano disturbata durante la forgiatura e allevia le tensioni residue. Per gli acciai legati, le temperature di normalizzazione tipicamente sono comprese tra 860°C e 950°C . Questo trattamento è spesso il primo passo prima della bonifica.

Tempra e rinvenimento (Q&T)

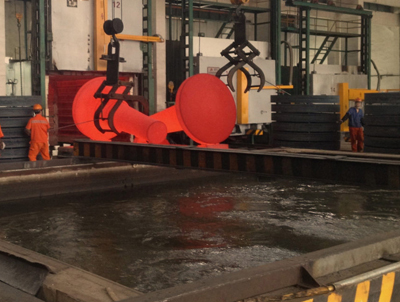

La tempra comporta il riscaldamento del pezzo forgiato alla temperatura di austenitizzazione (tipicamente da 830°C a 900°C per la maggior parte degli acciai legati al Cr-Mo) e raffreddandolo rapidamente in acqua, olio o mezzi di raffreddamento polimerici. Ciò produce una microstruttura martensitica con durezza molto elevata, spesso superiore 50 HRC - ma anche elevata fragilità. Il rinvenimento riscalda quindi la forgiatura martensitica a una temperatura inferiore, solitamente compresa tra 540°C e 700°C , per ridurre la fragilità mantenendo la maggior parte del miglioramento della resistenza. Le proprietà meccaniche finali sono altamente controllabili attraverso la selezione della temperatura di rinvenimento.

Ricottura

Utilizzato quando lo stampaggio necessita della massima morbidezza per la lavorazione, oppure quando è necessario eliminare completamente le tensioni interne. La ricottura completa comporta un lento raffreddamento del forno dall'alto di Ac3, producendo una microstruttura prevalentemente ferritico-perlitica. Per alcuni pezzi fucinati complessi di acciaio legato con requisiti di lavorazione complessi, la ricottura riduce significativamente l'usura dell'utensile e i tempi del ciclo di lavorazione, a volte riducendo i tempi di lavorazione di dal 30% al 50% rispetto alla forgiatura allo stato temprato.

Trattamento termico post-saldatura (PWHT)

Molti pezzi fucinati di acciaio legato sono incorporati in gruppi saldati. Dopo la saldatura, la zona termicamente alterata (HAZ) contiene una microstruttura indurita e fragile e tensioni di trazione residue che possono portare a fessurazioni ritardate o guasti al servizio. PWHT a temperature tipicamente comprese tra 600°C e 760°C per gli acciai legati al Cr-Mo tempera la HAZ, riduce il contenuto di idrogeno e abbassa le tensioni residue a livelli accettabili. Per i contenitori a pressione forgiati, il PWHT è un requisito obbligatorio secondo la maggior parte dei codici di progettazione.

Industrie che dipendono dai pezzi fucinati in acciaio legato e perché la composizione è importante

La scelta della composizione dell'acciaio legato per i forgiati è sempre guidata dall'applicazione. Settori diversi pongono requisiti molto diversi ai loro componenti forgiati e la strategia di lega deve essere adattata esattamente all'ambiente di servizio.

Industria del petrolio e del gas

I collari di perforazione, le valvole, le apparecchiature della testa pozzo e le flange delle tubazioni operano in ambienti con pressioni estreme, corrosione da stress indotta da H2S e fluidi corrosivi. Forgiati in acciaio legato in questo settore si utilizzano comunemente i gradi AISI 4130, 4140 e F22, i quali combinano un'adeguata resistenza alla corrosione con l'elevato limite di snervamento necessario per resistere a pressioni superiori 100 MPa in applicazioni in pozzi profondi.

Aerospaziale e Difesa

I componenti del carrello di atterraggio, le aste degli attuatori e i raccordi di fissaggio strutturali richiedono i più alti rapporti resistenza/peso ottenibili con l'acciaio. AISI 4340 e le sue varianti rifuse ad arco sotto vuoto (VAR) forniscono resistenze a trazione fino a 1.800MPa a livelli di resistenza alla frattura compatibili con il design resistente ai danni. Ogni grammo di peso risparmiato a bordo di un aereo ha un valore operativo a lungo termine, motivo per cui la composizione della lega nei pezzi forgiati in acciaio legato aerospaziale è controllata con tolleranze molto più strette rispetto ai gradi commerciali standard.

Generazione di energia

I rotori delle turbine a vapore, gli alberi dei generatori e gli ugelli dei recipienti a pressione nelle centrali nucleari e termiche funzionano continuamente ad alta temperatura e pressione per decenni. I pezzi fucinati di acciaio legato in questo settore utilizzano gradi resistenti al creep come P91, P92 e 12Cr-1Mo, dove le aggiunte di vanadio, niobio e tungsteno creano stabilità microstrutturale che previene il cambiamento dimensionale e la perdita di resistenza nel tempo. 100.000 ore di servizio a temperature superiori a 550°C.

Automotive e macchinari pesanti

Alberi motore, alberi a camme, bielle, semiassi e componenti del cambio rappresentano il segmento di volume più grande del mercato globale dei forgiati in acciaio legato. Qui dominano gradi come 5140 (acciaio al Cr) e 8620 (acciaio da cementazione Ni-Cr-Mo), che offrono una combinazione di durezza superficiale derivante dalla cementazione e proprietà tenaci del nucleo derivanti dalla composizione della lega. La produzione annuale di pezzi fucinati in acciaio legato per il settore automobilistico supera 10 milioni di tonnellate a livello globale , rendendo l’automotive il più grande segmento di utilizzo finale.

Test e verifica della qualità dei pezzi fucinati in acciaio legato

Poiché la composizione dell'acciaio legato determina direttamente le proprietà della forgiatura finale, test rigorosi in più fasi della produzione sono una pratica standard. I seguenti test vengono regolarmente eseguiti sui pezzi forgiati in acciaio legato per verificare che il materiale soddisfi i requisiti delle specifiche:

Analisi chimica

La spettrometria a emissione ottica (OES) o la fluorescenza a raggi X (XRF) viene utilizzata per verificare la composizione chimica di ogni calore dell'acciaio legato prima della forgiatura. I risultati devono rientrare nell'intervallo di composizione specificato per ciascun elemento. Per le applicazioni critiche, l'analisi della siviera è integrata dall'analisi del prodotto prelevato dalla forgiatura finita.

Prove meccaniche

Le prove di trazione (secondo ASTM E8 o ISO 6892) misurano il carico di snervamento, il carico di rottura a trazione, l'allungamento e la riduzione dell'area. Il test di impatto Charpy (secondo ASTM E23) valuta la tenacità a temperature specificate. I test di durezza (Brinell, Rockwell o Vickers) verificano la risposta al trattamento termico attraverso la sezione trasversale di forgiatura.

Test ad ultrasuoni (UT)

L'UT automatizzato o manuale viene utilizzato per rilevare discontinuità interne come porosità, crepe o inclusioni all'interno del corpo del pezzo forgiato. I criteri di accettazione sono definiti da standard come ASTM A388 o EN 10228-3. Per i pezzi fucinati di acciaio legato di grandi dimensioni utilizzati in recipienti a pressione o turbine, l'UT viene eseguito a 100% del volume di forgiatura .

Test con particelle magnetiche (MT)

MT rileva discontinuità superficiali e vicine alla superficie negli acciai legati ferritici. La forgiatura è magnetizzata e le sottili particelle ferromagnetiche rivelano segni di cricche sulla superficie. Questo test è particolarmente importante per i pezzi forgiati in acciaio legato che sono stati lavorati a macchina, poiché la lavorazione può rivelare crepe sotto la superficie o esporre giunture che non erano visibili nella condizione di forgiatura grezza.

Acciaio legato e acciaio al carbonio normale nelle applicazioni di forgiatura

Una questione pratica in qualsiasi processo di progettazione della forgiatura è se il costo aggiuntivo degli elementi di lega sia giustificato rispetto all’acciaio al carbonio semplice. Il seguente confronto fornisce una prospettiva basata sui dati:

Confronto delle proprietà chiave tra i gradi di forgiatura dell'acciaio al carbonio semplice e degli acciai legati comuni
Proprietà	Acciaio al carbonio normale (1045)	Acciaio legato (4140)	Acciaio legato (4340)
Resistenza alla trazione (domande e risposte)	570–700 MPa	950–1.100 MPa	1.200–1.450 MPa
Temprabilità	Basso (indurimento superficiale)	Medio-Alto	Molto alto
Tenacità a bassa temperatura	Povero	Bene	Eccellente
Resistenza alla corrosione	Povero	Moderato	Moderato
Resistenza alle alte temperature	Povero above 300°C	Bene to 450°C	Bene to 450°C
Costo relativo del materiale	Il più basso	1,5–2x carbonio normale	2,5–4x carbonio semplice

Nelle applicazioni in cui la forgiatura è piccola, leggermente caricata o facilmente sostituibile, l'acciaio al carbonio semplice può essere una scelta pratica. Tuttavia, per qualsiasi componente in cui il guasto sarebbe catastrofico o in cui la riduzione delle dimensioni della sezione (peso) è commercialmente importante, Forgiati in acciaio legato deliver a cost-performance advantage ciò compensa rapidamente il prezzo più elevato del materiale attraverso il peso ridotto dei componenti, una durata operativa prolungata e una minore frequenza di manutenzione.

Come selezionare la giusta qualità di acciaio legato per le vostre esigenze di forgiatura

Selezionare la composizione corretta dell'acciaio legato per un progetto di forgiatura è una decisione ingegneristica strutturata. I seguenti fattori dovrebbero essere valutati sistematicamente:

Intervallo di temperatura di servizio: Per temperature ambiente e moderate fino a 400°C, sono sufficienti le qualità Cr-Mo standard come 4140 o F11. Per temperature superiori a 500°C, si dovrebbero prendere in considerazione gradi 9Cr modificati (P91, P92) o forgiati inossidabili austenitici.
Livello di forza richiesto: Determinare il carico di snervamento minimo e la resistenza alla trazione richiesti dal progetto. Per carichi di snervamento superiori a 900 MPa, dovrebbero essere selezionati gradi contenenti nichel (4340, 300M) o acciai legati ad altissima resistenza.
Spessore della sezione e temprabilità: I pezzi fucinati a sezione più grande richiedono una maggiore temprabilità per ottenere una tempra completa. Gli acciai legati semplici come il 4140 possono essere completamente temprati in sezioni fino a circa Diametro 75mm ; per sezioni più grandi sono necessari gradi con un contenuto di nichel più elevato o varianti rifuse sotto vuoto.
Ambiente corrosivo: Se la forgiatura sarà esposta a H2S, cloruri o ambienti acidi, si dovrebbero prendere in considerazione acciai legati resistenti alla corrosione con gradi di cromo o inossidabili più elevati, anche se i requisiti meccanici di base potrebbero essere soddisfatti da una lega più semplice.
Requisiti di saldabilità: Un contenuto più elevato di carbonio e leghe generalmente riduce la saldabilità. Se la forgiatura dell'acciaio legato verrà saldata in servizio, un valore di carbonio equivalente (CE) riportato di seguito 0.45 è tipicamente mirato a evitare il cracking indotto dall'idrogeno nella ZTA senza preriscaldamento obbligatorio.
Resistenza all'urto a basse temperature: Per applicazioni offshore, artiche o criogeniche, è necessario specificare l'energia d'impatto Charpy alla temperatura minima di progetto. Le aggiunte di nichel sono il modo più efficace per mantenere la tenacità a temperature inferiori allo zero nei pezzi fucinati di acciaio legato.

Tendenze emergenti nella composizione dell'acciaio legato e nella tecnologia di forgiatura

Il campo dello sviluppo dell’acciaio legato non è statico. Gli sforzi di ricerca e sviluppo industriale continuano ad ampliare i limiti di ciò che le composizioni di acciaio legato possono ottenere, con implicazioni significative per i forgiati di acciaio legato di prossima generazione.

Acciai avanzati ad alta resistenza e bassolegati (AHSLA).

Questi gradi raggiungono resistenze a trazione superiori 1.000 MPa con un contenuto totale di lega inferiore al 3%, principalmente attraverso aggiunte di microleghe di niobio (0,02–0,06%), titanio (0,01–0,04%) e vanadio (0,05–0,15%). Il meccanismo si basa sull'indurimento per precipitazione delle particelle fini di carburo e nitruro che si formano durante il raffreddamento controllato dopo la forgiatura. Il risultato è una qualità che combina la resistenza del tradizionale acciaio altolegato con una saldabilità notevolmente migliorata e un costo della materia prima inferiore.

Lavorazione termomeccanica controllata (TMCP) per forgiati

TMCP integra la deformazione della forgiatura con il raffreddamento controllato in un'unica sequenza coordinata, sostituendo i cicli di riscaldamento e tempra convenzionali. Per gli acciai legati, TMCP può raggiungere le dimensioni dei grani inferiori 10 micrometri — molto più fine del materiale forgiato e trattato termicamente convenzionalmente. La dimensione della grana più fine migliora contemporaneamente robustezza, tenacità e resistenza alla fatica senza aumentare il contenuto di lega, riducendo il consumo energetico del trattamento termico fino al 25% in alcune operazioni di forgiatura.

Produzione additiva come complemento ai forgiati

Sebbene la produzione additiva (AM) non possa replicare la struttura delle fibre e la densità dei pezzi forgiati in acciaio legato, viene sempre più utilizzata per preforme dalla forma quasi netta che vengono successivamente forgiate. Questo approccio ibrido riduce gli sprechi di materiale Rapporti buy-to-fly del 60-70%. tipico della forgiatura convenzionale fino a meno del 30% per forme complesse, preservando al tempo stesso i vantaggi dell'integrità strutturale del processo di forgiatura. Le polveri di acciaio legato per l'AM rappresentano un segmento specializzato in crescita, con composizioni che rispecchiano da vicino i gradi di leghe per lavorazione plastica consolidati.

Progettazione computazionale delle leghe

Gli strumenti di termodinamica computazionale basati su CALPHAD consentono ora ai metallurgisti di progettare nuove composizioni di acciaio legato prevedendo diagrammi di fase, temperature di trasformazione ed evoluzione microstrutturale prima che un singolo chilogrammo di acciaio venga fuso. Questo approccio sta accelerando notevolmente il ciclo di sviluppo di nuovi gradi di forgiatura di acciaio legato, riducendo il tempo che intercorre tra l'ideazione e il grado di produzione qualificato rispetto al processo tradizionale. 10-15 anni fino a 3-5 anni in alcuni programmi.

Lingua

+86-13915203580

Invia un feedback
